Test Asus ProArt Z790 Creator WiFi : Une carte-mère discrète mais très intéressante

La Asus ProArt Z790 Creator WiFi est une carte-mère haut de gamme disposant du chipset le plus haut de gamme d'Intel, de la série Raptor Lake, le Z790. Ce dernier apporte le maximum des performances que peut libérer la carte-mère et ne bride pas les composants. Ceux-ci peuvent fonctionner librement sans la moindre limitation imposée par la carte, hormis peut-être la RAM, dont toutes les cadences folles de la DDR5 ne sont pas encore supportées.

Design et conception

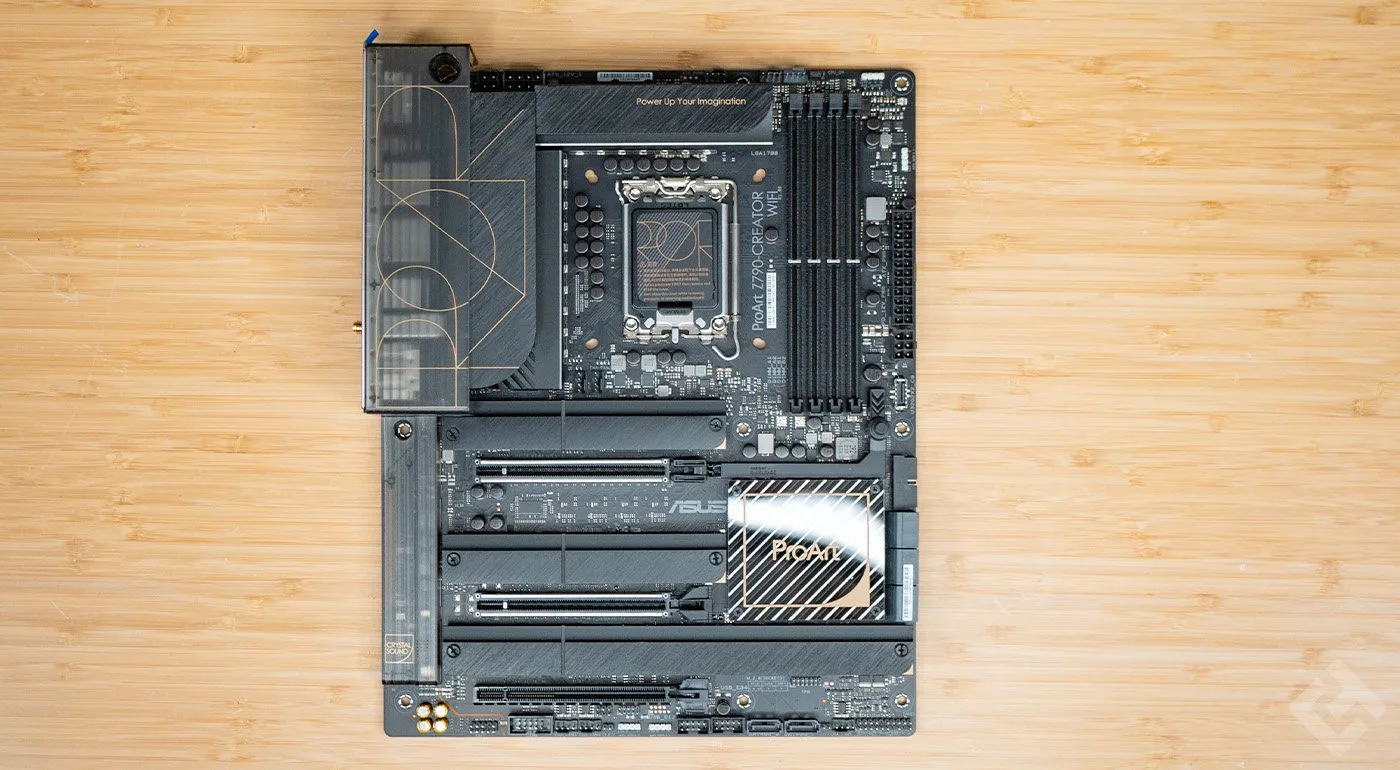

Le look des cartes mères Asus ProArt est assez sobre et discret, mais ces cartes sont performantes. Cependant, ce n'est pas comme les cartes mères Asus ROG qui proposent des lumières RGB de partout, des écrans même parfois, avec effets sons et lumière garantis. Ici, cette carte offre autre chose, plus sobre et plus élégante aux yeux de certains. En effet, cette carte quasiment intégralement noire, offre quelques petits détails esthétiques toutefois bienvenus. On y retrouve notamment un logo ProArt, sur la droite au niveau du SouthBridge, ainsi que d'autres logos sur le cache du processeur, mais qui sera retiré, et sur le cache des connecteurs au dos. Le tout sera visible, et la référence de la carte est inscrite entre le stocket du processeur et les slots de RAM, de manière très visible. Sur la partie supérieure, plus en détails, on retrouve un petit slogan "Power Up Your Imagination", cette carte est vendue comme étant pour les créatifs, les artistes. Elle peut servir à tout et même à jouer bien évidemment, mais c'est le positionnement marketing du constructeur qui l'a imaginée ainsi. Quoi qu'il en soit, elle est plutôt jolie, on peut constater les emplacements des VRM de part et d'autre du stocket, sous des dissipateurs thermiques. La vis en haut à gauche de la carte n'est pas si difficile à mettre, un emplacement est prévu dans la coque en plastique pour permettre cela. Si l'on veut voir un peu plus en détails les phases d'alimentation et VRM, on peut se rapprocher, elles sont assez rapprochées et situées toutes très proches du processeur, on en compte 17 au total, ce qui est cohérent pour une carte mère de cette gamme. La Asus ProArt Z790 Creator WiFi est remplie d'emplacements pour SSD, on peut en loger jusqu'à quatre au total. Un en haut, un autre dessous, qui sera en général bloqué par la carte graphique une fois cette dernière installée, et deux tout en bas. Avec ceci, des connecteurs PCI dont deux dotés d'une armature métallique, leur permettant d'être plus robustes. On note par ailleurs qu'il est très simple de retirer les cartes graphiques ici, à l'aide d'un petit bouton permettant de les libérer facilement du connecteur PCIe de la carte mère. En effet, appuyer sur ce petit bouton est nettement plus simple que de glisser le doigt entre la carte et potentiellement le ventirad, pour ouvrir le locket qui verrouille la carte graphique. Ici, la simplicité est de mise. Tout en bas, se trouvent des connecteurs ARGB une prise COM pour le panel audio frontal, ainsi que des connecteurs USB, prises pour ventilateurs de châssis et les connecteurs du front panel. Ces derniers sont situés sur la droite. Entre tout cela, on retrouve deux connecteurs SATA, alors que six connecteurs sont déjà disponibles sur le côté de la carte. C'est bien gentil cette flopée de connecteurs SATA, mais il faut vraiment trouver la personne qui va connecter jusqu'à 8 supports de stockage en filaire à son ordinateur. Je n'en connais pas personnellement. Avec ceci, un connecteur USB 3.0 plutôt bien orienté, permettant une gestion des câbles assez pratique et discrète. Si l'on peut ne pas voir ce câble, c'est un petit plus. Au dos, se trouve tout un lot de connecteurs, avec la connectique suivante :

• 2 entrées DisplayPort
• 1 sortie HDMI
• 6 sorties USB-A 3.2 Gen 2
• 2 sorties USB-C 3.2 Gen 2
• 1 RJ45 2,5 Gbit/s
• 1 RJ45 10 Gbit/s
• 2 antennes Wi-Fi 6E
• 1 bouton BIOS FLBK
• 5 connecteurs Jack 3,5 mm

La carte est compatible avec la technologie Wi-Fi 6E, ce qui offre de très bons débits, on retrouve les emplacements pour les antennes à y visser. Enfin, un bouton BIOS FLBK permet de revenir à la version précédente du BIOS, et 5 connecteurs Jack 3,5 mm sont présents à l'arrière de la carte. Sur le côté, sont positionnés les connecteurs d'alimentation de la carte mère, ainsi que juste en-dessous, un connecteur USB-C 3.2 Gen 2x2. C'est le seul de la carte, ce dernier permet de connecter le port USB-C du front-panel. Cependant, votre boitier peut ne pas supporter une technologie aussi poussée. Le connecteur a la capacité, mais ne contrôle pas le port au bout du boitier. Dans l'ensemble, les finitions de cette carte mère Asus ProArt Z790 Creator WiFi sont très bonnes. Elle ira à merveille dans un boitier noir, comme pour ma part dans le Be Quiet! Dark Base Pro 901, en se faisant très discrète à l'intérieur de ce dernier. C'est vrai que dans un boitier blanc, tout de suite, le contraste aurait été nettement supérieur, et pas très élégant.

Caractéristiques de la Asus ProArt A790 Creator WiFi

Modèle	Asus ProArt Z790 Creator WiFi
Chipset	Z790
Processeurs supportés	Intel Core de 12ème et 13ème génération Intel 10 nm CPU Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0 Intel Turbo Boost Max Technology 3.0
Socket	Socket Intel LGA 1700 pour processeurs Intel
Mémoire maximum	192 Go DDR5 Non-ECC, Un-buffered Memory
Options	Supports Intel Extreme Memory Profile (XMP) Chipset Z790 Optimum III AMD Crossfire X NVIDIA 2-Way SLI Technology Profils XMP et overclocking via AI Tweaker
Compatibilité PCI Express	Compatibilité PCI Express 4.0 deux voies (x16, M.2 x4) PCIe 5 x16_1 x16, x8, x4, x2 PCIe 5 x16_2 x8, x8, x4, x2 PCIe 4 x16_3 x4, x2 PCIe x1 PCIe x1 M.2 x4, x4, x4, x4
Connectivité réseau	RJ45 2,5 GbE (Intel i225-V) RJ45 10GbE Bluetooth 5.3 Wi-Fi 6E (Intel Wi-Fi 6E)
Entrées / Sorties	2 entrées DisplayPort 1 sortie HDMI 6 sorties USB-A 3.2 Gen 2 2 sorties USB-C 3.2 Gen 2 1 RJ45 2,5 Gbit/s 1 RJ45 10 Gbit/s 2 antennes Wi-Fi 6E 5 connecteurs Jack 3,5 mm
Ports spéciaux (pin carte mère)	1 connecteur 24 pins 1 connecteur 12V 8 + 4 pins 1 connecteur CPU_FAN 1 connecteur AIO_PUMP 5 connecteurs SYS_FAN 3 connecteurs ARGB 2 connecteurs USB 2.0 1 connecteur USB 3.13 Gen 2x2 1 connecteur pour front-panel 1 connecteur audio avant
BIOS	256 Mb Flash ROM, UEFI AMI BIOS
Contenu de la boite	Câble SATA 6Gb/s Pack de vis Manuel d’utilisation

Comme évoqué dans l’introduction, cette carte-mère repose sur le stocket Z790, qui supporte les processeurs de série 12 et 13 de chez Intel. L’architecture de ces deux versions reprend quelques codes de la plateforme ARM, avec une séparation des cœurs performants et efficients. Sur notre Intel Core i9 13900K, on dispose de 16 cœurs et de 24 threads. Certains cœurs sont des cœurs performants, bénéficiant de la technologie hyperthreading, permettant de générer 2 threads. Ce sont les cœurs performants. Les cœurs efficients, en revanche, consomment moins d’énergie et ne disposent pas de l’hyperthreading. Nous avons donc un processeur avec 8 cœurs performants et 8 cœurs efficients ici. Pour rappel un chipset est un multiplexeur intégré à la carte mère qui permet la coordination entre les différents composants placés sur celle-ci, ce qui comprend la mémoire, le CPU, le GPU et tous les appareils PCIe que vous voulez placer dessus. Un chipset est ainsi composé de deux éléments principaux :

• Le Northbridge, qui s’occupe du trafic de données entre le CPU et la RAM.
• Le Southbridge, qui s’occupe des périphériques d’entrée et de sortie comme l’USB ou le/les PCI par exemple.

La plateforme Z790 est destinée aux processeurs de série 12 et 13 de chez Intel pour PC de bureau. Ce chipset propose des caractéristiques intéressantes, mais également une configuration USB intéressante. Si tout n’est pas disponible sur la carte-mère, voici ce qu’il peut supporter au total :

• Quatre USB 3.2 Gen 2×2 (20 Gb/s)
• Dix USB 3.2 Gen 2×1 (10 Gb/s)
• Dix USB 3.2 Gen 1×1 (5 Gb/s)
• Quatorze USB 2.0

On a là une belle plage de possibilité de connexion de périphériques externe. En outre, on profite ici de connecteurs de RAM permettant d’accueillir de la DDR5, un vrai plaisir pour un gain de performances. Malgré que ces dernières restent encore un peu limitées avec les fréquences de RAM actuelles, passer d’une DDR4 à 4000 MHz à une DDR5 à 6400 MHz peut s’avérer utile selon les cas.

Connectique de la Asus ProArt Z790 Creator WiFi

Si l'on peut choisir cette carte mère pour son esthétique, on la choisit avant-tout et surtout pour ses performances. Le besoin reste le plus important, avant l'esthétique, même si quand on a un peu d'argent à y mettre, c'est vrai que l'on a le choix. Mais il n'y a aucun mal à prendre une carte graphique pour l'esthétique, surtout une carte aussi jolie franchement, même si ce n'est pas une NZXT N7 Z790. Abordons le sujet de la connectique de cette carte mère plus en détails, car elle permet de connecter un bon nombre d'appareils.

PCI-Express et M.2

Si les constructeurs proposent des SSD en PCIe 5, et certains constructeurs, en réponse, un connecteur M.2 PCIe 5, ici en revanche, Asus se limite à des connecteurs PCIe 4. C'est un peu dommage, mais il y a de bonnes raisons à cela. Le PCIe 5 chauffe énormément, il faudrait donc retirer le dissipateur thermique intégré par Asus sur la ProArt, ce qui n'est pas terrible esthétiquement parlant. Mais surtout, le constructeur n'a pas estimé utile de proposer cette connectique, c'est un peu dommage je trouve, mais rien de dramatique toutefois. Sachez également qu'avec deux SSD en PCIe 4 sur les connecteurs tout en bas, il est possible de les configurer en RAID 0 pour créer un seul lecteur dans Windows, avec les débits d'un SSD PCIe 5. C'est génial tout ce que l'on peut faire avec un ordinateur et quelques connaissances, on profite donc de très bons débits sans avoir le matériel mais avec un petit logiciel. Les connecteurs M.2, au nombre de 4, sont tous câblés en x4. Outre cela, on retrouve d'autres connecteurs PCI en x16, qui sont également en PCIe 4 mais certains aussi en PCIe 5 ici. Les deux connecteurs PCI avec armature en métal sont en PCIe 5 ici, permettant de meilleurs débits notamment sur les cartes graphiques. On dispose de la configuration suivante :

	1 périphérique	2 périphériques	3 périphériques
PCIe 16_1	x16	x16	x16
PCIe 16_2	x16	x4	x4
PCIe 16_3	x16	x4	x4
PCIe 1	x4	x1	x1
M.2	x4	x4	x4

Cependant, j'ai pu faire le test de la même carte graphique avec une configuration en Pcie Gen 3, Gen 4 et Gen 5, les différences de performances étaient vraiment minimes. La connectique influe donc assez pe, malgré qu'entre PCIe 3 et 5 en effet, il existe une petite différence bien réelle. On dispose de trois connecteurs PCIe en x16, supportant le multi GPU. 28 lignes PCIe sont disponibles ici, ce qui est excellent. Mais tout cela est spécifique au chipset de la carte, non pas à la ProArt en particulier.

I/O Shield

Cette partie de la carte mère permet de connecter les périphériques externes, comme une souris, un casque, un clavier, une imprimante, … Les entrées / sorties sont assez bien fournies dans l’ensemble, avec :

• 2 entrées DisplayPort
• 1 sortie HDMI
• 6 sorties USB-A 3.2 Gen 2
• 2 sorties USB-C 3.2 Gen 2
• 1 RJ45 2,5 Gbit/s
• 1 RJ45 10 Gbit/s
• 2 antennes Wi-Fi 6E
• 5 connecteurs Jack 3,5 mm

J'apprécie énormément la présence du connecteur 10 Gbit/s, surtout que maintenant, la nouvelle Livebox 7 dispose également d'un connecteur de ce type. L'idéal pour profiter d'un débit maximal ! Le bouton BIOS FLBK est également disponible, permettant quant à lui de revenir à une ancienne version du BIOS, si la nouvelle génère des erreurs.

Alimentation

Une fois le processeur installé, les SSD et la RAM également, il faut alimenter la carte mère. Pour cela, c'est très simple, il suffit de connecter les 24 + 6 pins d'alimentation de la carte mère. Tout en haut à gauche, c'est l'alimentation pour le processeur, ici qui se fait en 8 + 4 pins. Le tout se branche aisément depuis l'alimentation qui dispose des connecteurs P8 / P4 spécialement pour le CPU. Attention toutefois, ne branchez pas de câble PCI ou depuis les entrées PCI à cet endroit.

BIOS de la Asus ProArt Z790 Creator WiFi

Le BIOS est le programme intégré à la carte-mère qui gère ses différents réglages. Il est riche en fonctionnalités et offre une multitude d'options. Il convient de noter que nous disposons d'un BIOS UEFI, successeur du BIOS traditionnel. L'atout majeur de l'UEFI est son interface visuelle plus intuitive, permettant même une navigation avec la souris. Un BIOS UEFI permet par exemple les fonctionnalités suivantes :

• Prise en charge des fonctionnalités réseau (Wi-Fi, Bluetooth)
• Prise en charge du 64bits (jeux d’instruction plus large)
• Prise en charge des disques supérieurs à 2,2 To
• Espace mémoire plus grand (totalité de la RAM prise en compte)
• Prise en charge du secure boot et Fast Boot
• Démarrage plus rapide sur le BIOS

Lors de la première mise en marche, on est dirigé vers une interface épurée qui présente les composants et fournit des détails à leur sujet. Le BIOS montre aussi la séquence de démarrage des disques et le profil XMP pour l'overclocking de la RAM. Toutefois, une vue plus détaillée est disponible pour les experts. Cette vue approfondie offre une section pour l'overclocking, où l'on peut ajuster les fréquences et la tension du processeur, à condition d'avoir un processeur Intel série K. Elle permet également de peaufiner les performances de la RAM avec la capacité de sauvegarder des profils. Cette section est recommandée pour les utilisateurs avertis. Dans la section de configuration avancée, on peut ajuster les paramètres du processeur, comme activer la virtualisation, et personnaliser les options de stockage, le chipset, l'USB et les ports PCI Express. La section "Tool" offre des tests pour le stockage et la RAM. Elle permet aussi de mettre à jour le BIOS, bien que rarement utilisée, elle est utile en cas de nécessité. "PC Monitoring" surveille les tensions des ventilateurs, les températures des composants et les vitesses des ventilateurs, en s'appuyant sur les capteurs de la carte mère. On peut modifier les courbes de ventilation et les paramètres du watercooling si installé. La section sécurité est simple, permettant d'ajouter un mot de passe au BIOS. Elle donne aussi accès au SecureBoot et à l'option Intel Platform Trust Technologie pour sécuriser le processus de démarrage. La section de démarrage permet de définir la séquence de démarrage, le délai d'accès au BIOS et d'autres options comme la taille du logo. L'onglet "Exit" est là pour sauvegarder ou réinitialiser les paramètres. Un BIOS à la fois simple et complet.

Performances de la Asus ProArt Z790 Creator WiFi

Les performances d'une carte mère sont surtout la capacité à supporter divers composants. Ici, cette carte permet de supporter tous les composants que nous lui avons mis, surtout le processeur et la RAM à vrai dire. Les cartes graphiques sont globalement bien tolérées par la majorité des cartes. Voici la configuration utilisée :

• Processeur : Intel Core i9 13900K
• Carte graphique : AMD Radeon RX7600
• RAM : Kingston Fury Renegade 2 x 16 Go @6400 MHz
• SSD : Crucial P5 Plus 2 To

La configuration est solide, le processeur est refroidi par un watercooling, le Be Quiet! Silent Loop 2 en 240 mm. C'est bien suffisant pour les quelques tests intensifs que nous avons eu à faire avec ce matériel.

Processeur

Notre processeur est un Intel Core i9 13900K. Ce dernier, sous l’architecture Raptor Lake, se compose de 8 cœurs performants et de 8 cœurs efficients. Le tout, pour un total de 16 cœurs et 24 threads. Comme expliqué précédemment, un cœur performant génère 2 threads, un cœur efficient en génère un seul, c’est l’hyperthreading, qu’Intel a créé il y a maintenant de nombreuses années.

Ce modèle, l’un des plus puissants du marché, nous promet des scores honorables. Nous avons donc vérifié cela avec CineBench, un de nos logiciels de benchmark pour les PC que nous testons. Le score est honorable ici, il surpasse largement de nombreux autres processeurs si bien en single-core qu’en mono-core. Il est très rare toutefois que la carte-mère réussisse à bottleneck un processeur, mais ça peut arriver en cas de grosses incohérences entre la carte et le reste du matériel. J'ai également fait un test sur Cinebench R15 Extreme, où le processeur se débrouille incroyablement bien. Un bon chipset de carte mère et un bon refroidissement, ça aide !

Carte graphique

La carte graphique, une AMD Radeon RX 7600, fonctionne évidemment en parfaite harmonie. Ce n'est pas parce que c'est un processeur Intel que les cartes graphiques d'autres marques ne fonctionneraient pas d'ailleurs. Cependant, les performances de cette dernière sont relativement limitées, mais c'est la carte graphique qui est déjà assez limitée. Si ça améliore nettement la bande passante face aux générations précédentes de la connectique PCI, ce n’est pas non plus une révolution notable pour notre carte. Cependant, force est de constater que les performances sont ici une nouvelle fois excellentes, mais la Asus ProArt Z790 Creator WiFi propose quelque chose de similaire à la version précédente. En même temps, on n’attendait pas de changements majeurs.

RAM

Asus a ajouté le support de la DDR5 à ses cartes mères et ici, cette ProArt Z790 Creator WiFi permet de supporter la DDR5 jusqu'à 7200 MHz, ce qui est très confortable. D'autant plus qu'encore très peu de kits de RAM existent en 7200 MHz à l'heure actuelle, c'est donc un pas ouvert sur l'avenir que cette carte nous offre. Cependant, faut-il encore que le reste du matériel suive, à commencer par le processeur. Cependant, elle tend à s’imposer comme le nouveau standard et quitte à avoir un excellent processeur et une très bonne carte graphique, autant avoir une RAM qui tient le coup derrière. Les débits sont très bons, et j'ai eu mes meilleurs kits de RAM sur cette carte mère.

Stockage

Notre SSD, le Crucial P5 Plus, excelle tant dans les tests de débit que dans les usages quotidiens. Il permet un démarrage de Windows en un éclair et une copie de fichiers si rapide qu'on n'a même pas le temps de voir la fenêtre de copie s'ouvrir. On a la capacité d'installer quatre SSD M.2 ici. Bien qu'il n'y ait pas de connectivité PCIe 5, ce n'est pas un gros inconvénient. Le PCIe 4 performant suffira. De plus, des connecteurs SATA sont disponibles pour ajouter des SSD en SATA 6 Gbit/s, offrant une option de stockage supplémentaire à un coût réduit.

Connexion réseau

En termes de connexion réseau, on profite d’un connecteur Ethernet RJ45 2,5 Gigabit/s mais surtout d'un connecteur 10 Gbit/s, permettant de se connecter en filaire et de profiter d’un très bon débit. Faut-il encore avoir la box qui le permet toutefois. Sinon, en Wi-Fi, la carte est nativement compatible avec la technologie Wi-Fi 6E. Cela permet, encore une fois, si vous avez un routeur compatible, comme un Asus ROG Rapture GT AXE 16000, de profiter d’une connexion rapide. De plus, le Wi-Fi 6E apporte plus de stabilité que le Wi-Fi 6, ce qui n’est pas un mal.

Performances générales

D’un point de vue général, cette Asus ProArt Z790 Creator WiFi supporte des composants très haut de gamme, bien qu’elle ne soit pas un réel facteur de performance. Avec notre Core i9 13900K, ses 32 Go de RAM et une carte graphique pas la plus performante, mais convenable tout de même pour une entrée de gamme, les performances sont tout bonnement excellentes dans l’ensemble.

Test Asus ProArt Z790 Creator WiFi : Avis

La Asus ProArt Z790 Creator WiFi est une excellente carte mère pour les processeurs Intel. Elle offre un rapport qualité-prix en adéquation avec ses performances, et arbore un design sobre et élégant, typique d'Asus. Bien que l'absence de support PCIe 5 pour les SSD puisse être notée, le PCIe 4 reste largement satisfaisant pour de nombreuses années à venir. Mis à part ce léger bémol, qui en réalité n'en est pas vraiment un, on pourrait déplorer l'absence d'un troisième connecteur USB 2.0. Cependant, c'est le seul petit reproche à faire. Globalement, je suis très satisfait de cette carte mère. https://www.youtube.com/watch?v=5FJYHGdiI8w
