Test Asus ProArt X570 Creator WiFi : La carte mère sobre dédiés aux professionnels

S’il est bien un composant de PC qu’il est important de bien choisir, c’est bien la carte mère. Ce choix dépend bien évidemment des besoins et préférences de chacun. Mais bien que beaucoup aient tendance à l’oublier, les gammes ne s’arrêtent pas au gaming, les constructeurs comme Asus réservent des cartes pour les créateurs et les professionnels qui ont des besoins tout autres.

C’est ainsi que Asus nous présente dans la lignée de la gamme ProArt, sa Asus X570 Creator WiFi qui se destine aux créateurs de contenus et aux professionnels exigeants, qui souhaitent une carte mère performante, simple et ultra fonctionnelle.

Design

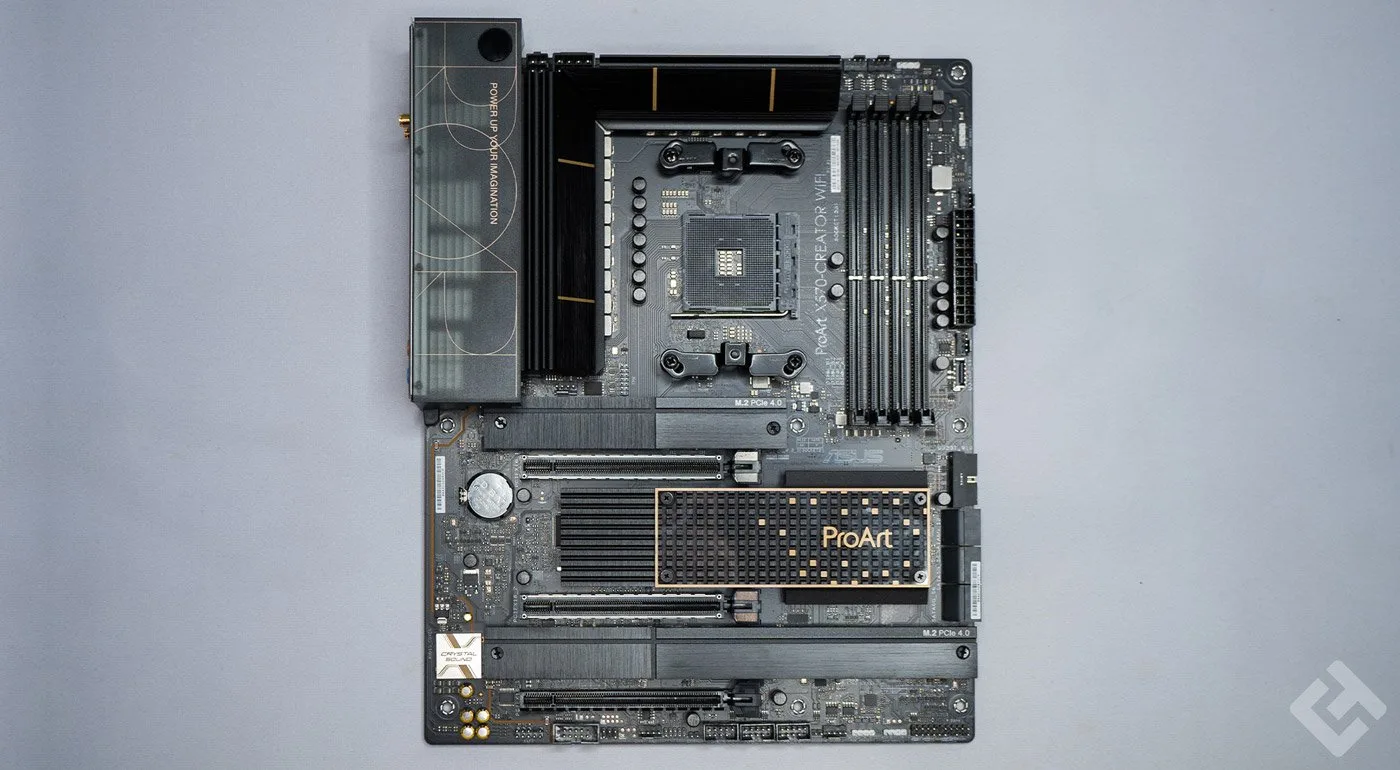

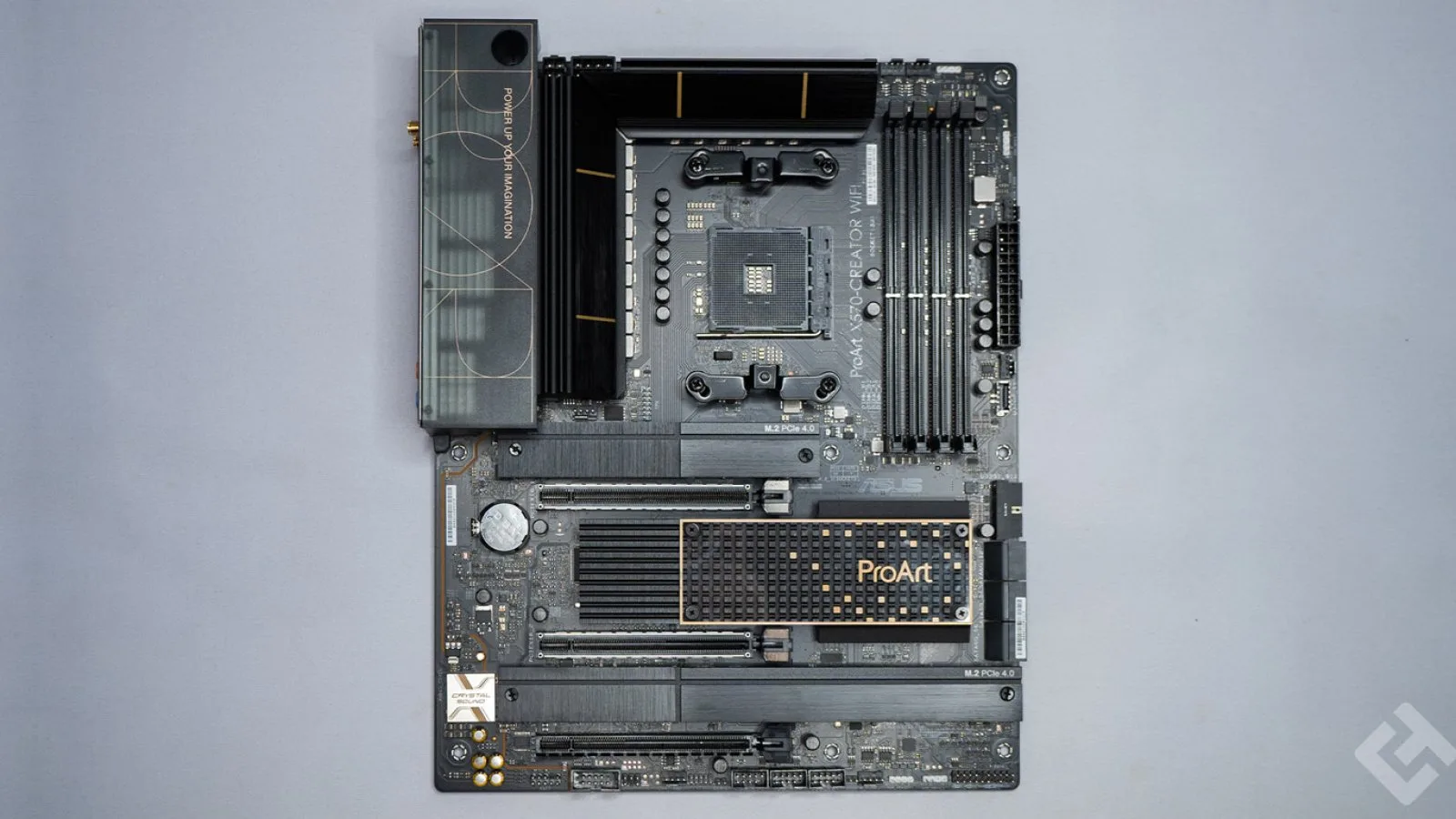

Bénie, soit l’absence de RGB. Voilà une carte que ne se démarque pas par son aspect lumineux, mais pas sa grande sobriété et son élégance. La Asus ProArt X570 Creator WiFi est une carte extrêmement simple dans son design, mais terriblement efficace pas sa sobriété.

Au premier abord, c’est la qualité produit qui se voit en premier, le PCB est d’une excellente qualité tout comme chacun des composants disposés sur celui-ci, c’est appréciable, surtout pour une carte-mère qui se destine à de gros besoins. En effet des composants de qualité sont préférables pour une durabilité accrue.

Pour ce qui est des détails, la carte se compose de diverses petites subtilités de design qui en font une carte très agréable à regarder. Bien que la plupart des cartes mères se ressemblent en soi, elles se démarquent principalement par l’aspect des dissipateurs et des couleurs utilisé. Car oui les cartes mères suivent des normes de disposition ATX afin de pouvoir être adaptables pour toutes les configurations.

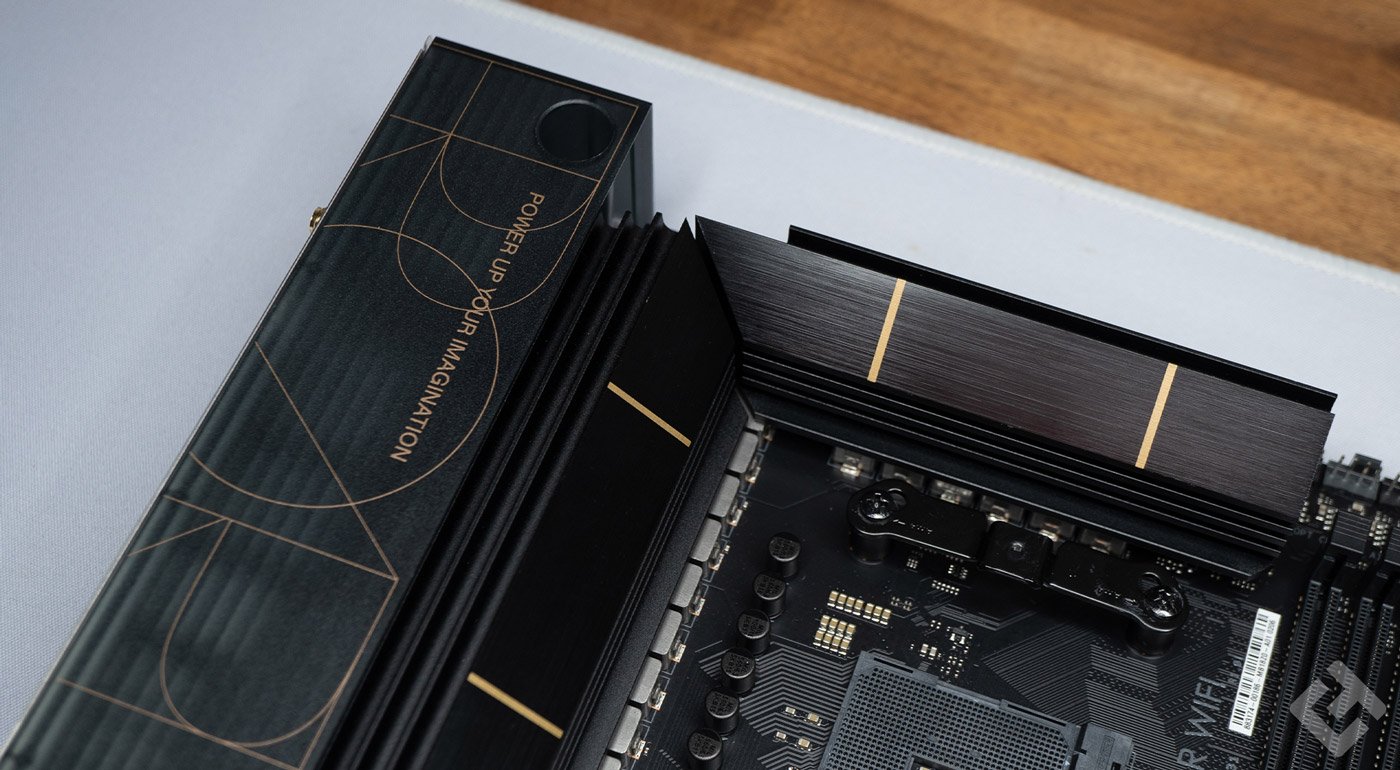

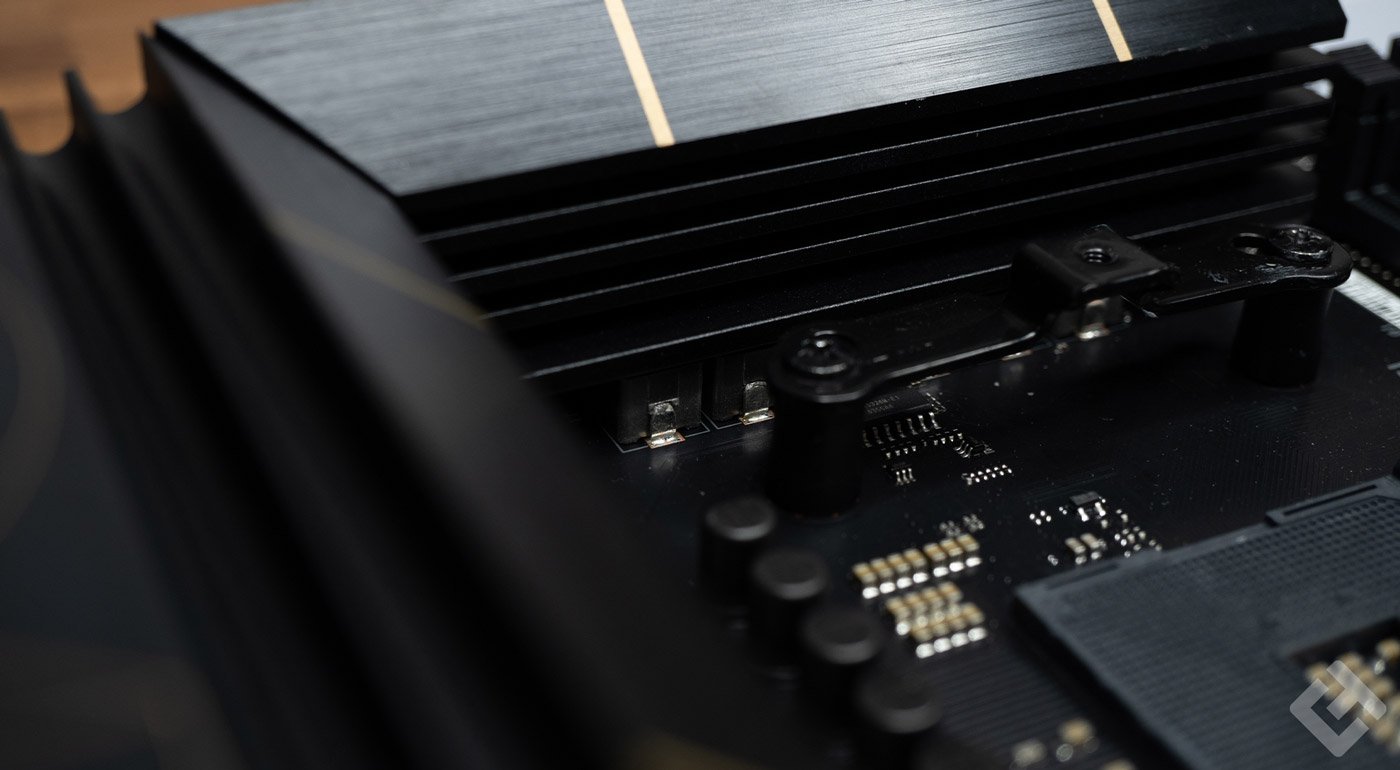

La Asus ProArt X570 Creator WiFi dispose de nombreux dissipateurs afin de bien refroidir les VRM. Ils entourent le socket CPU en haut à gauche en formant un angle droit. Les dissipateurs de VRM sont en aluminium noir avec de petit trais dorés en perpendiculaire c’est assez sympa et discret.

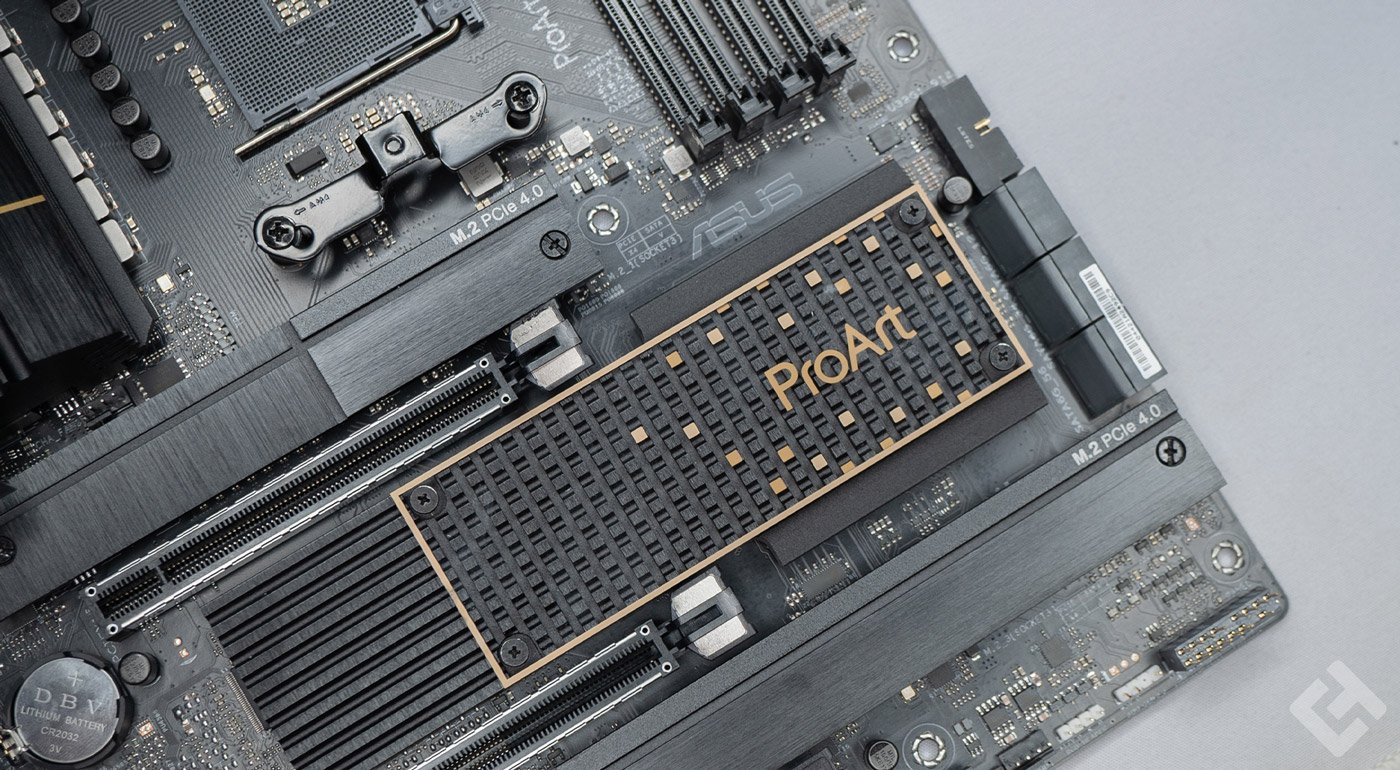

Le second dissipateur de la carte est celui des deux slots PCIe M.2 pour les SSD sous le processeur, ils sont en aluminium brossé noir et sont entrecoupés de gravure laser en forme de croix. De plus entre les deux premiers ports PCIe Gen 4 en 16x nous retrouvons un gros dissipateur pour le Chipset X570 qui permet de refroidir la bête. Il est formé de petits caloducs en cubes le tout recouvert d’une plaque en plastique transparente laissant apparaitre le logo ProArt en doré.

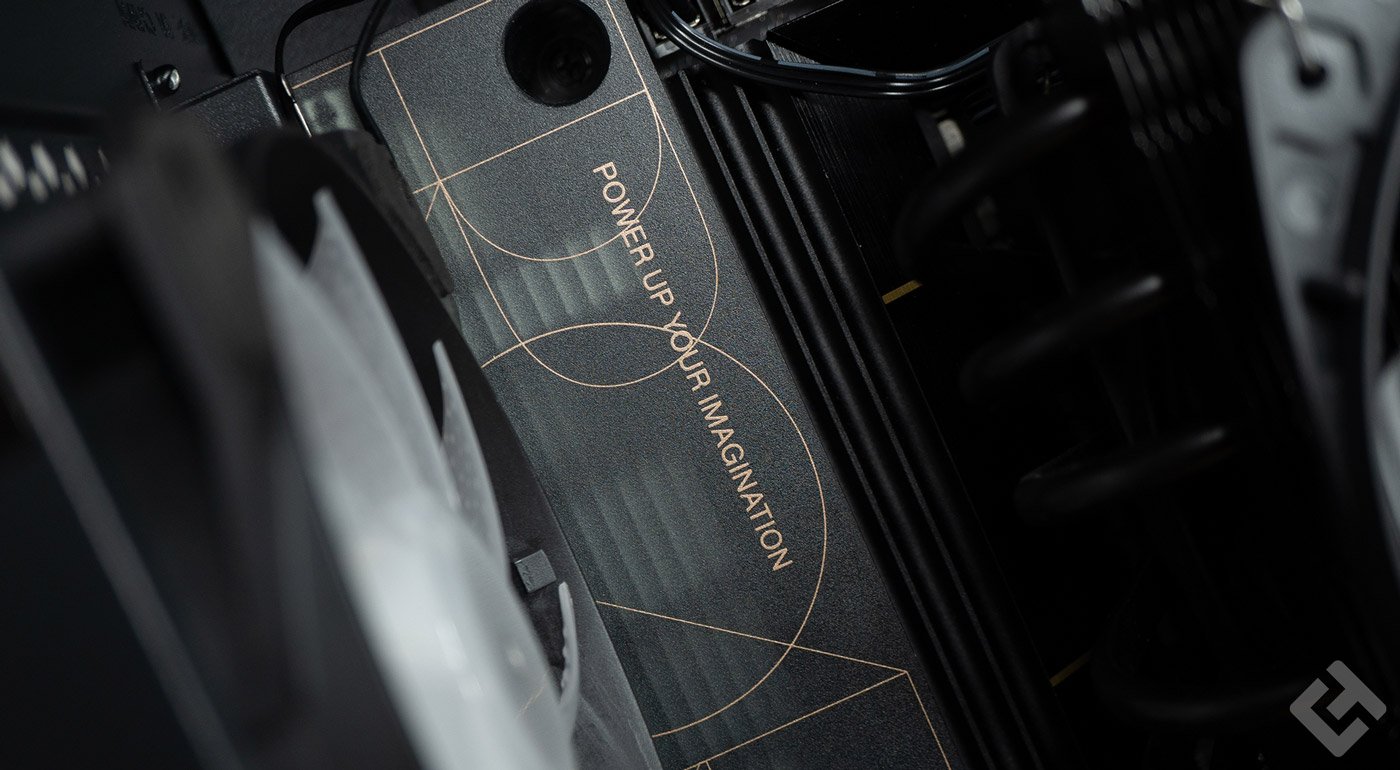

Une autre partie assez grosse et très esthétique en termes de design, c’est la grosse partie en plastique qui recouvre les ports d’entrée/sortie qui intègre en un seul bloc la plaque IO Shield qui recouvre tous les ports qui sont les suivants :

• 1 HDMI 2.1
• 1 DisplayPort 1.4
• 2 filetages pour les antennes Wi-Fi
• 4 x USB 3.2 Gen 2
• 4 x USB 3.2 Gen 1
• 2 x USB Type-C Thunderbolt 4
• 1 Ethernet 10 Gbit/s
• 1 Ethernet 2,5 Gbit/s
• 5 x Port Jack 3,5 mm
• 1 bouton Bios Flashback

Comme je viens de le démontrer, le nombre d’entrées sorties est fortement intéressant surtout sur ce genre de carte mère. Mais pour en revenir au design, le dessus des ports est recouvert par une plaque en plastique très épais semi-transparent qui laisse apparaitre un logo ProArt sur toute sa surface dans une typographie très fine et dorée c’est très joli.

Au centre de la carte, sous le CPU on retrouve les ports PCI Express x16 qui permettent de connecter les différentes cartes d’extension de la config, comme des cartes graphiques, Wi-Fi, RAID ou autres c’est au choix. Les deux premiers ports sont composés de plastique et sont entourés d’aluminium gris afin de renforcer le tout. En effet, les cartes graphiques récentes en auront bien besoin comme notre MSI RTX 3070 Ti Suprim X qui est actuellement monté dessus et qui se porte d’ailleurs comme un charme.

En soi, cette carte mère ne se démarque pas par son côté tape-à-l’œil qu’on retrouve beaucoup sur la plupart de cartes actuelles et qui devient vite lassant. Ici c’est la simplicité qui prime, le côté épuré et fonctionnel, c’est très plaisant et ça change des cartes pour gamer.

Caractéristiques de la Asus ProArt X570 Creator WiFi

Cette carte mère s’adresse donc aux créateurs et aux professionnels et non aux gamers à proprement parler, bien que cela ne pose pas de problèmes, cela n’est pas son segment de référence. Bien entendu, quand je parle de pros, ce sont les vidéastes, photographes, développeurs, spécialistes 3D, dessinateurs et autre, elle permet grâce à ses nombreux ports et à son chipset récent de travailler dans les meilleures conditions ainsi que de brancher tous ses périphériques sans aucun souci.

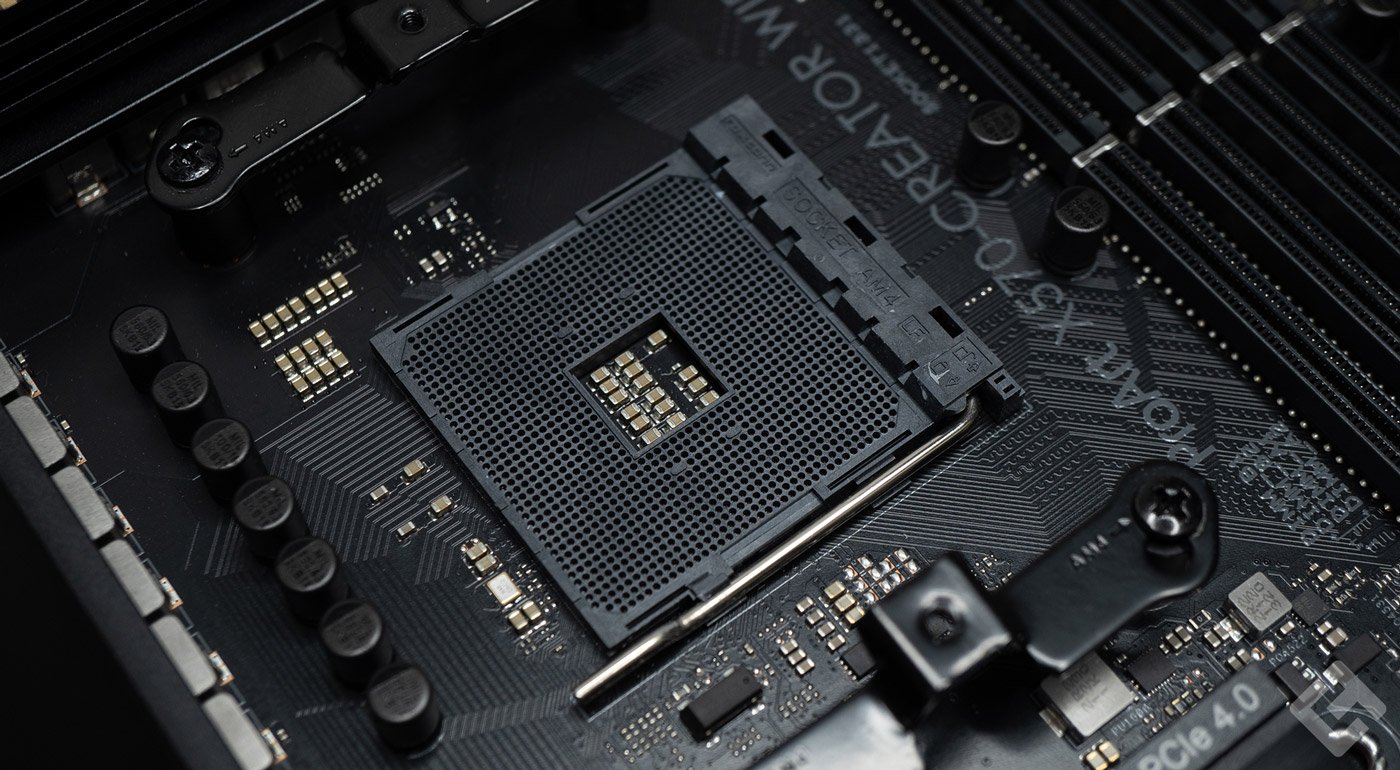

Avec le chipset X570 on obtient le support des processeurs AMD Ryzen 2000, 3000, 4000, 5000 et 5000 G-Series sur le socket AM4.

De plus, le chipset X570 permet le support de la norme PCIe 4.0 qui permet une bande passante deux fois plus large et donc d’excellents débits notamment sur le stockage et les ports Thunderbolt.

Pour rappel un chipset est un circuit électronique multiplexeur qui permet la coordination entre les différents composants placés sur la carte mère comme la mémoire, le CPU, le GPU et tous les appareils PCIe que vous voulez placer dessus. Un chipset est ainsi composé de deux éléments principaux :

• Le circuit Northbridge, qui s’occupe du trafic de données entre le CPU et la RAM.
• Le circuit Southbridge, qui s’occupe des périphériques d’entrée et de sortie comme l’USB ou le (ou les) par exemple.

Le Southbridge du chipset X570 permet les entrées sorties suivantes :

• 36 lignes PCIe 4.0
• ​14 ports SATA 6 ​Gbps
• 4 ports USB HiSpeed 480 Mbps
• 12 ports USB 3.2 Gen 2 (Superspeed 10 Gbps)
• ​Prise en charge de l’overclocking

Personnellement, je compte utiliser cette carte mère d’une façon assez spécifique. En effet, installer simplement Windows c’est trop peu pour moi, d’autant plus que je suis utilisateur Windows, mais principalement Linux et MacOS, le souci étant que faire un Dualboot n’est pas la solution la plus optimale. Dans l’idée la solution la plus polyvalente pour moi reste la virtualisation de tous mes OS, mais attention je ne parle pas de virtualbox.

En effet je compte installer un ArchLinux sans interface de bureau et utiliser KVM afin de pouvoir faire du PCI Passtrought, c’est-à-dire utiliser mes différents composants dans la machine virtuelle et les utiliser complètement. Dans l’idée je pourrai utiliser Windows, MacOS et Linux en même avec toutes les performances de mes composants.

Je ferai très certainement un article complet sur le sujet quand tout sera fonctionnel, mais dans l’idée ou je code sur Mac pour iOS, sur Linux pour de la sécurité et de l’embarqué tout en voulant jouer sur Windows, et ce, sans jamais vouloir reboot mon PC, c’est le compromis idéal.

Connectique

La connectique sur une carte mère est une composante importante dans le choix de celle-ci. En effet une carte mère qui dispose de nombreuses possibilités de connexion sera bien plus prisée par les professionnels afin d’y connecter tous les périphériques nécessaires à travailler dans les meilleures conditions possibles.

Comme je l’ai déjà dit précédemment, cette Asus ProArt X570 Creator WiFi dispose de nombreux ports intéressants. Bien que ce ne soit pas aussi prédominant que sur des cartes de workstation comme celle de la gamme WS d’Asus, cela reste mieux que la plupart des cartes mères du marché.

PCI express et M.2

Le PCI express est un port de carte mère développé depuis 2004 par les constructeurs, avec la génération 4 depuis 2017, mais qui comment tout juste à vraiment se démocratiser sur nos cartes mères d’ordinateur. Ce port permet l’ajout de carte d’extension comme du stockage, du son, de la vidéo (les saintes cartes graphiques), mais aussi de l’USB ou encore du Thunderbolt, cela permet l’extension des ports en suivant toute de même une logique de câblage (x1, x2, x4, x8, x16 et x32).

De plus le nombre de composants que l’on ajoute sur les ports PCI dépend d’une taille restreinte assignée par le processeur et le chipset. Dans le cas de mon Ryzen 7 5800X, il offre 24 lignes PCI express qui se rajoutent aux 16 qu’offre le chipset X570, ce qui donne un total de 40, donc de quoi brancher un grand nombre d’appareils gourmands en voies PCI, ce qui est un des atouts de cette plateforme de processeur.

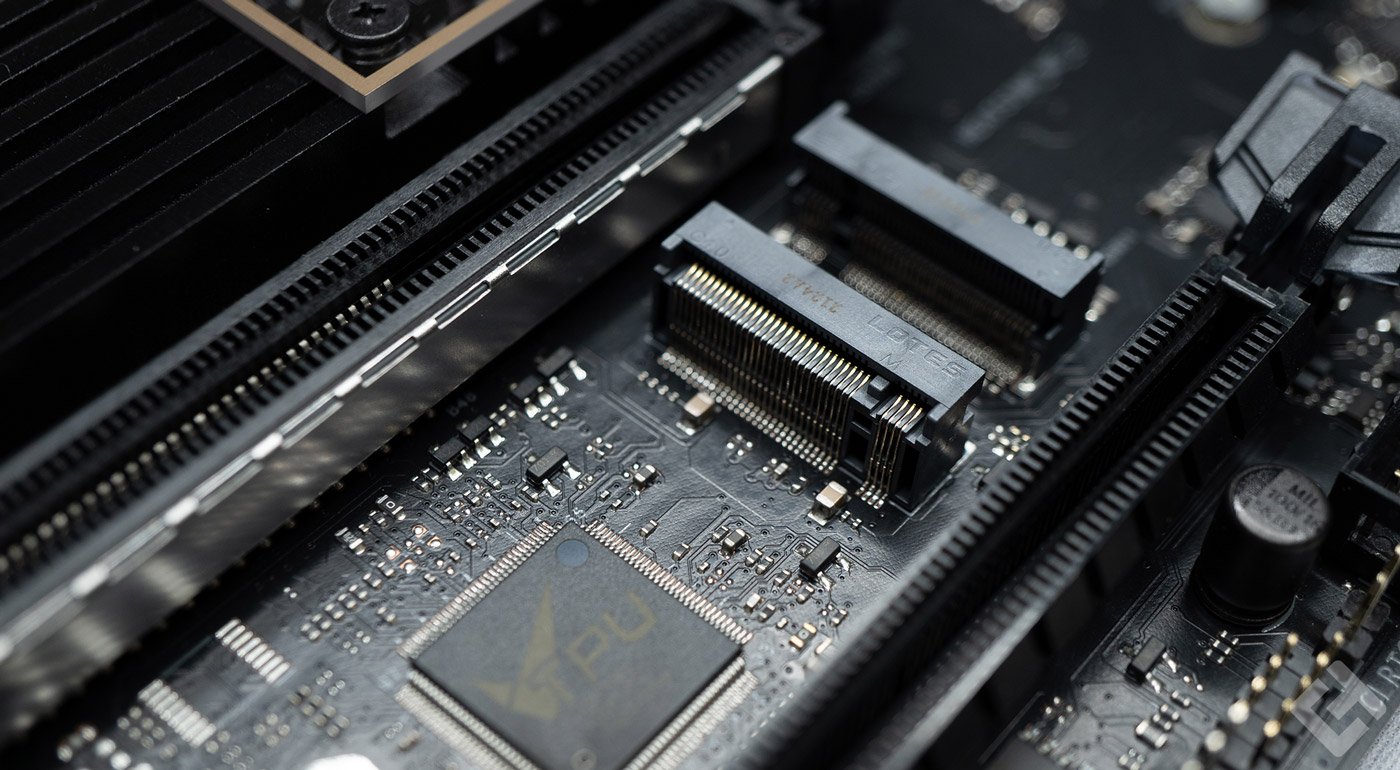

Sur cette Asus ProArt, on retrouve trois ports M.2 en PCIe Gen 4 sur lesquels on peut placer des SSD NVMe rapides ce qui permet une excellente capacité de stockage, et ce de manière très performante. De plus depuis le BIOS il est complètement possible de configurer un RAID 0 afin d’étendre la partition sur les trois disques et ainsi augmenter les débits de manière significative. Les SSD NVMe en PCI Gen 4 permettent des transferts de données ultras rapides, et ce sans aucun problème.

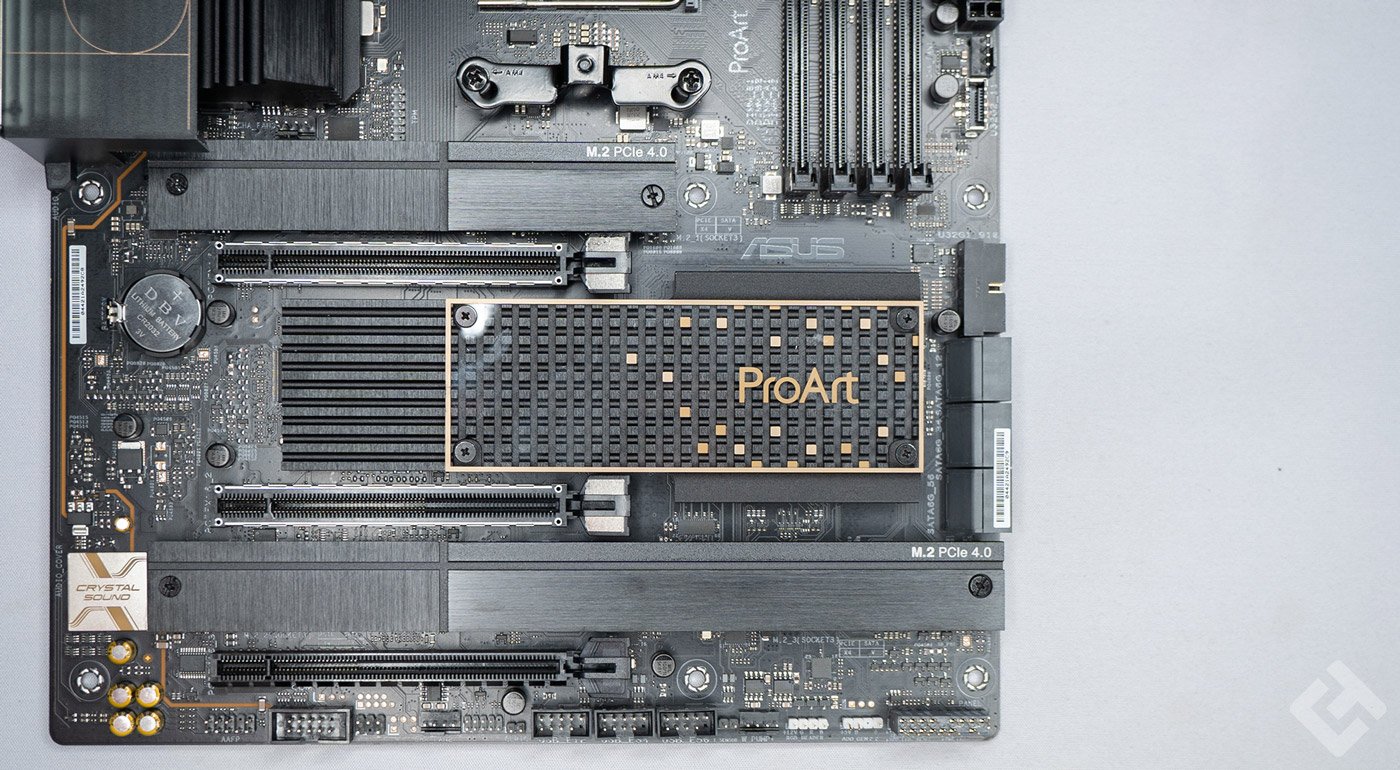

On retrouve de plus trois ports PCIe câblés en x16 qui permettent d’ajouter un ou plusieurs GPU ou des cartes Thunderbolt, sans aucun souci afin d’étendre les possibilités de connexions de sa machine. Cette carte mère supporte l’intégration de multiples GPU grâce aux technologies SLI/Nvlink de NVIDIA et CrossFireX de AMD.

Bien entendu, pour la majorité des utilisateurs PC, plusieurs GPU sont inutiles, toutefois pour des professionnels de la 3D, de la vidéo ou encore de la CAO ou PAO, c’est une solution utile surtout sur des cartes professionnelles comme les NVIDIA Quadro ou encore les Radeon Pro WX de chez AMD qui permettent dans les deux cas d’optimiser des flux de rendu vidéo 8K, des timeline et de gros workflow.

Croyez-moi que pour certains professionnels, les fameuses RX et RTX que tout le monde s’arrache ne sont pas forcément les meilleurs choix d’options et de puissance pour les professionnels. Moi-même, sur certains projets de virtualisation, j’ai utilisé de la Quadro pour scinder entre plusieurs machines (c’est d’ailleurs ce qu’utilisait ShadowPC dans les serveurs grâce à des Quadro RTX 8000).

D’un point de vue construction, les deux ports x16 du haut disposent de SafeSlot qui est la version d’ASUS des emplacements PCIe renforcés pour une meilleure rétention et une meilleure résistance au cisaillement des cartes graphiques lourdes, comme les dernières RTX qui pèsent quasiment 2 kilos pour certaines.

I/O Shield

Bien évidement s’il est un point important que se soit pour les gamers comme pour les professionnels, c’est bien les sorties de la carte mère en extérieur du boitier afin de connectez toute les périphériques externes comme des clés USB, casques, micro, claviers, souris, tablette graphiques et plus encore.

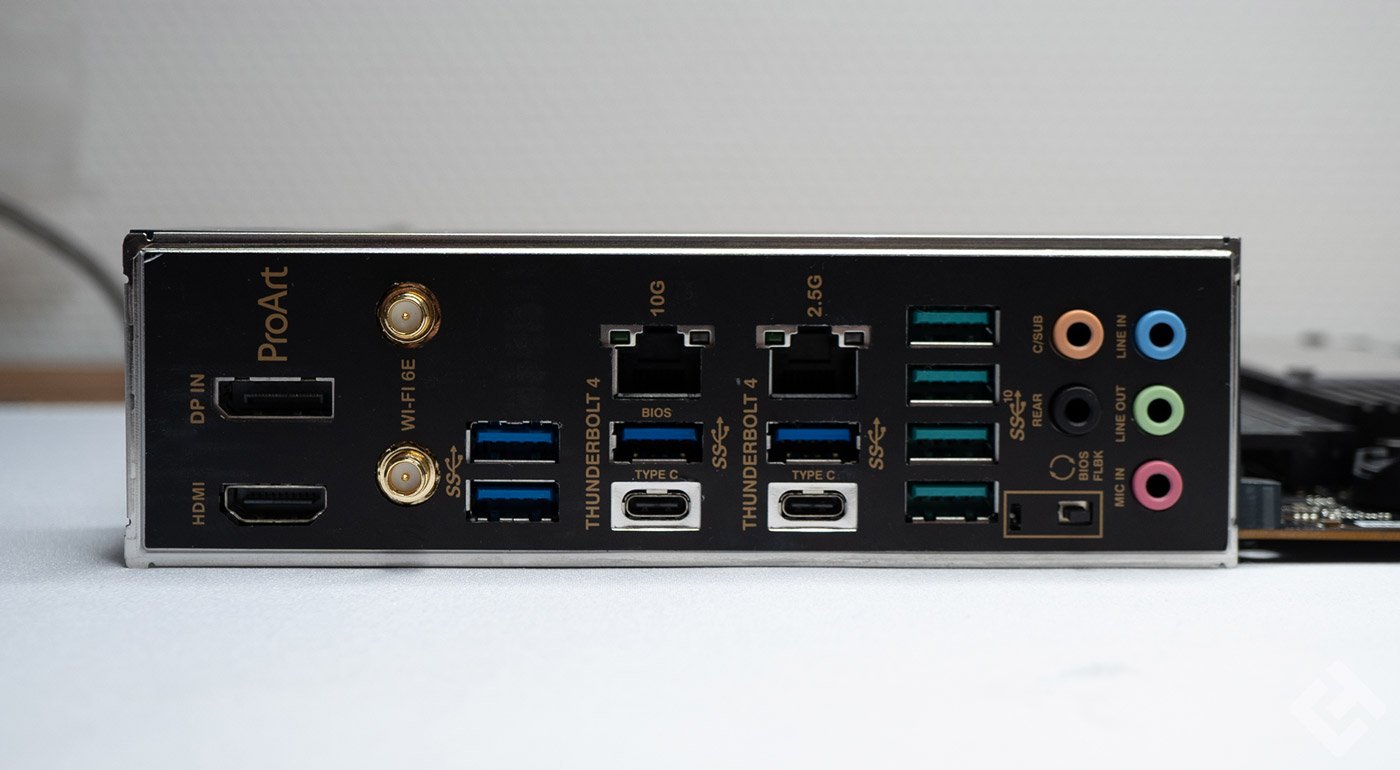

Cette Asus ProArt X570 Creator WiFi dispose de la connectique suivante:

• 1 HDMI 2.1
• 1 DisplayPort 1.4
• 2 filetages pour les antennes Wi-Fi
• 4 x USB 3.2 Gen 2
• 4 x USB 3.2 Gen 1
• 2 x USB Type-C Thunderbolt 4
• 1 Ethernet 10 Gbit/s
• 1 Ethernet 2,5 Gbit/s
• 5 x Port Jack 3,5 mm
• Un bouton Bios Flashback

Une bien belle connectique qui est très intéressante surtout pour les professionnels qui ont souvent besoin de connecter de nombreux périphériques pour travailler. Les ports intéressants restent les USB Type-C Thunderbolt 4 qui permettent de brancher beaucoup d’appareils ainsi que le port Ethernet 10G qui permettra d’obtenir des vitesses de transferts LAN exceptionnels.

Alimentation

L’alimentation de cette carte permet de développer toute la puissance des composants, notamment le CPU et la RAM pour l’overclocking, elle se compose de 14 VRM+2 ce qui permet une alimentation optimale du processeur tout en garantissant bien évidemment la sécurité et la durabilité de la carte.

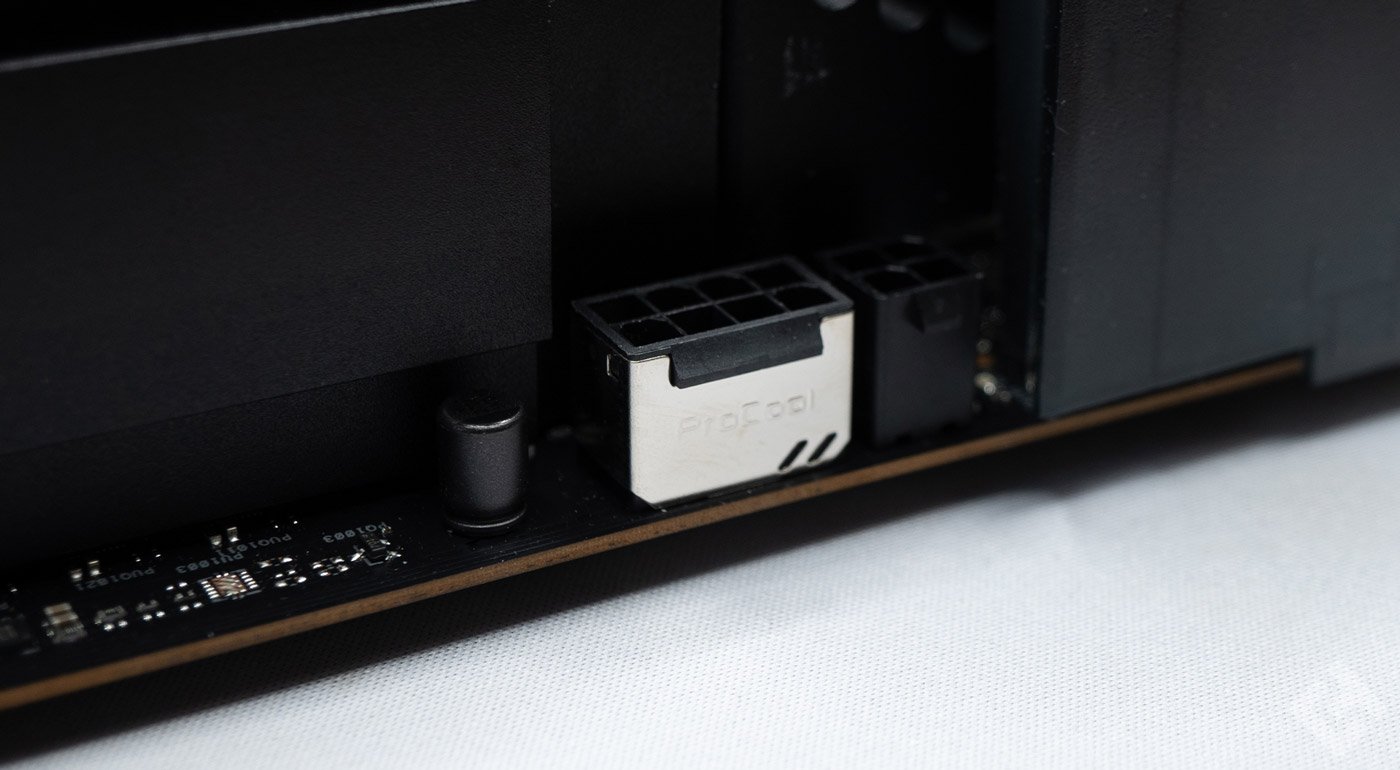

La carte comme toutes les cartes mères s’alimente via du 8 pins + 4 pins ainsi que des 24 pins classiques. Rien de spécial de ce côté-là c’est tout à fait classique. A noter que le port d’alimentation du processeur est renforcé afin d’offrir la meilleure durabilité possible.

Le BIOS

Le BIOS UEFI de cette Asus ProArt X570 Creator WiFi permet un contrôle complet de la configuration matérielle assignée sur cette carte mère, il est comme d’habitude sur les cartes Asus, très complet et offre de nombreuses possibilités.

Il se compose de deux modes dont le premier et la page « général » qui affiches des informations sur les composants, les températures et permet d’utiliser AI tweaker. Une page basique, néanmoins une fois le mode avancé ouvert, on peut toucher à absolument tous les paramètres grâce aux sections suivantes :

• Général
• Extreme Tweaker
• Avancé
• Matérielle
• Démarrage
• Tools
• Exit

Depuis chacun de ces menus se retrouvent des sous-menus qui permettent de modifier les différents paramètres USB, PCI, réseau et autres afin d’avoir un matériel vraiment personnalisé. Vous allez également pouvoir gérer les différentes options de votre processeur comme les options pour  la virtualisation, mais aussi l’hyperthreading, le nombre de cœurs actifs ou autre.

Le matériel réseau, le stockage et toutes les fonctionnalités qui dépendent des périphériques sont configurables ici, je ne vais pas tout lister la plupart des options ne vous serviront jamais sauf si comme moi vous aimez toucher à tout.

A noter qu’il est également possible de modifier les courbes de ventilation PWM de la carte mère afin d’adapter la rotation des ventilateurs en fonction des températures grâce à un graphique personnalisable.

Performances

Voyons maintenant ce que cette carte mère donne en termes de performance. Afin de tester cette petite bête, j’ai monté la configuration suivante :

• Un AMD Ryzen 7 5800x
• 2 x 8 Go de DDR4 Lexar Hades 3600 MHz
• Une Nvidia Geforce RTX 3070 EVGA FTW3 Ultra
• Un Ventirad Be Quiet! Dark Rock TF2
• Un SSD NVMe SanDisk Extreme Pro 1 To

Processeur

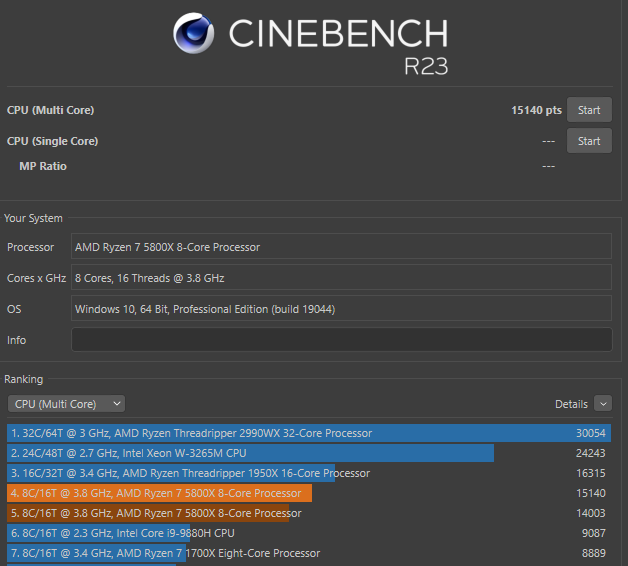

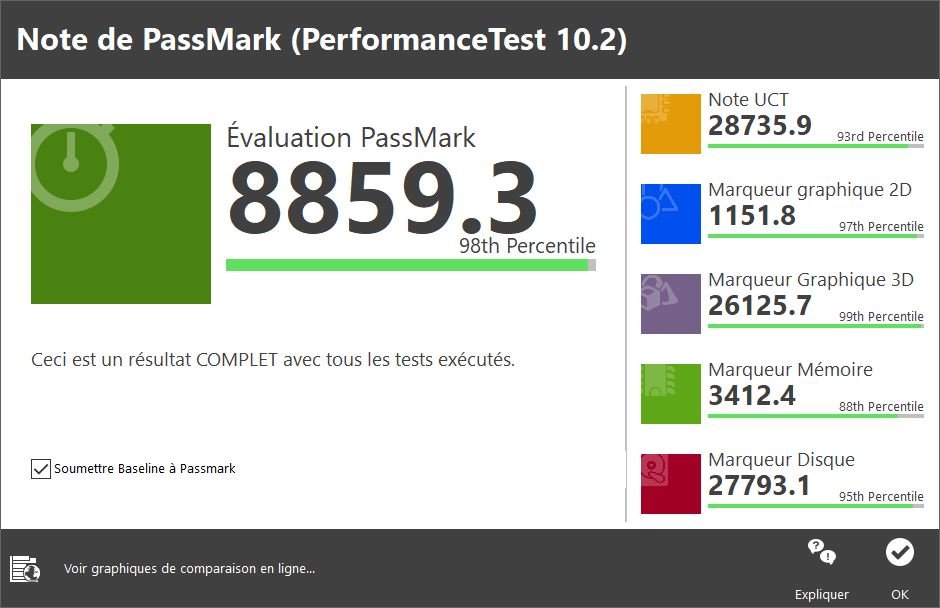

Comme je l’ai expliqué plus tôt se démarque surtout du côté des phases d’alimentation, de plus le chipset peut également influer sur les performances. Sur cette Asus ProArt X570 Creator WiFi, nous sommes sur le chipset le plus haut de gamme du socket AM4 soit le X570.

Bien entendu la différence de qualité d’une camère va influencer sur l’alimentation du processeur donc théoriquement sur ses performances, mais pas de là à obtenir des différences majeures, il ne faut pas non plus rêver.

En effet, les changements en termes de performances de ce côté-là n’influeront pas sur votre expérience en jeu, mais surtout en traitement 3D, en rendu vidéo ou autre, mais de manière assez faible tout de même. Sur les benchmarks Blender par exemple les temps de rendus sont différents d’une carte mère à l’autre avec exactement le même CPU. Tout dépend du chipset et de la qualité des phases d’alimentation et de leur nombre.

Carte graphique

Côté graphismes, cette carte fonctionne donc en PCIe Gen 4.0 ce qui n’influe pas vraiment sur les performances graphiques. En effet, que l’on branche un GPU sur du PCIe Gen 2 ou Gen 4 cela ne change rien en termes de performance brute. J’ai moi-même fait l’expérience sur une des cartes de serveur que j’ai déjà eu, à savoir la Supermicro X8DTH-IF qui comportait sept ports PCI express en x16 Gen 2.0, ou les performances graphiques ne changeaient strictement rien par rapport à ma carte plus récente.

Sur cette carte j’ai donc connecté une MSI Geforce RTX 3070 Ti Suprim X qui offre de sacrément belles performances en jeu en plus de bien refroidir et d’être très sexy, malgré que je n’apprécie pas plus que cela le RGB, on ne reste pas indifférent face à cette petite merveille. J’ai obtenu des scores plus qu’admirables sur 3DMark, bien que cela dépende uniquement de la carte, je vais tout de même flex avec les scores suivants.

Comme je l’avais dit, les scores sont très sympas et montre un excellent indicateur de ce que peuvent être les performances en jeu, mais bien sûr vous pourrez vous référer au test de ce bijou pour de plus amples informations sur ses performances, je spoil déjà bien trop dans cet article.

RAM

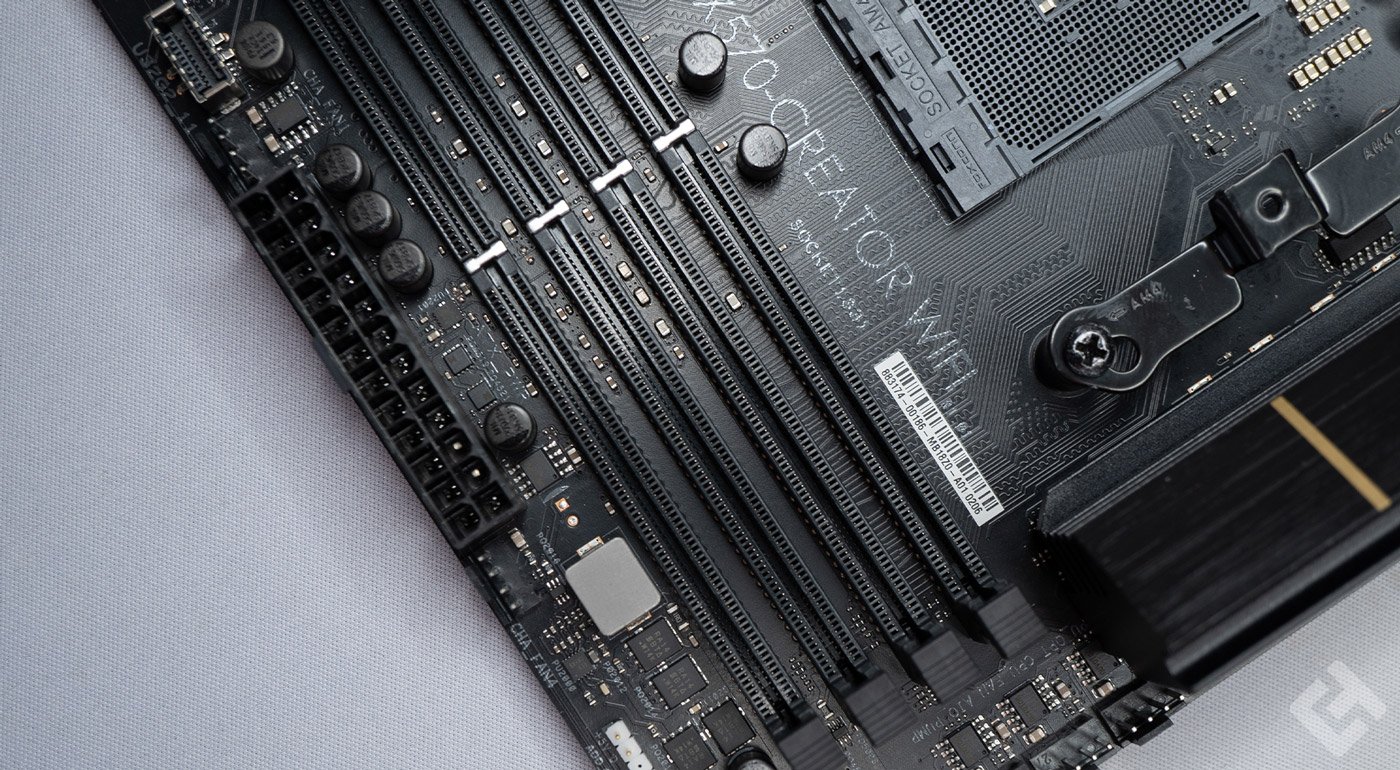

Pour la RAM, il y a bien entendu la possibilité d’avoir 128 Go, ce qui est le maximum supporté par la carte mère et pas le processeur par la même occasion. Soyons clairs, peu de gens ont besoin de plus voir même d’autant de RAM, néanmoins pour du gros traitement vidéo, musical, ou encore pour de la machine virtuelle, ce n’est clairement pas un mal d’avoir un peu de marge.

Dans ce test j’ai une fois de plus Hades de Lexar en 2x 16 Go en 3600 MHz CL19 qui offre de belles performances en soi. Les débits sont excellents et la RAM accepte l’overclocking sans aucun problème. De plus avec la possibilité d’ajouter 128 Go de RAM sur cette carte mère c’est une aubaine pour les professionnels.

Pour ceux qui se poseraient la question, non 128 Go ce n’est pas exceptionnel dans une configuration pro, personnellement j’ai déjà vu des machines avec 512 Go voir 1 To de RAM (bien entendu pour des domaines de niche) en ECC bien évidement.
Autre point que j’apprécie tout particulièrement c’est le support de la RAM ECC sur cette carte mère. Pour ceux qui se poseraient la question, il s’agit d’un certain type de mémoire qui corrige les erreurs de données (pas utile pour le grand public bien entendu).

SSD

Pour le stockage, avoir du PCI Gen 4.0 est un excellent point. En effet, comme je l’ai dit précédemment, la bande passante a été doublée, ce qui permet des débits bien supérieurs à la génération précédente. En effet, même, avec un SSD NVMe de génération précédente, les débits restent excellents sur notre SSD Crucial.

Avec CrystalDiskMark, les débits obtenus sont très bons, avec 3430 Mo/s en lecture et 3106 Mo/s en écriture, cela permet de transférer des fichiers extrêmement rapidement et de travailler dans les meilleures conditions, et ainsi de lancer des logiciels et traiter des rushs sans aucun problème.

De plus pour stocker des données il est possible d’en rajouter un deuxième et de faire un RAID 0 ou RAID 1 depuis le Bios ASUS ou depuis Windows ou Linux afin d’obtenir un meilleur stockage avec des débits bien supérieurs. Avec la présence de 6 ports SATA, il est complètement possible de rajouter des SSD ou des HDD SATA pour avoir encore plus de place et là encore il est parfaitement possible de les monter en RAID.

Petit point sympa, j’ai installé un Manjaro Linux sur une SSD Sata et le boot se fait littéralement en trois secondes à partir du moment ou j’appuie sur le bouton Power et l’apparition du Bureau KDE Plasma. Sur Windows 10 nous étions aux alentours de 6,7 secondes, ce qui est déjà excellent.

Connexion réseau

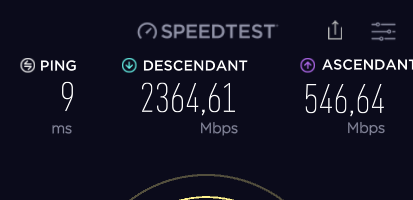

Comme j’ai pu l’expliquer un peu plus tôt dans ce test, cette carte dispose d’un port 10 Gbits ainsi que d’un port 2,5 Gbit/s ce qui permet des possibilités de transfert excellentes, néanmoins il est à savoir que le port 10 Gbit/s est surtout utile à du transfert en local et non pour de la connectivité internet (sauf si votre box le permet), le port 2,5Gbits est plus dédié à cela et offre déjà des performances plus que bonnes avec les débits promis.

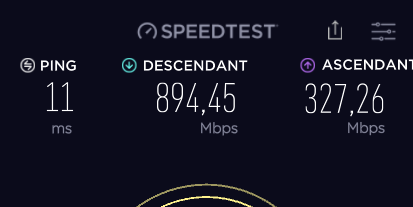

En Wi-Fi, elle dispose d’une antenne Wi-Fi 6E qui là aussi permet des débits excellents si le routeur le permet encore une fois. Néanmoins, avec notre routeur Asus XT8, les débits offerts sont excellents avec presque 900 Mbit/s en Download.

Fonctionnalités

Que serait un constructeur, s’il ne fournit pas un logiciel de gestion de composants ? Eh bien Asus ne déroge pas à cette règle avec le logiciel Armoury Crate qui permet une gestion complète de la ventilation, des températures ainsi que de téléchargez le guide utilisateur, les différents pilotes et logiciels directement depuis le software ce qui est extrêmement pratique.

Au vu de l’absence de RGB sur cette carte mère, cette partie ne sera pas nécessaire, toutefois si l’on rajoute des composants RGB Asus dessus, ils seront directement reconnus et entièrement configurables depuis le logiciel.

Test Asus ProArt X570 Creator WiFi

La carte mère Asus ProArt Creator WiFi est une carte mère extrêmement polyvalente. Elle permet aux créateurs de travailler dans les meilleures conditions en profitant des meilleurs composants possibles, mais aussi d’exécuter toutes les tâches possibles sans aucun souci.

De par ses nombreux ports, elle permet de connecter tous les composants nécessaires à l’optimisation des tâches effectuées. De plus elle aborde un design sobre et épuré qui ravira les amateurs de simplicité de par sa discrétion sans pareil.
