La MSI MPG Z790 Carbon Max WiFi est une carte mère haut de gamme et performante, offrant une large connectivité et des technologies récentes, de plus, la présence d’un rétro-éclairage RGB qui fera plaisir à certains reste modérée, de manière à ne pas en faire un sapin de Noël ! Cette carte mère pour processeurs Intel de 12, 13 et 14ème génération a largement de quoi séduire.
Design et conception

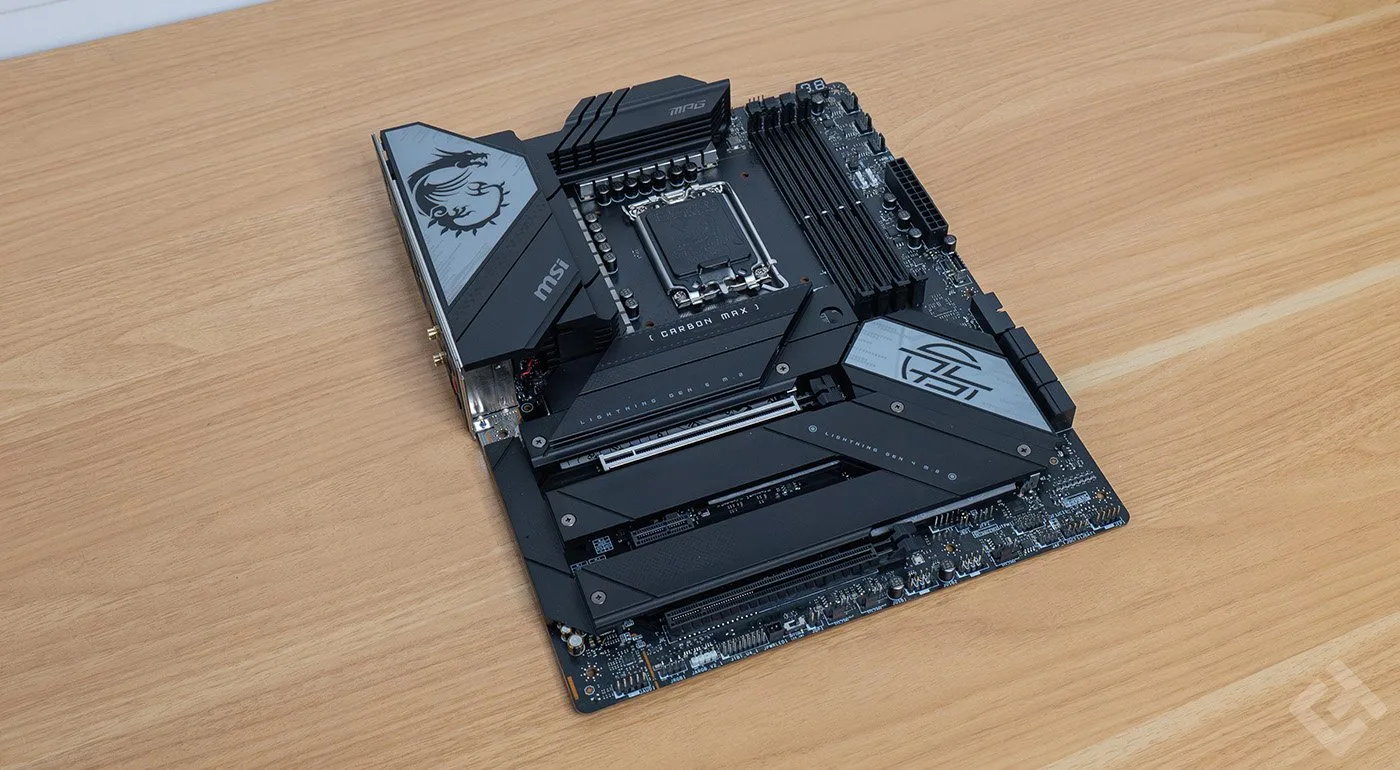

Sur la carte, toute noire ici, assez logique pour une version « Carbon », on peut rapidement remarquer un total de 5 emplacements pour SSD M.2. Cette carte mère est franchement jolie et une fois éteinte, on ne peut pas déceler les zones RGB, mais elles sont bien là, étonnamment présentes d’ailleurs, à contrario d’un second connecteur USB 3.0 interne sur la carte, ce qui n’aurait pas été un mal.
![test msi z790 carbon max wifi avis (11)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-11-1024x563.jpg)
Cette carte mère est conçue pour des processeurs de dernière génération et si possible, performants, avec un total de 21 phases d’alimentation, elle ne sera pas en reste pour offrir la puissance nécessaire à votre processeur. Le stocket est ici le LGA 1700, pour des processeurs Intel adaptés, évoqués précédemment. Les CPUs Intel Core de série 12, 13 et 14 sont compatibles avec cette carte.
![test msi z790 carbon max wifi avis (2)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-2-1024x563.jpg)
On remarque toutefois quelques points certes, très pratiques, mais d’autres pas tellement au contraire, c’est le cas notamment pour les protections des SSD, avec un premier SSD protégé certes, mais donc le cache se retire aisément, en retirant le cache simplement, sans toucher à une seule vis. On aurait pu se dire que le système proposant quelque chose de similaire à une Aorus Pro X était installé partout, que nenni !
![test msi z790 carbon max wifi avis (4)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-4-1024x563.jpg)
En effet, les autres caches de SSD sont à dévisser à la main, à l’ancienne avec un tournevis, quel plaisir … Pourquoi donc ne pas avoir fait comme sur d’autres modèles, quelque chose sans aucune vis ? C’est bien dommage de devoir galérer toujours autant à retirer ses cache SSD, même si on ne le fait pas tous les jours.
Concernant la connectique interne, on y retrouve un connecteur PCIe 5 avec une armature métallique, conférant une meilleure solidité à ce connecteur. Les deux autres ports PCI ne sont quant à eux, pas dotés de ce genre de technologie, on retrouve un connecteur 1x et un autre connecteur en bas en 8x.
![test msi z790 carbon max wifi avis (7)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-7-1024x563.jpg)
Ce que j’aime sur cette carte, c’est son côté épuré sur la droite, en effet, les connecteurs de ventilateurs sont bien séparés, laissant la possibilité de connecter des ventilateurs convenablement. En revanche, sur la droite toujours, ce que je regrette, c’est l’absence d’un second connecteur USB 3.0. Ce dernier aurait été très pratique pour certains boitiers comme le Dark Base Pro 901 de chez Be Quiet! ou le Corsair 6500X.
On y retrouve toutefois une armée de 6 connecteurs SATA, si l’utilisateur souhaite toujours connecter de nombreux SSD de ce type en 2024, chose qui ne se fait plus vraiment, mais pourquoi pas. Ici en revanche, les slots de RAM ne sont pas protégés par une armature en métal.
Enfin, on peut ajouter que l’on retrouve deux connecteurs USB 2.0 en bas, ça reste assez léger, j’aurai imaginé que MSI en disposerait trois, mais ça n’est pas le cas. Rien de dramatique ici toutefois, il existe des multiprises USB 2.0 internes si besoin.
![test msi z790 carbon max wifi avis (9)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-9-1024x563.jpg)
Passons rapidement sur l’I/O Shield, avec pas mal de connectique USB essentiellement, dont deux USB-C, mais aussi trois boutons permettant faire un Clear CMOS et un autre permettant de flasher le BIOS rapidement.
Dans l’ensemble donc, une carte mère pratique qui est très intéressante, en plus d’être esthétique, on note la petite mention spéciale pour la présence du connecteur RJ45 2,5 Gbit/s.
Caractéristiques de la MSI MPG Z790 Carbon Max WiFi
Modèle | MSI MPG Z790 Carbon Max WiFi |
Chipset | Z790 |
Processeurs supportés |
|
Socket | Socket Intel LGA 1700 pour processeurs Intel |
Mémoire maximum | 192 Go DDR5 Non-ECC, Un-buffered Memory |
Options | Supports Intel Extreme Memory Profile (XMP) Chipset Z790 Optimum III AMD Crossfire X NVIDIA 2-Way SLI Technology Profils XMP et overclocking |
Compatibilité PCI Express | Compatibilité PCI Express 4.0 deux voies (x16, M.2 x4) PCIe 5 x16_1 x16, x8, x4, x2 PCIe 4 x16_2 x16, x8, x4, x2 PCIe 3 x16_3 x16, x8, x4, x2 M.2 PCIe 5 x4 4 x M2 PCIe 4 x4 |
Connectivité réseau | RJ45 5 GbE (Intel i225-V) Bluetooth 5.4 Wi-Fi 7 (avec mise à jour de Windows) |
Entrées / Sorties | 1 USB-C 20 Gbit/s 6 USB-A 3.1 1 USB-C 10 Gbit/s 2 USB-A 3.0 1 HDMI 1 entrée RJ45 2,5 Gbit/s Ethernet 5 ports Jack 1 connecteur Wi-Fi pour 2 antennes 1 sortie optique |
BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
Comme évoqué dans l’introduction, cette carte-mère repose sur le chipset Z790, qui supporte les processeurs de série 12, 13 et 14 de chez Intel. L’architecture de ces deux versions reprend quelques codes de la plateforme ARM, avec une séparation des cœurs performants et efficients.
Sur notre Intel Core i9 14900K, on dispose de 20 cœurs et de 32 threads. Certains cœurs sont des cœurs performants, bénéficiant de la technologie hyperthreading, permettant de générer 2 threads. Ce sont les cœurs performants. Les cœurs efficients, en revanche, consomment moins d’énergie et ne disposent pas de l’hyperthreading. Nous avons donc un processeur avec 8 cœurs performants et 8 cœurs efficients ici.
![intel-core-i9-12900kf chipset z790](https://charlestech.fr/wp-content/uploads/2023/02/intel-core-i9-12900kf.jpg)
Pour rappel un chipset est un multiplexeur intégré à la carte mère qui permet la coordination entre les différents composants placés sur celle-ci, ce qui comprend la mémoire, le CPU, le GPU et tous les appareils PCIe que vous voulez placer dessus. Un chipset est ainsi composé de deux éléments principaux :
- Le Northbridge, qui s’occupe du trafic de données entre le CPU et la RAM.
- Le Southbridge, qui s’occupe des périphériques d’entrée et de sortie comme l’USB ou le/les PCI par exemple.
La plateforme Z790 est destinée aux processeurs de série 12 et 13 de chez Intel pour PC de bureau. Ce chipset propose des caractéristiques intéressantes, mais également une configuration USB intéressante. Si tout n’est pas disponible sur la carte-mère, voici ce qu’il peut supporter au total :
- Quatre USB 3.2 Gen 2×2 (20 Gb/s)
- Dix USB 3.2 Gen 2×1 (10 Gb/s)
- Dix USB 3.2 Gen 1×1 (5 Gb/s)
- Quatorze USB 2.0
On a là une belle plage de possibilité de connexion de périphériques externe. En outre, on profite ici de connecteurs de RAM permettant d’accueillir de la DDR5, un vrai plaisir pour un gain de performances. Malgré que ces dernières restent encore un peu limitées avec les fréquences de RAM actuelles, passer d’une DDR4 à 4000 MHz à une DDR5 à 6400 MHz peut s’avérer utile selon les cas.
Connectivité
La MSI MPG Z790 Carbon Max WiFi offre une connectivité complète, avec du Wi-Fi 7, du Bluetooth 5.4 ainsi qu’une connexion à internet filaire en 2,5 Gbit/s. Cependant, je trouve que cette connexion via RJ45 est un peu légère face à d’autres cartes concurrentes. Rien de dramatique toutefois, mais un peu plus de débit n’aurait pas été de refus. Pour les Wi-Fi 7 et Bluetooth 5.4, attention à bien avoir fait vos mises à jour de Windows.
PCI-Express et M.2
Concernant ces connecteurs ici, ils sont tous les deux câblés en x16 pour les deux plus grands, le plus petit est connecté en x1, on parle bien évidemment des connecteurs PCIe. L’un est un PCIe 5, le tout premier, celui avec l’armature en métal, celui de tout en bas est un PCIe 4 et celui du milieu est un simple PCIe 3, nul besoin de plus performant ici. Le premier se connecte au CPU, les autres au chipset Z790 directement.
![test msi z790 carbon max wifi avis (3)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-3-1024x563.jpg)
Concernant les connecteurs M.2, on en retrouve un total de 5 sur cette carte mère, avec la configuration suivante :
- 1 M.2 PCIe 4 x4 compatible avec les formats 2280 / 2260
- 1 M.2 PCIe 5 x4 compatible avec les formats 2280 / 22110 / 2260
- 1 M.2 PCIe 4 x4 compatible avec le format 2280 / 2260
- 1 M.2 PCIe 4 x4 compatible avec le format 2280 / 2260
- 1 M.2 PCIe 4 x4 / SATA compatible avec le format 2280 / 2260
Voici comment sont câblés les différents connecteurs :
1 périphérique | 2 périphériques | 3 périphériques | 4 périphériques | 5 périphériques | |
PCIe 16_1 | x16 | x16 | x16 | – | – |
PCIe 1_2 | x1 | – | – | – | – |
PCIe 16_3 | x16 | x4 | x4 | – | – |
M.2 | x4 | x4 | x4 | x4 | x4 |
Le tout étant compatible avec la technologie Intel Rapid Storage, ainsi qu’avec les supports PCIe RAID 0/1/5/10 en NVMe et en SATA, pour les utilisateurs qui connectent encore des SSD via un câble SATA dans leur PC. En somme, un package bien complet.
I/O Shield
Si vous me lisez souvent, vous ne serez pas sans savoir que j’apprécie les cartes avec un nombre incalculable de connecteurs USB à l’arrière. Pas de limite là-dessus, on peut brancher tout ce que l’on souhaite. Ici, MSI propose une connectique USB ultra-complète, avec :
- 2 USB-A 3.1
- 6 USB-A 3.2
- 1 USB-C 10 Gbit/s
- 1 USB-C 20 Gbit/s
- 1 HDMI
- 1 entrée RJ45 2,5 Gbit/s Ethernet
- 5 ports Jack
- 1 connecteur Wi-Fi pour 2 antennes
- 1 sortie optique
Le nombre de connecteurs USB est important, ce qui est une très bonne nouvelle pour les utilisateurs souhaitant connecter un grand nombre de périphériques. Cependant, ce que je note aussi, c’est l’absence totale de connecteurs USB 2.0, vieillissants et plus très utiles de nos jours.
![test msi z790 carbon max wifi avis (9)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-9-1024x563.jpg)
Tout cela permet de connecter des périphériques à foison, et même un SSD en permanence, comme le SanDisk Desk Drive récemment testé.
Alimentation
Une fois le processeur installé, les SSD et la RAM également, il faut alimenter la carte mère. Pour cela, c’est très simple, il suffit de connecter les 24 + 6 pins d’alimentation de la carte mère sur le bloc d’alimentation.
![test msi z790 carbon max wifi avis (5)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-z790-carbon-max-wifi-avis-5-1024x563.jpg)
Tout en haut à gauche, c’est l’alimentation pour le processeur, ici qui se fait en 8 + 8 pins. Le tout se branche aisément depuis l’alimentation qui dispose des connecteurs P8 / P4 spécialement pour le CPU. Attention toutefois, ne branchez pas de câble PCI ou depuis les entrées PCI à cet endroit. Cela permet cependant d’alimenter des processeurs puissants comme des Core i9.
BIOS de la MSI MPG Z790 Carbon Max WiFi
Le BIOS de la MSI MPG Z790 Carbon Max offre une version classique du BIOS très complète, avec des réglages poussés, et une version simplifiée. Pour cette partie, voyons rapidement la partie complète avant de passer sur l’autre affichage.
![test msi max z790 carbon avis (1)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-max-z790-carbon-avis-1.jpg)
Il est possible ici d’accéder à tous les réglages, avec quelques réglages rapides mais sinon, on est plus sur quelque chose de poussé. Toutefois, en appuyant sur la touche F7, on passe sur les réglages simplifiés, plus digestes pour certains.
![test msi max z790 carbon avis (2)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-max-z790-carbon-avis-2.jpg)
Sur les réglages simplifiés, il est possible de paramétrer rapidement certains composants de l’ordinateur, avec quelques boutons essentiels et rapides d’accès.
![test msi max z790 carbon avis (3)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-max-z790-carbon-avis-3.jpg)
Il en va de même pour le CPU mais également pour la RAM, on peut activer le XMP très rapidement, ou le désactiver, voir quelques paramètres de la mémoire de l’ordinateur, dont la vitesse, même si cette dernière est déjà indiquée en haut.
![test msi max z790 carbon avis (4)](https://charlestech.fr/wp-content/uploads/2024/05/test-msi-max-z790-carbon-avis-4.jpg)
Il est aussi possible de régler la vitesse des ventilateurs, personnellement, j’ai tout laissé par défaut, car mes ventilateur sont des Corsair et tout s’adapte dans iCue automatiquement.
Performances et benchmarks
Si les performances d’une carte mère ne peuvent pas se mesurer directement, c’est toutefois la capacité à supporter les divers composants qui se mesure sans difficulté. En effet, elle offre de très bonnes performances avec la configuration solide que je lui ai mise. Comme c’est une carte en ATX, elle supporte plus aisément les divers composants qu’on peut lui installer, pour la simple et bonne raison que le chipset est un modèle haut de gamme, certes, mais pas que. En effet, comme la carte est plus grande, cela laisse plus de place et ça évite aux composants de surchauffer, comme ils le feraient dans une configuration plus compacte.
Cette carte peut donc supporter un Intel Core i9, une GeForce RTX 4090 ainsi que 192 Go de RAM en DDR5, ça ne lui pose aucun souci. Elle est même déjà prête pour les prochaines cartes graphiques de chez Nvidia, en revanche, pour les prochains processeurs Intel, je ne sais pas. Tout dépendra si Intel change de stocket ou pas. Dans tous les cas, voici la configuration utilisée avec cette carte :
- Processeur : Intel Core i9 13900K
- Carte graphique : Nvidia GeForce RTX 4080 Super
- RAM : Corsair Dominator Titanium First Edition 2 x 16 Go
- SSD : Crucial T700
La configuration est solide, pas extrême non plus, mais le principal est de pouvoir overclocker tout ça. Pour ma part, je peux pousser la vitesse du processeur, avec un Silent Loop 2 en 360 mm de chez Be Quiet!, on est plutôt tranquille sur les performances de ventilation.
Processeur
Le CPU qui est ici un Intel Core i9 13900K est le plus performant que j’ai pu avoir sous la main. Ce dernier offre de très bonnes performances et peut être overclocké très facilement. Voici ses performances sur Geekbench :
Single-core | Multi-core |
2760 | 19523 |
Ce modèle, l’un des plus puissants du marché, nous promet des scores honorables. Nous avons donc vérifié cela avec CineBench, un de nos logiciels de benchmark pour les PC que nous testons.
Single-core | Multi-core |
2098 | 35835 |
Le score est honorable ici, il surpasse largement de nombreux autres processeurs si bien en single-core qu’en mono-core. Il est très rare toutefois que la carte-mère réussisse à bottleneck un processeur, mais ça peut arriver en cas de grosses incohérences entre la carte et le reste du matériel. Ici par exemple, une carte entrée de gamme à 130 euros, pourrait sans souci brider le CPU. Mais celle-ci ne le peut pas, le chipset est puissant.
Stockage
Niveau stockage, j’ai pu installer dans un premier temps, un SSD en PCIe 4, et dans un second temps, un SSD en PCIe 5. Bien évidemment, c’est ce résultat qui nous intéresse, et il se montre convaincant.
Débit max lecture séquentielle | Débit max écriture séquentielle |
12320 Mo/s | 11725 Mo/s |
Les débits sont également très bons sur le T500 du même constructeur, qui se connecte lui en revanche, en PCIe 4.
RAM
Quel bonheur de voir une carte mère qui permet d’utiliser mon kit de RAM à 7400 MHz à sa pleine capacité, avec une carte supportant les débits jusqu’à 8000 Mt/s, autrement dit les kits de mémoire cadencés à 8000 MHz. Ici, les débits sont excellents, avec des résultat dépassant les 100 Go/s en lecture.
Lecture | Écriture | Copie | Latences |
106,9 Go/s | 94,8 Go/s | 98,9 Go/s | 70,2 ns |
De même en écriture et en copie, la RAM titille les 100 Go/s, avec moins de 70 ns de latences. La gestion des profils XMP et de la RAM sur cette carte mère est excellente.
Carte graphique
Niveau carte graphique, si l’alimentation le permet, et elle le permet forcément sur une carte aussi haut de gamme, il est possible d’overclocker sa carte, tout comme son processeur. Pour ma part, j’y ai installé une RTX 4080 Super de chez Nvidia, en version Founders Edition, mais également une 4080 Super ROG Strix, une 4070 Ti Super ROG Strix et des 4070 Super. Tout fonctionne à la perfection quoi qu’il arrive.
Dans tous les cas, cette MSI MPG Z790 Pro Carbon Max WiFi permet de libérer sans aucun souci, les pleines performances de tous les composants que l’on y installe, même si l’on y met plusieurs cartes graphiques.
Connexion réseau
En termes de connexion réseau, on profite d’un connecteur Ethernet RJ45 2,5 Gbit/s permettant de se connecter en filaire et de profiter d’un très bon débit. Faut-il encore avoir la box qui le permet toutefois. Sinon, en Wi-Fi, la carte est nativement compatible avec la technologie Wi-Fi 7.
Cela permet, encore une fois, si vous avez un routeur compatible, comme un Asus ROG Rapture GT AXE 16000, de profiter d’une connexion rapide. Cependant, on regrette que trop peu de routeurs Wi-Fi 7 ne soient disponibles sur le marché à l’heure actuelle, mais ça arrivera dans quelques semaines / mois.
Performances générales
D’un point de vue général, cette MSI MPG Z790 Carbon Max WiFi fonctionne à merveille, ses fonctionnalités sont très complètes et j’apprécie la petite carte d’extension, avec les deux entrées DisplayPort, ainsi que les connecteurs USB-C avec sortir PowerDelivery et DisplayPort.
Cela permet de faire passer la carte graphique en USB-C, grâce à cette carte, tout en connectant un écran, permettant lui-même de recharger un appareil. C’est assez technique et il faut en avoir l’utilité, mais quand on a besoin de ce genre de connexion, c’est on ne peut plus pratique !
Sinon, pour le reste, la carte est fiable, intéressante, rétro-éclairée, ce qui fera plaisir aux gamers, et les câbles fournis avec sont nombreux, on a besoin de rien de plus !
MSI MPG Z790 Carbon Max WiFi : Avis
Si vous cherchez une bonne carte mère complète et à un prix intéressant, alors la MSI MPG Z790 Carbon Max WiFi est faite pour vous. Avec son look sobre mais RGB tout de même, ses fonctionnalités riches et nombreuses, mais également ses bonnes performances, elle a tout pour plaire, surtout qu’elle n’est pas excessivement onéreuse par rapport à ce qu’elle propose.
