Test MSI MPG Z890 Carbon WiFi : La carte mère costaude pour CPU et GPU dernière génération

Caractéristiques de la MSI MPG Z890 Carbon WiFi

Modèle	MSI MPG Z890 Carbon WiFi
Chipset	Z890
Processeurs supportés	Intel Core Ultra de seconde génération
Socket	Socket Intel LGA 1851 pour processeurs Intel
Mémoire maximum	192 Go DDR5 Non-ECC, Un-buffered Memory
Options	Supports Intel Extreme Memory Profile (XMP) Chipset Z890 Optimum III AMD Crossfire X Profils XMP et overclocking
Compatibilité PCI Express	Compatibilité PCI Express 4.0 deux voies (x16, M.2 x4) PCIe 5 x16_1 x16, x8, x4, x2 PCIe 4 x16_2 x16, x8, x4, x2 PCIe 3 x16_3 x16, x8, x4, x2 1 M.2 PCIe 5 x4 4 x M2 PCIe 4 x4
Connectivité réseau	RJ45 5 GbE (Intel Killer E5000B) RJ45 2,5 GbE (Intel i226-V) Bluetooth 5.4 Wi-Fi 7
Entrées / Sorties	2 USB-C / Thunderbolt 4 à 40 Gbit/s 10 USB-A 3.1 1 USB-C 10 Gbit/s 1 HDMI 1 entrée RJ45 2,5 Gbit/s Ethernet 1 entrée RJ45 5 Gbit/s Ethernet 2 ports Jack 1 connecteur Wi-Fi pour 2 antennes 1 sortie optique
BIOS	256 Mb Flash ROM, UEFI AMI BIOS

Design et conception

Qui dit nouveau chipset, le Z890, dit nouveau stocket ici, avec un LGA 1851, conçu pour accueillir les nouveaux processeurs Intel Core Ultra. C'est avec le nouveau Intel Core Ultra 7 265K que j'ai pu tester cette carte mère très intéressante, mais surtout, haut de gamme. En effet, vendue pour environ 600 euros chez les principaux revendeurs, c'est un modèle assez onéreux que tout le monde ne pourra pas se payer. C'est bien dommage, car elle a des performances à revendre !

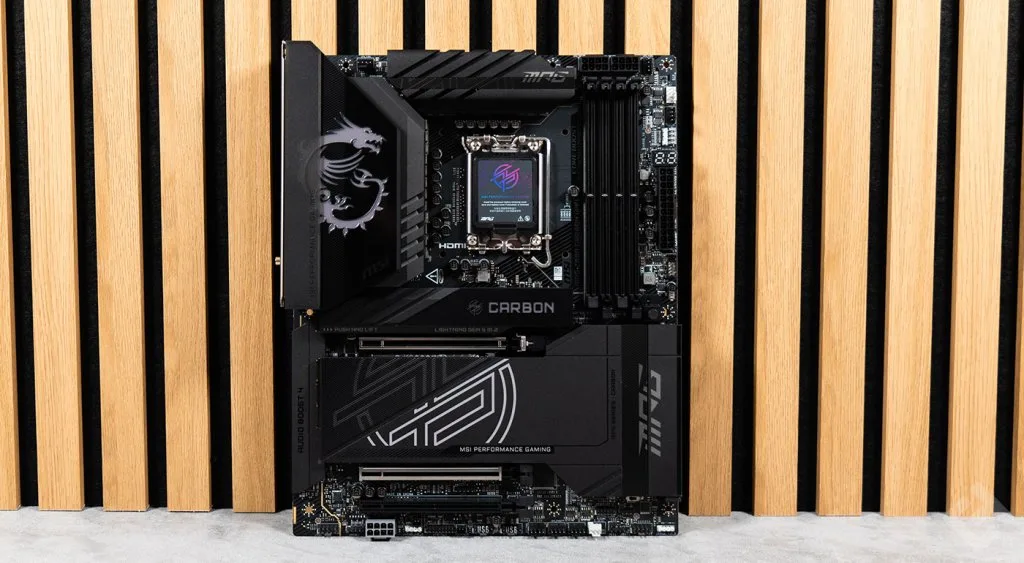

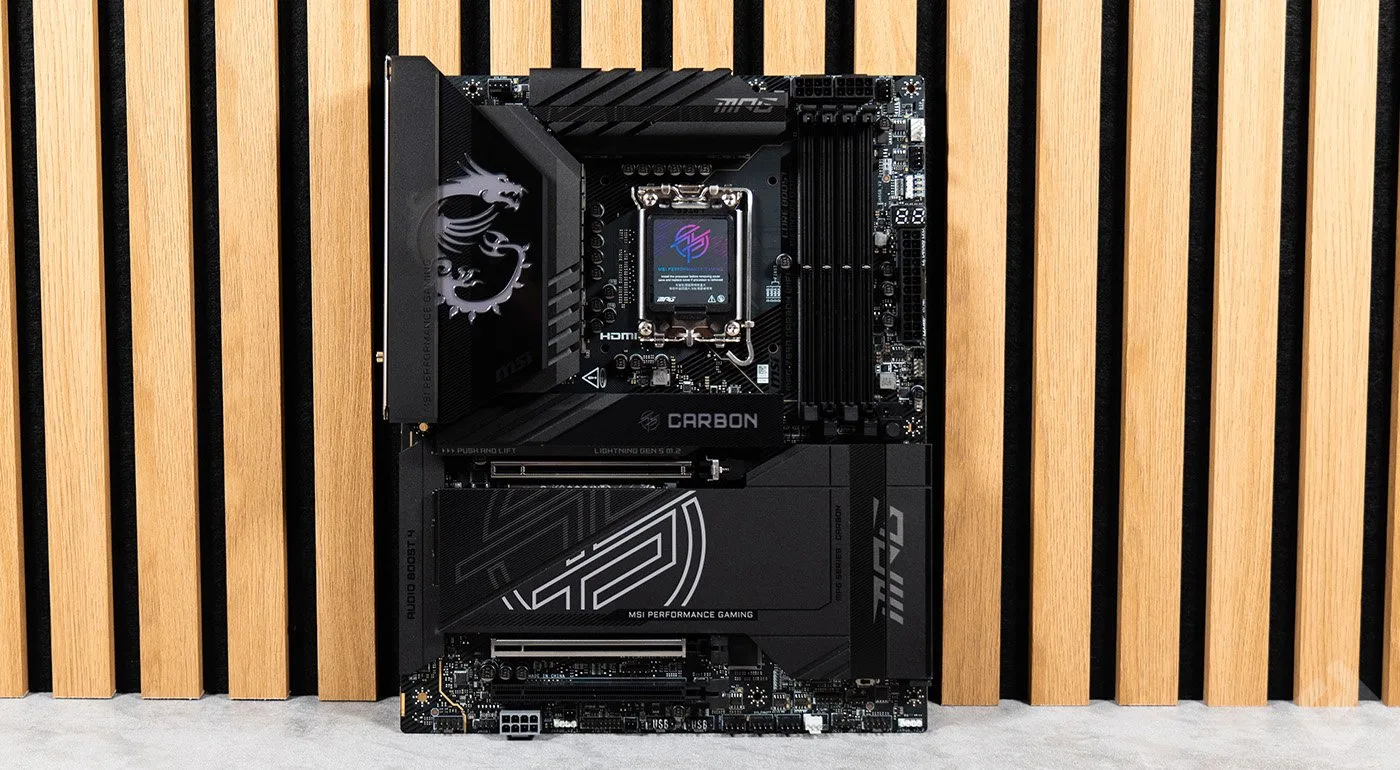

Sur la carte, toute de noir vêtu, ce qui semble assez logique pour une version "Carbon", on peut remarquer plusieurs choses. Déjà, MSI a pris le soin de retirer les vis au niveau des emplacements pour SSD. On ne retrouve que 2 dissipateurs thermiques ou groupes de dissipateurs, qui se retirent en appuyant sur une attache, permettant de libérer la pièce de métal.

Un des emplacements NVMe est compatible avec les SSD en PCIe 5 et par ailleurs, ce derier est assez mince. Il est rétro-éclairé avec la mention "CARBON", ce qui ajoute un petit côté esthétique fort agréable. L'autre, c'est une plaque entière qui cache quatre emplacements pour SSD, à l'image de la Gigabyte Z790 Aorus Pro X, c'est une très bonne idée. Cet élément a été corrigé par rapport à la précédente Z790 Carbon Max WiFi.

Cette carte mère est conçue pour des processeurs performants. En d'autres mots, n'allez pas coller un Core Ultra 5 ou inférieur sur une carte mère en Z890, ça serait gaspiller votre argent dans le vide.

Pour alimenter ceci, un total de 23 phases d'alimentation sont réparties au-dessus et sur la gauche du stocket. On trouve également sur cette carte mère, de la connectique PCIe pour des cartes graphiques, avec certes, seulement trois connecteurs, mais sur cette version, deux sont dotés d'une armature métallique, permettant de renforcer ces connecteurs face à des cartes graphiques toujours plus lourdes.

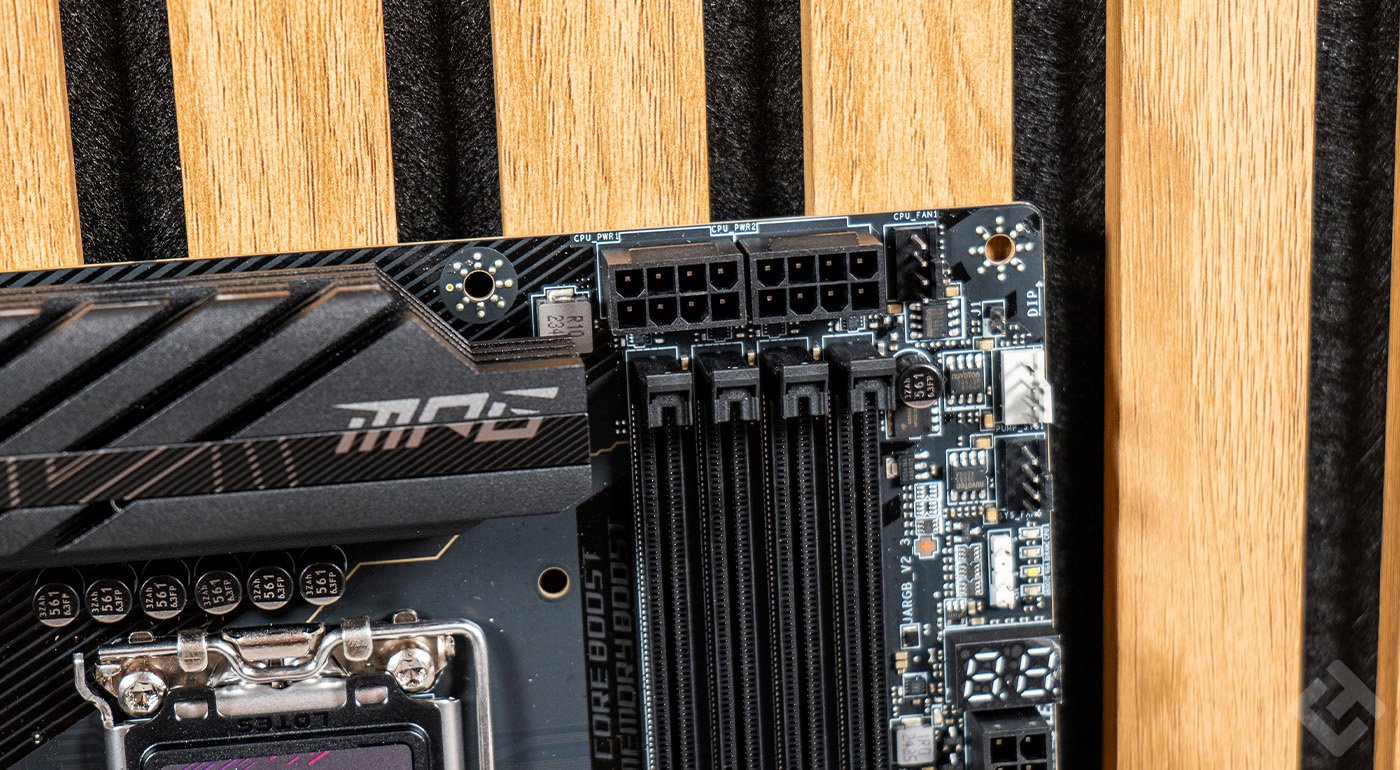

Les slots de RAM sont au nombre de quatre, et petit aspect encore pratique ici, les connecteurs d'alimentation pour le processeur sont au-dessus de la RAM, et non plus planqués entre le north bridge et l'I/O Shield ! C'est une bonne nouvelle, cela permet de brancher la carte bien plus facilement, je peux vous le certifier.

En revanche, sur le côté, se trouvent les connecteurs USB 3.1 et USB-C 3.2, avec des connecteurs peu facilement accessibles quand on utilise un boitier comme le mien, pour l'instant un NZXT H7 Flow 2024. Cependant, pour la discrétion, c'est le top !

Un autre petit défaut que je peux souligner, c'est concernant la connectique USB 2.0 interne. En effet, ce n'est pas terrible d'avoir que deux connecteurs. Ceux qui ont des systèmes comme du Corsair iCue Link, seront forcément déçus par la présence de seulement deux connecteurs et non trois, comme sur ma carte précédente avec mon ancienne configuration.

On passe rapidement sur l'I/O Shield avant d'en parler plus précisément, on retrouve sur ce dernier pas mal de connecteurs USB, que ça soit de l'USB-C mais également de l'USB-A, avec une disparition de la connectique USB 2.0, ici, place nette pour de l'USB 3.1, quel bonheur !

Une connectivité intéressante

On parle ici plus en détail de la connectivité de cette MSI MPG Z890 Carbon WiFi, avec pas mal de connecteurs. On note déjà que la carte est dotée d'une connectivité Wi-Fi 7 pour un internet sans fil ultra-rapide, ainsi que du Bluetooth 5.4. Mais ce n'est pas tout, car la carte se dote également d'un connecteur RJ45 à 5 Gbit/s.

PCI-Express et M.2

Concernant ces connecteurs, les trois sont câblés en x16. Les connecteurs PCIe 5, au nombre de deux, sont aisément identifiables, avec leur armature métallique. C'est une très bonne chose, ces derniers sont plus solides pour accueillir divers composants, à commencer par une carte graphique. Un bouton permet sur le premier, de libérer la carte installée facilement, encore une excellente chose.

Concernant les connecteurs M.2, ils sont 5 sur cette carte mère, avec la configuration suivante :

• 1 M.2 PCIe 5 x4 compatible avec les formats 2280 / 2260
• 1 M.2 PCIe 4 x4 compatible avec les formats 2280 / 2260
• 1 M.2 PCIe 4 x4 compatible avec le format 2280 / 2260
• 1 M.2 PCIe 4 x4 compatible avec le format 2280 / 2260 / 22110
• 1 M.2 PCIe 4 x4 / SATA compatible avec le format 2280 / 2260

Voici comment sont câblés les différents connecteurs :

	1 périphérique	2 périphériques	3 périphériques	4 périphériques	5 périphériques
PCIe 16_1	x16	x16	x16	–	–
PCIe 16_2	x16	–	–	–	–
PCIe 16_3	x16	x4	x4	–	–
M.2	x4	x4	x4	x4	x4

Le tout étant compatible avec la technologie Intel Rapid Storage, ainsi qu’avec les supports PCIe RAID 0/1/5/10 en NVMe et en SATA, pour les utilisateurs qui connectent encore des SSD via un câble SATA dans leur PC. En somme, un package bien complet.

I/O Shield

Si vous me lisez souvent, vous ne serez pas sans savoir que j'ai limite un fétichisme pour les cartes mères avec un nombre important de connecteurs USB à l'arrière, mais ici, MSI propose quelque chose au-delà de mes espérances ! Que dis-je, une orgie de connecteurs USB ! Voici la configuration :

• 10 connecteurs USB-1 3.1 à 10 Gbit/s
• 2 connecteurs USB-C 4.0 Thunderbolt 4 à 40 Gbit/s
• 1 connecteur USB-C 3.2 Gen 2 x 2 à 20 Gbit/s
• 1 Ethernet RJ45 à 2,5 Gbit/s
• 1 Ethernet RJ45 à 5 Gbit/s
• 1 sortie HDMI
• 2 antennes Wi-Fi
• 1 sortie optique S/PDIF
• 1 connecteur Jack 3,5 mm entrée micro
• 1 connecteur Jack 3,5 mm sortie casque / enceintes

À travers cette connectique excessivement solide, on a le plaisir de retrouver des connecteurs Thunderbolt 4 / USB 4 avec des débits montant à 40 Gbit/s, supportant également une charge 15 watts, ce qui n'est pas mauvais. Exit les connecteurs USB 2.0 ici, bon débarras !

Alimentation

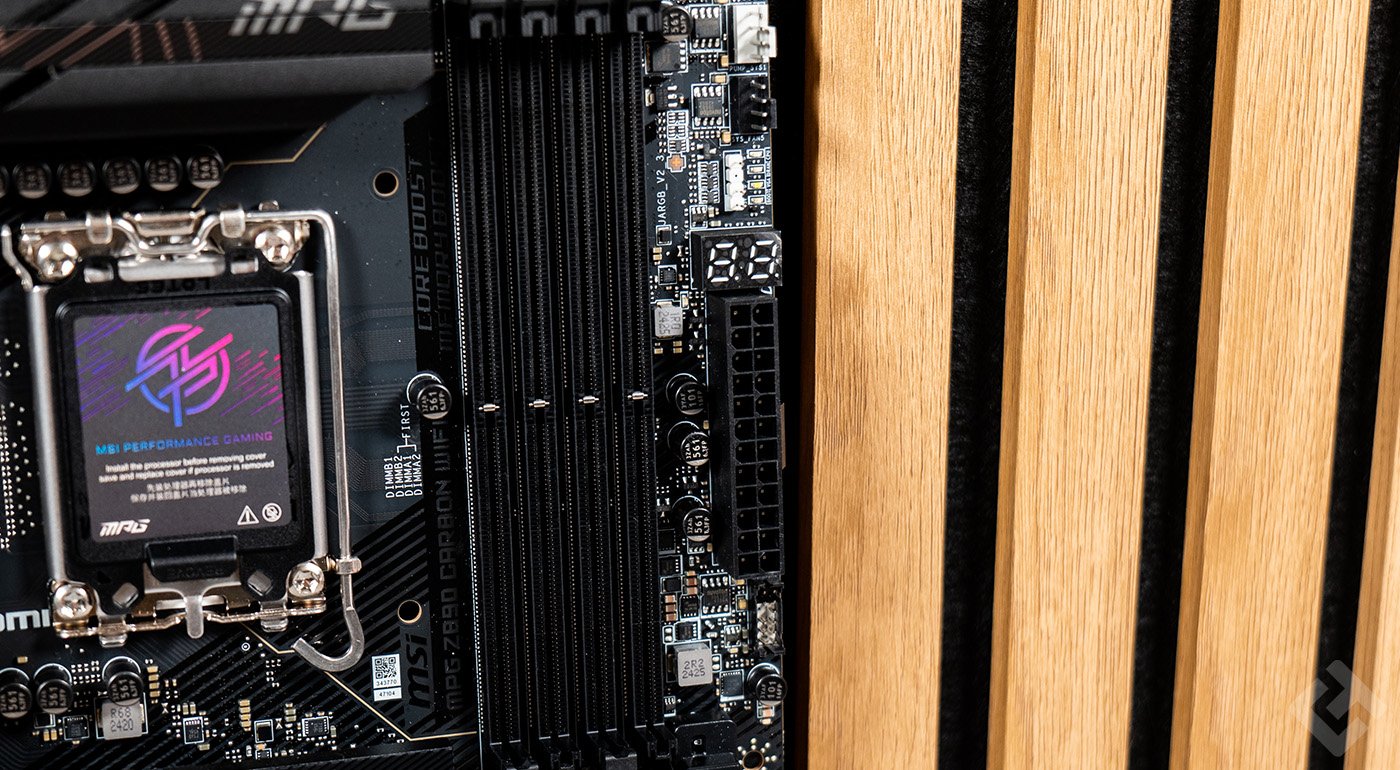

Une fois tout installé, c'est au tour de l'alimentation, on peut connecter la carte mère en 24 + 6 pins sur le côté, c'est très classique ici. Toutefois, je regrette le fait que ce connecteur ne soit pas, à l'instar des connecteurs USB frontaux internes, orienté sur le côté, mais rien de dramatique ici.

L'alimentation pour le processeur a été idéalement placée sur la partie supérieure droite, soit juste au-dessus des slots de RAM, ce qui est une très bonne idée. Cela permet d'éviter les contorsions de doigts en essayant de mettre les connecteurs quand on change juste la carte mère du PC. La connexion se fait ici en 8 + 8 pins, c'est classique. Attention toujours à ne pas brancher de câble PCI ici !

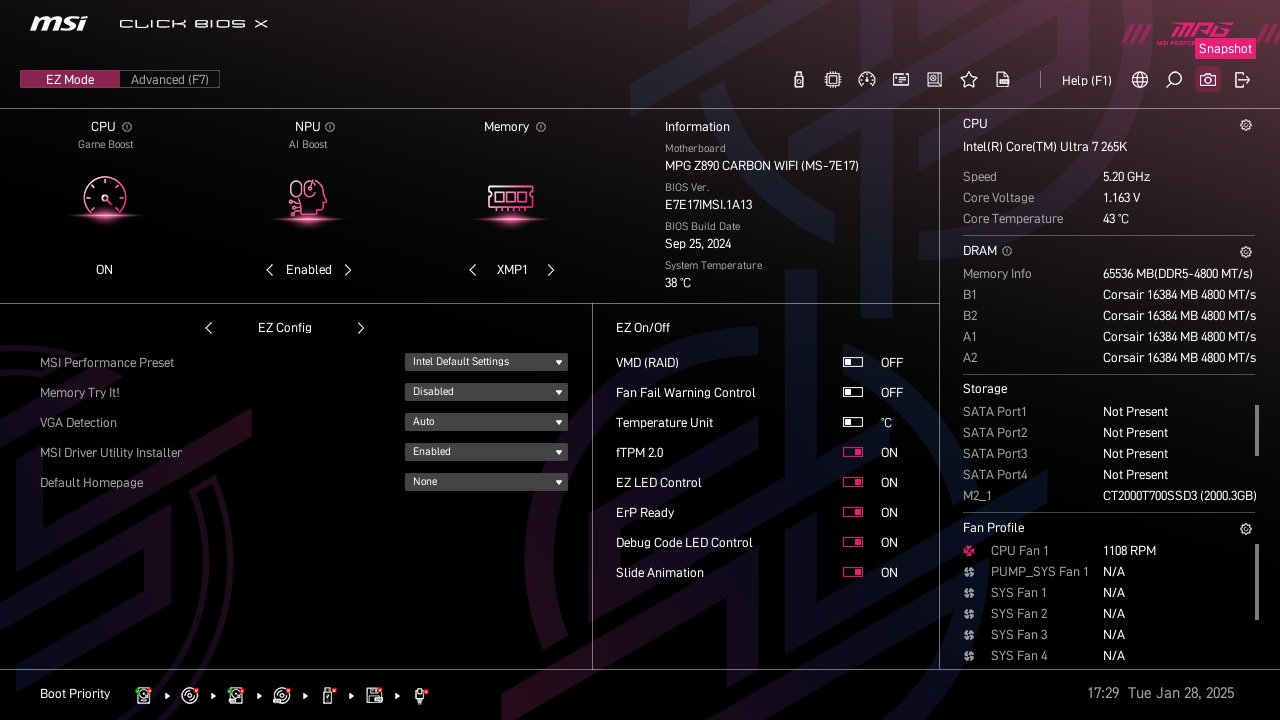

BIOS de la MSI MPG Z890 Carbon WiFi

Dans le BIOS de la carte mère, on peut configurer divers modes, comme le Game Boost pour le CPU, le AI Boost pour le NPU du processeur, ainsi que le mode XMP pour la RAM.

MSI propose également divers modes de performances, nommés MSI Performance Preset, avec un mode par défaut, et trois modes qui poussent encore plus les paramètres du PC, en overclockant certains composants.

Il n'y a pas que le "easy mode" qui est disponible, un mode classique avancé est également disponible, pour les utilisateurs plus aguerris.

Performances et benchmarks

Il est bien difficile de mesurer les performances d'une carte mère, c'est pourquoi je mesure les performances de chaque composant indépendamment, ce qui donne ensuite un résultat pour la carte en elle-même. C'est ici une carte mère au format ATX, qui supporte des composants haut de gamme. En effet, la MSI MPG Z890 Carbon WiFi est dotée du chipset le plus haut de gamme sur le marché, lui permettant d'accueillir volontiers, les derniers Core Ultra et les dernières RTX 5000 series.

Elle a donc reçu pour le test, un Intel Core Ultra 7 265K, un processeur assez costaud, mais pas le plus gros non plus, ainsi qu'une GeForce RTX 4080 Super, le test ayant été mené avant la sortie des RTX 5000 series. Voici la configuration que j'ai utilisé pour cette carte mère :

• Processeur : Intel Core Ultra 7 265K
• Carte graphique : Nvidia GeForce RTX 4080 Super FE
• RAM : Corsair Dominator Titanium RGB (4 x 16 Go cadencés à 6600 MHz)
• SSD : Crucial T705

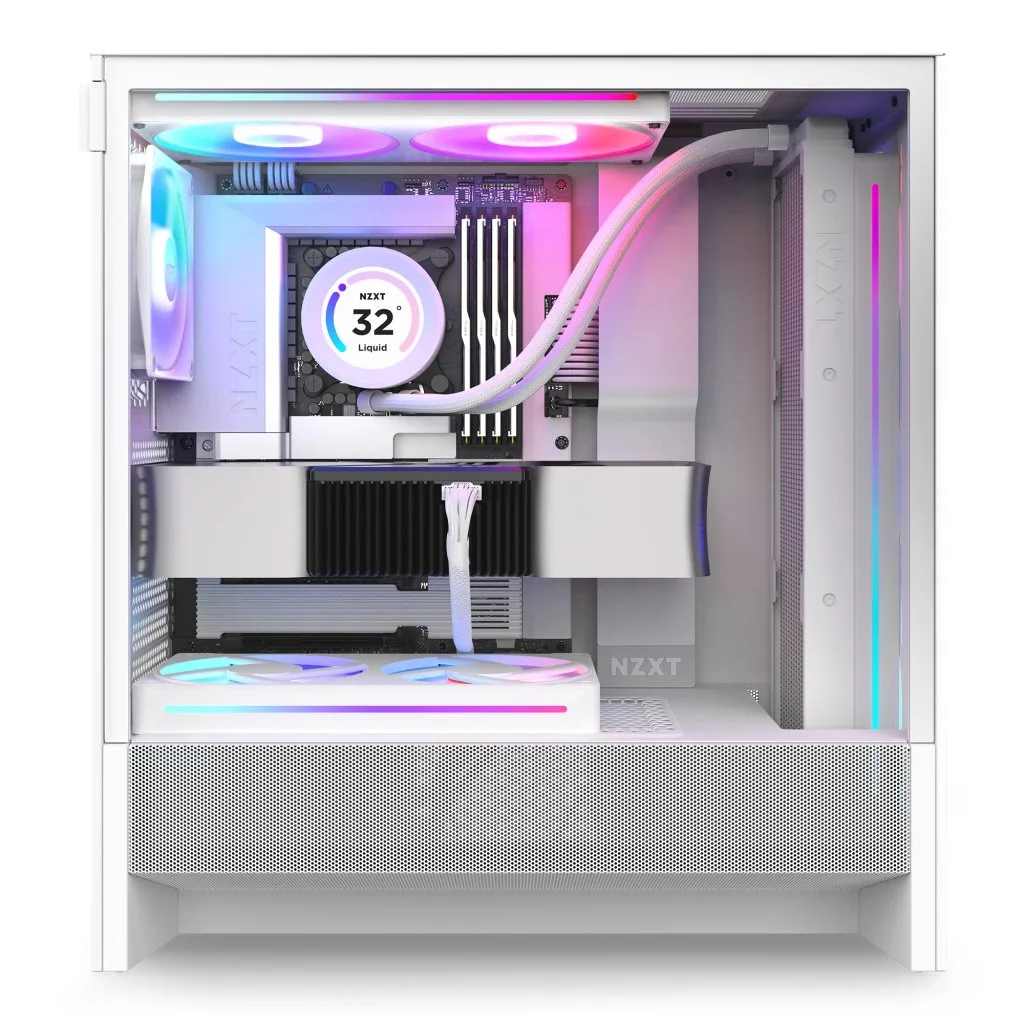

La configuration est donc assez costaude, mais ce n'est pas le maximum de ce que l'on peut faire. Le tout est rafraichi par un total de 7 ventilateurs dans le NZXT H7 Flow RGB 2024, ainsi qu'un watercooling NZXT Kraken Elite 360 RGB.

Processeur

Le CPU qui est ici un Intel Core Ultra 7 265K est un des plus performants que j'avais sous la main. Ce dernier offre de très bonnes performances et peut être overclocké très facilement. Voici ses performances sur GeekBench :

Single-core	Multi-core
2508	17 979

Ce modèle, l’un des plus puissants du marché, nous promet des scores honorables. Nous avons donc vérifié cela avec CineBench, un de nos logiciels de benchmark pour les PC que nous testons.

Single-core	Multi-core
1791	33 653

Le score est honorable ici, il surpasse largement de nombreux autres processeurs si bien en single-core qu’en mono-core. Il est très rare toutefois que la carte-mère réussisse à bottleneck un processeur, mais ça peut arriver en cas de grosses incohérences entre la carte et le reste du matériel. Ici par exemple, une carte entrée de gamme à 130 euros, pourrait sans souci brider le CPU. Mais celle-ci ne le peut pas, le chipset étant le plus puissant.

Stockage

Pour le stockage, j'ai installé dans un premier temps, un SSD PCIe 4. Cependant, je l'ai remplacé par un SSD en PCIe 5 pour le test, ce qui m'a donné de très bons débits. J'utilise habituellement le T700 de chez Crucial, mais j'ai réveillé le T705 qui dormait sagement dans un placard pour ce test.

Débit max lecture séquentielle	Débit max écriture séquentielle
12 230 Mo/s	11 812 Mo/s

Les débits sont très bons ici, rien à signaler à ce sujet ! Concernant les débits en PCIe 4, c'est le Lexar NM790 qui m'a servi pour ce test, son excellence marque des débits toujours aussi impeccables, décidément, ce SSD est une folie !

RAM

Quel bonheur de voir une carte mère qui permet d’utiliser mon kit de RAM à 6600 MHz à sa pleine capacité, avec une carte supportant les débits jusqu’à 8000 Mt/s, autrement dit les kits de mémoire cadencés à 8000 MHz. Ici, les débits sont excellents, avec des résultat dépassant les 100 Go/s en lecture.

Lecture	Écriture	Copie	Latences
107,2 Go/s	95,7 Go/s	99,1 Go/s	68,1 ns

De même en écriture et en copie, la RAM titille les 100 Go/s, avec moins de 70 ns de latences. La gestion des profils XMP et de la RAM sur cette carte mère est excellente.

Carte graphique

Niveau carte graphique, si l’alimentation le permet, et elle le permet forcément sur une carte aussi haut de gamme, il est possible d’overclocker sa carte, tout comme son processeur. Pour ma part, j’y ai installé une RTX 4080 Super de chez Nvidia, en version Founders Edition, mais également une 4080 Super ROG Strix, une 4070 Ti Super ROG Strix et des 4070 Super. Tout fonctionne à la perfection quoi qu’il arrive.

Dans tous les cas, cette MSI MPG Z890 Pro Carbon WiFi permet de libérer sans aucun souci, les pleines performances de tous les composants que l’on y installe, même si l’on y met plusieurs cartes graphiques.

Connexion réseau

Pour ce qui est de la connexion, je suis on ne peut plus ravi par le connecteur RJ45 à 5 Gbit/s au dos de la carte, qui permet des débits très élevés. Faut-il toutefois avoir de quoi le connecter, ce qui n'est pas gagné pour tout le monde. Ceci-dit, on peut également utiliser la connexion Wi-Fi 7 de la carte, avec un routeur dédié, ou bien avec une box Wi-Fi 7, même si à l'heure actuelle, il n'y en a que très peu sur le marché.

Performances générales

Niveau performances générales, cette carte mère fonctionne parfaitement. J'adore le petit dragon de chez MSI rétro-éclairé, mais je trouve dommage que ce dernier soit partiellement caché par un cache en plastique légèrement transparent sur une partie. Pour le reste, les connecteurs USB-C sont en nombre, les connecteurs USB-A aussi, tous les composants fonctionnent à leurs performances maximales, que demander de plus ?

MSI MPG Z890 Carbon WiFi : Avis

La MSI MPG Z890 Carbon WiFi est une très bonne carte mère. Il subsiste toutefois un petit regret concernant le nombre de connecteurs USB 2.0 internes, seulement au nombre de deux. POur tout le reste, j'en suis convaincu à 100%. Le seul hic, le prix, qui risque de faire mal. En effet, 600 euros quasiment dans une carte mère, ce n'est pas tout le monde qui peut se l'offrir ! Cependant, au vu des performances qu'elle offre et des prestations incluses, tout a un prix.
