Test MSI MAG Pano M100R PZ : Un boitier optimisé pour un câblage à l’arrière de la carte mère

Charles Gouin-Peyrot
Charles Gouin-Peyrot
Published: 30/07/2024
Last updated: 30/07/2024
Ce site utilise des liens affiliés qui participent aux revenus du site. En les utilisant, ça ne vous coûte pas plus cher, mais un pourcentage nous est reversé pour continuer à vous informer et à proposer des tests toujours plus complets.
Partager
test msi mag pano m100r pz avis (1)
7.5
Test du MSI MAG Pano M100R PZ
Sommaire
Design du MSI MAG Pano M100R PZCaractéristiques du MSI MAG Pano M100R PZFonctionnalités du MSI MAG Pano M100R PZNuisances sonores du MSI MAG Pano M100R PZTest MSI MAG Pano M100R PZ : Avis

Le MSI MAG Pano M100R PZ est un boitier PC optimisé pour un câblage de la carte mère sur l’arrière. Envoyé en duo avec la B650M Project Zero, il fait partie également de la gamme Project Zero de chez MSI, qui promet zéro câbles apparents, ou presque. En effet, seule la carte graphique sera à connecter sur l’avant quant à elle, mais ce boitier assez compact et vitré sur la moitié de sa surface, est très intéressant.

Design du MSI MAG Pano M100R PZ

Le MSI MAG Pano M100R PZ est un boitier quasi intégralement fenêtré, certes pas ultra optimisé pour un airflow aux petits oignons, mais diablement bien fini. Sur la face avant, se trouve une vitre, qui remonte et redescend sur la partie supérieure. Cette dernière permet effectivement de voir toute la config, ainsi que les quelques lumières RGB qui y sont intégrées.

D'autres articles intéressants

Test Corsair M75 : Une souris filaire mais performante
Test Redmi Note 13 Pro+ 5G : Du milieu de gamme, mais des performances remarquables
Test Bagotte BG800 : Un aspirateur connecté avec un bon rapport qualité / prix
Test Sony INZONE M9 : De la qualité et des performances
Test AOC 24V5C / BK : Un écran 75 Hz avec de l’USB-C

test msi mag pano m100r pz avis (1)

La tranche gauche est coupée en biseau, avec ici également une vitre, qui permet la redescente de la façade supérieure jusqu’au coin gauche. Ce dernier, est naturellement fenêtré également. On note par ailleurs que la vitre se retire aisément, il suffit de tirer dessus via la partie haute et de la relever, pour la retirer des crans dans lesquels elle sest fixée en bas.

test msi mag pano m100r pz avis (4)

Ici, pas de vis pour fixer les panneaux latéraux, ce qui est bien plus pratique.

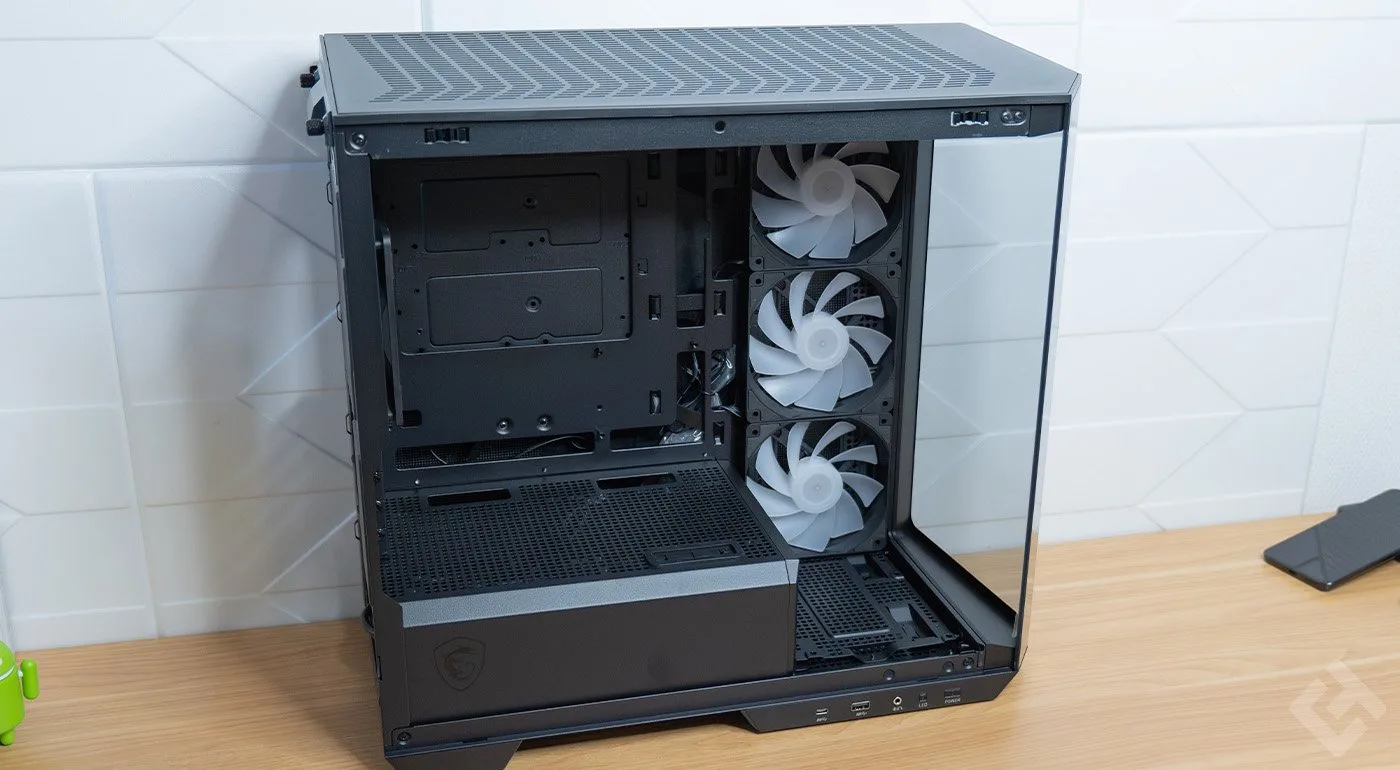

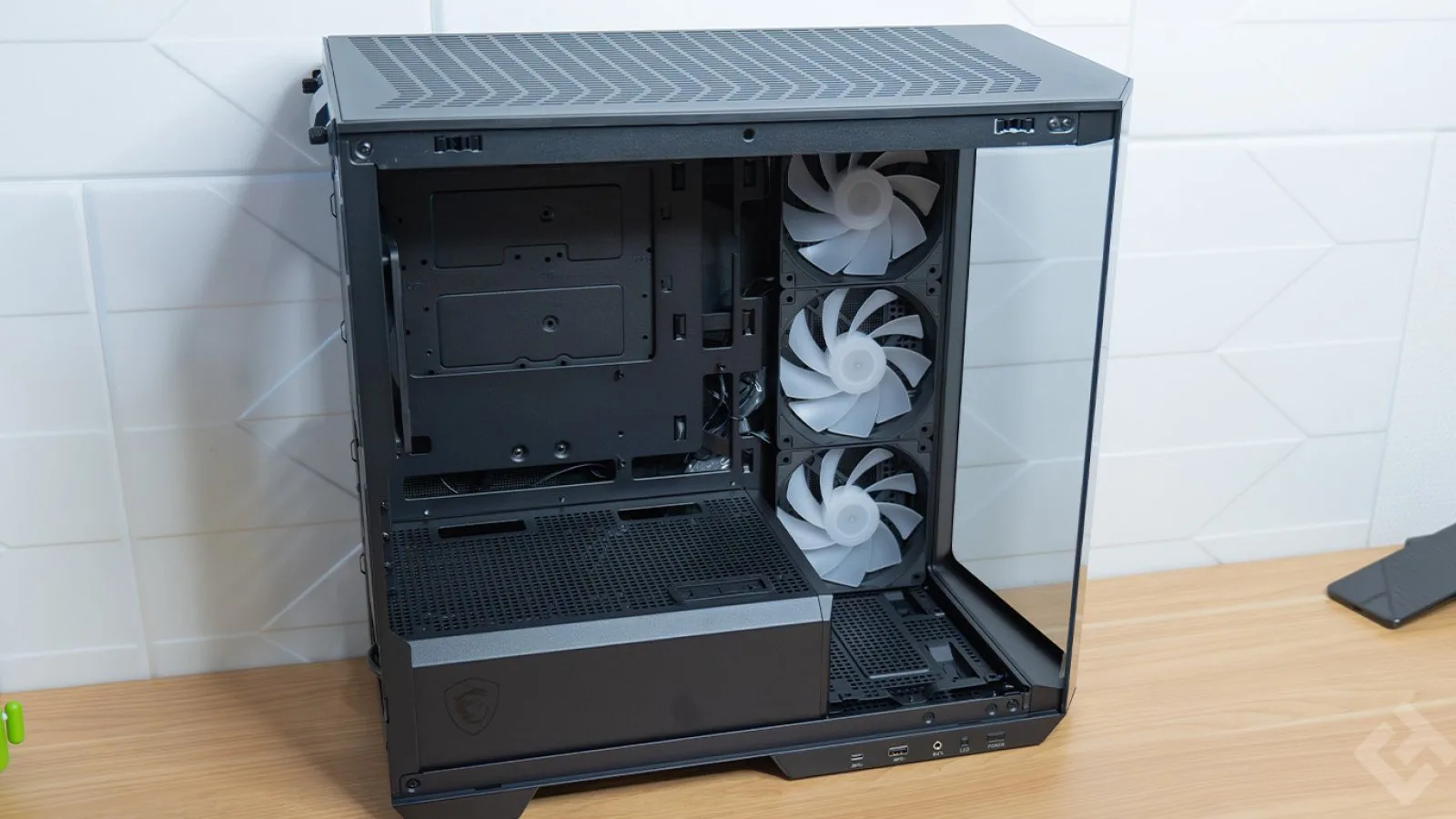

Sur la partie droite, se trouve un panneau métallique, avec quelques perforations permettant de laisser passer l’air aspiré par les ventilateurs. Le reste est plein, il cache les câbles du boitier et de toute l’installation du PC. Dans le boitier, sont installés trois ventilateurs latéraux, ainsi qu’un ventilateur arrière, tous rétro-éclairés.

test msi mag pano m100r pz avis (5)

Concernant le front-panel, qui n’est pas vraiment frontal ici mais latéral, on y retrouve un bouton permettant de contrôler les lumières RGB du boitier, un autre pour le démarrage. Avec ceci, un port USB-C et un port USB-A, ainsi qu’un port Jack 3,5 mm entrée / sortie.

test msi mag pano m100r pz avis (2)

Ce que je déplore fortement ici, outre la présence d’un seul USB-A, c’est que la connectique interne a été optimisée pour l’USB 3.1, mais pas pour le connecteur USB-C interne. Si le connecteur USB 3.1 est coudé, ce qui est une très bonne chose, ce n’est pas le cas du connecteur USB-C interne. Par conséquent, il n’est pas possible de brancher le port USB-C interne, sans forcer, ce qui cause deux soucis.

Premièrement, le panneau droit du boitier peut sauter à tout moment et se retirer, mais on endommage également le câble USB-C interne du boitier.

Concernant la partie basse, cette dernière est séparée en deux parties. L’une, permettant de cacher très convenablement l’alimentation, mais pas pleine, l’autre en revanche, sur l’avant, redescend. Il est possible d’ajouter des ventilateurs additionnels, la partie haute, sur l’arrière, dispose de deux passages, permettant d’y loger le câble de la carte graphique.

test msi mag pano m100r pz avis (9)

Au dos du boitier, se trouve l’emplacement pour l’I/O Shield de la carte mère, ainsi que 5 caches pour les sorties PCI. En revanche ici, impossible de mettre la carte graphique à l’horizontale.

test msi mag pano m100r pz avis (3)

MSI fournit également quelques accessoires, dont un pied notamment, lequel permet de tenir la carte graphique si cette dernière est trop lourde, comme une MSI Suprim X par exemple, mais également des serre-câbles, diverses vis, et un niveau.

Caractéristiques du MSI MAG Pano M100R PZ

Modèle MSI MAG Pano M100R PZ
Format du boîtier Moyen tour
Couleur du boîtier Noir
Fenêtré Oui
Type de vitre Verre trempé
RGB/ARGB Oui
Format de la carte mère
  • Mini-ITX
  • Micro-ATX
Nombre de slot de stockage
  • 2 SSD 2,5 pouces SATA
  • 2 HDD 3,5 pouces
Dimensions
  • Largeur : 235 mm
  • Hauteur : 440 mm
  • Profondeur : 405 mm
Poids 8,6 kg
Connectique
  • 1 USB-A 3.0
  • 1 USB-C 3.2
  • 1 Jack 3.5 mm
Nombre de ventilateurs fournis
  • 4 ventilateurs 120 mm
Couleurs des ventilateurs Noirs

Fonctionnalités du MSI MAG Pano M100R PZ

Le MSI MAG Pano M100R PZ dispose d’un filtre en dessous du boitier, qui occupe toute la longueur de ce dernier, permettant d’éviter à la poussière d’entrer dans le boitier. Ce dernier dispose également d’un filtre sur la partie supérieure, mais intégré dans le panneau supérieur du boitier, il est non amovible.

Cette partie supérieure laisse par ailleurs passer l’air parfaitement, avec moult trous dans le boitier pour un bon airflow. Niveau format, le boitier ne supporte pas les cartes mères au delà du format micro ATX, mais la carte mère que le constructeur nous a fourni est de ce format.

test msi b650m project zero avis (14)

L’alimentation se loge facilement, mais via l’intérieur du PC, elle ne peut pas se loger depuis l’arrière en retirant un cache comme sur le Dark Base 701.

Toutefois, il est regrettable concernant le front-panel, enfin le lateral-panel du coup, que ce dernier ne dispose que d’un seul connecteur USB-A.

Il est également possible, au dos de la carte mère, de loger trois SSD SATA ou HDD en 2,5 pouces et deux HDD en 3,5 pouces. On y trouve également au dos de la carte mère, un contrôleur avec tous les ventilateurs à y brancher, pour la partie ventilation ainsi que la partie RGB.

Nuisances sonores du MSI MAG Pano M100R PZ

Niveau nuisances sonores, le MSI MAG Pano M100R PZ n’est pas trop bruyant, il dispose de trois ventilateurs situés à l’avant et un situé sur l’arrière. L’airflow n’est pas au top, vu que les ventilateurs sont situés sur le côté et non pas sur la face avant.

En termes de températures, le MSI MAG Pano M100R PZ n’est pas mauvais, on s’en sort avec une température interne d’environ 36°C en moyenne.

test msi mag pano m100r pz avis (10)

Concernant les nuisances sonores, on note un ronronnement d’environ 32 à 34 dB en utilisation classique. En utilisation intense, autrement dit en jeu, ou lors de quelques benchmarks que j’ai pu réaliser, on se trouve avec des nuisances sonores d’environ 48 dB, ce qui est un peu plus élevé que d’autres boitiers de Be Quiet! mais pas catastrophique.

Test MSI MAG Pano M100R PZ : Avis

Le MSI MAG Pano M100R PZ est un bon boitier, joli et élégant. Cependant, on regrette certains points comme la connectique USB-C interne, ainsi que l’aspect toujours un peu cheap des ventilateurs. Mis à part cela, le boitier est vraiment joli et bien optimisé pour la carte mère et surtout, le refroidissement par l’arrière.

0/5 (0 Reviews)
test msi mag pano m100r pz avis (1)
Test du MSI MAG Pano M100R PZ
7.5
Qualité de fabrication 8
Ventilation 7
Cable-management 7
Nuisances sonores 8
On aime Contrôleur pour les ventilateurs à l'arrière Câbles invisibles Façade fenêtrée Câble USB 3.0 coudé mais ...
On aime moins ... câble USB-C droit et pas pratique Aspect toujours cheap des ventilateurs MSI
Résumé
Le MSI MAG Pano M100R PZ est un bon boitier, mais pas exempt de défauts. Rien de dramatique toutefois, cependant, la connectique du "front-panel" est quelque peu mise à mal.
