Dans le monde de l’informatique, il est important de comprendre les différentes technologies et connexions qui permettent aux composants de communiquer entre eux. La connectique M.2 est une interface de connexion qui s’est imposée comme une référence dans le domaine du stockage et de l’expansion des capacités des ordinateurs. Dans cet article, nous allons explorer les caractéristiques, les avantages et les utilisations de cette technologie incontournable.
[affimax asin= »B0B25LZGGW,B07MLJD32L,B0971FN5MV » template= »grid »]

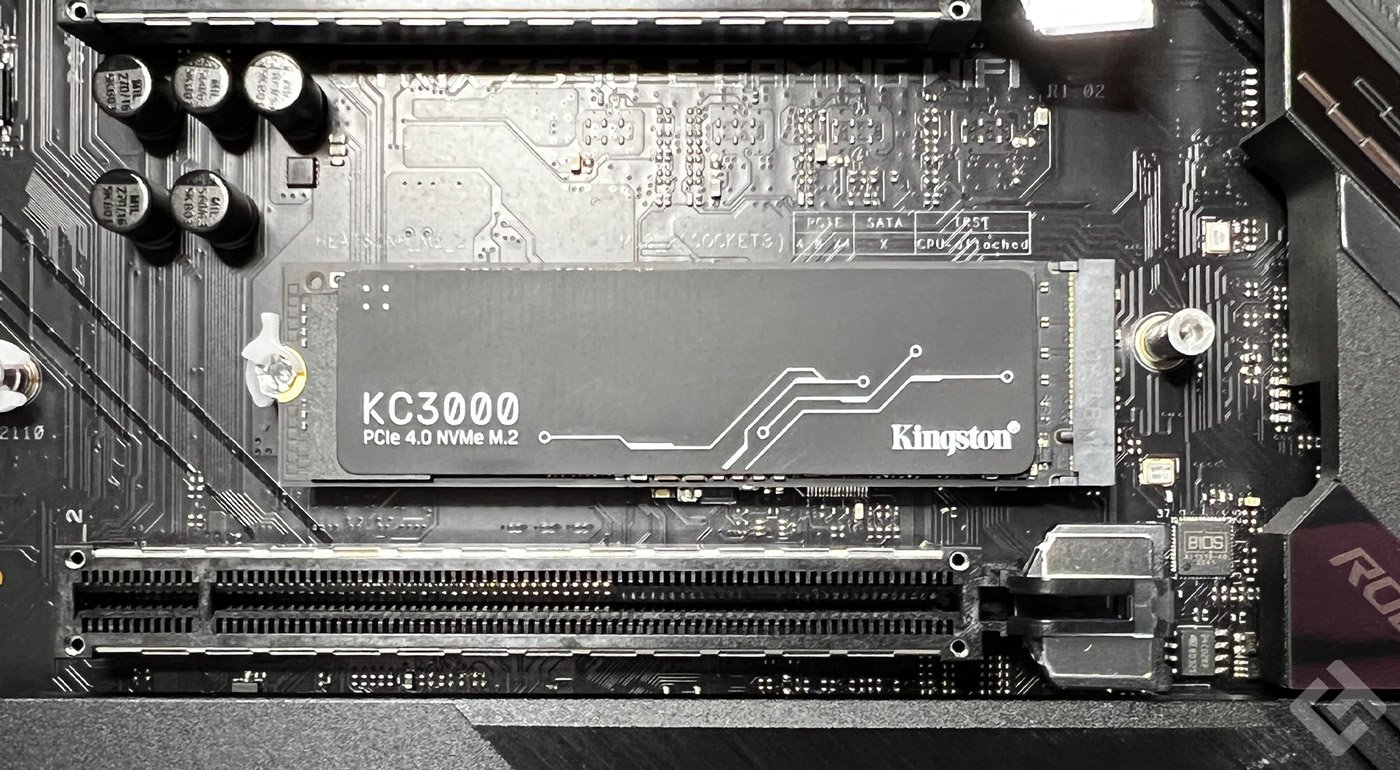

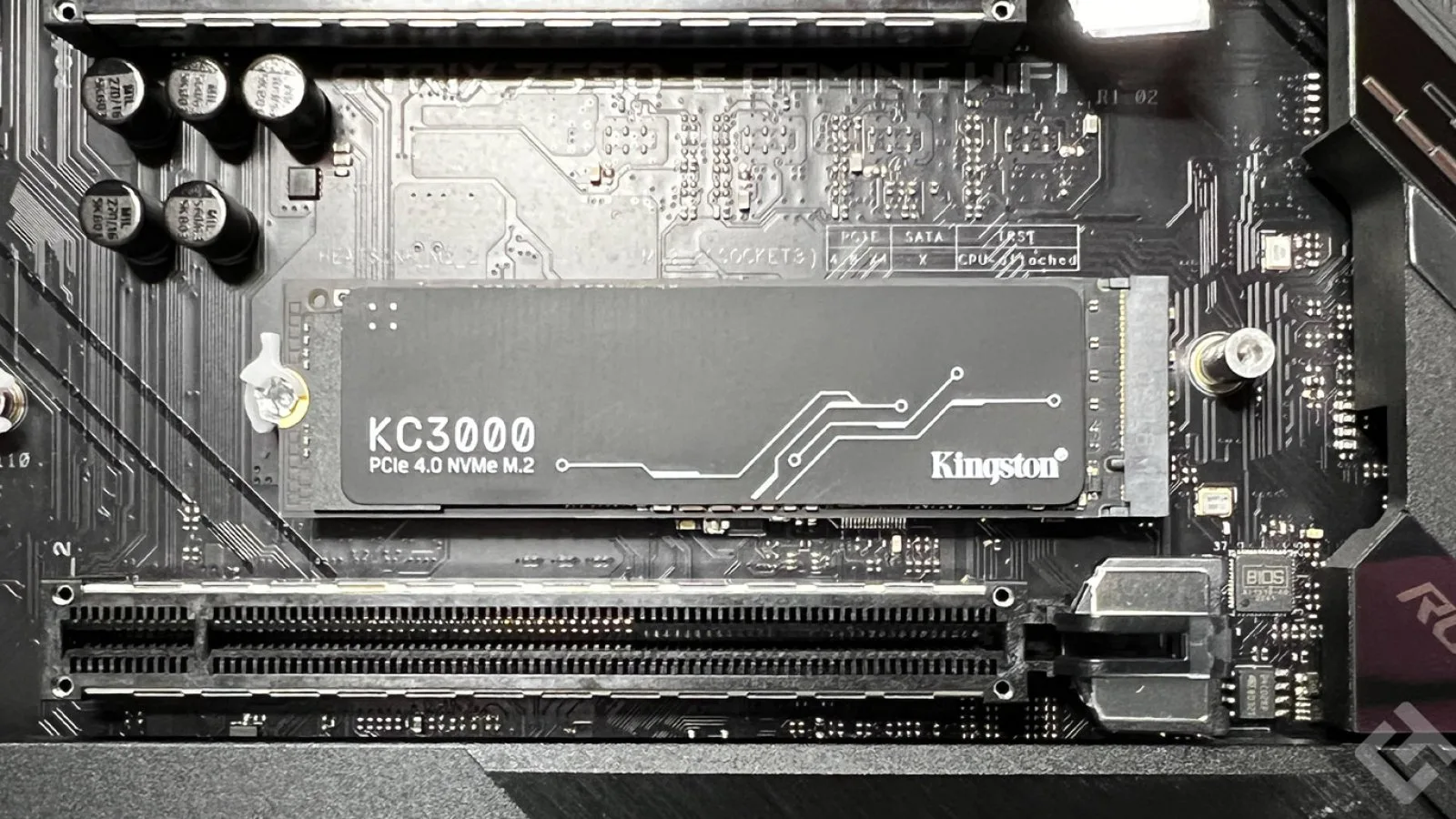

Qu’est-ce que la connectique M.2 ?
Le M.2 est un format de connectique développé par l’PCI-SIG, qui est le groupe responsable de la définition des normes pour les interfaces PCI Express (PCIe). Lancé en 2013, le M.2 est conçu pour remplacer les interfaces mSATA et mini-PCIe, offrant ainsi des performances supérieures et une plus grande flexibilité. Il est principalement utilisé pour connecter des dispositifs de stockage, tels que les SSD (Solid State Drives), ainsi que des cartes d’extension pour les connexions sans fil, comme le Wi-Fi et le Bluetooth.
Les caractéristiques du M.2
Le connecteur M.2 présente plusieurs caractéristiques qui le distinguent des autres formats de connexion :
- Format compact : Le M.2 est plus petit que les formats mSATA et mini-PCIe, ce qui permet de gagner de la place sur les cartes mères et d’installer des composants supplémentaires.
- Compatibilité : Le M.2 peut être utilisé avec les interfaces PCIe et SATA, ce qui le rend compatible avec un large éventail de dispositifs de stockage et de cartes d’extension.
- Performances : La connectique M.2 offre des performances supérieures aux interfaces mSATA et mini-PCIe, avec des vitesses de transfert pouvant atteindre 32 Gbit/s avec le support PCIe.
- Flexibilité : Le M.2 offre une plus grande flexibilité en termes de tailles et de configurations, permettant aux fabricants de concevoir des dispositifs adaptés à des applications spécifiques.
Les différentes tailles de M.2
Les modules M.2 sont disponibles dans plusieurs tailles, qui sont indiquées par deux chiffres. Le premier chiffre représente la largeur du module en millimètres, tandis que le second représente sa longueur. Par exemple, un module M.2 2280 mesure 22 mm de large et 80 mm de long. Les tailles les plus courantes sont :
- M.2 2230 : 22 x 30 mm
- M.2 2242 : 22 x 42 mm
- M.2 2260 : 22 x 60 mm
- M.2 2280 : 22 x 80 mm
- M.2 22110 : 22 x 110 mm
Il est important de vérifier la compatibilité de la taille du module M.2 avec votre carte mère avant de procéder à l’achat.
Les clés de connectique M.2
Les modules M.2 utilisent des « clés » pour déterminer la compatibilité avec les interfaces PCIe et SATA. Les clés sont des encoches sur le connecteur qui correspondent à des détrompeurs sur la carte mère. Les clés les plus courantes sont :
- Clé B : Compatible avec les interfaces SATA et PCIe x2
- Clé M : Compatible avec les interfaces PCIe x4
- Clé B+M : Compatible avec les interfaces SATA et PCIe x4
Assurez-vous de vérifier la clé de votre module M.2 et de votre carte mère pour garantir leur compatibilité.
Les avantages de la connectique M.2
Voici quelques avantages de l’utilisation de la connectique M.2 :
- Performances améliorées : Les SSD M.2 offrent des vitesses de lecture et d’écriture nettement supérieures à celles des disques durs traditionnels et des SSD SATA.
- Économie d’espace : Le format compact du M.2 permet de gagner de la place sur la carte mère, ce qui est particulièrement avantageux pour les ordinateurs portables et les mini-ordinateurs.
- Installation facile : Les modules M.2 se fixent directement sur la carte mère, ce qui simplifie l’installation et réduit la quantité de câbles nécessaires.
Conclusion
La connectique M.2 est une technologie incontournable dans le monde de l’informatique, offrant des performances supérieures et une plus grande flexibilité pour les dispositifs de stockage et les cartes d’extension. Que vous construisiez un nouvel ordinateur ou que vous mettiez à niveau un ancien système, il est essentiel de comprendre les avantages et les caractéristiques de cette interface pour tirer parti de ses capacités.
