Charles Tech > Tests High-Tech : Tous Nos Tests de Matériel > Tests de Composants informatiques pour PC > Carte-mère > Test MSI MAG B660M Mortar Wifi DDR4 : Une carte-mère performante et compacte

Test MSI MAG B660M Mortar Wifi DDR4 : Une carte-mère performante et compacte

Louis Touzalin
Louis Touzalin
Published: 26/05/2024
Last updated: 26/05/2024
Ce site utilise des liens affiliés qui participent aux revenus du site. En les utilisant, ça ne vous coûte pas plus cher, mais un pourcentage nous est reversé pour continuer à vous informer et à proposer des tests toujours plus complets.
Partager
msi b660m mortar wifi ddr4 IO Shield
8.7
Test de la MSI MAG B660M Mortar Wifi DDR4
Sommaire
DesignCaractéristiques de la MSI MAG B660M Mortar WiFi DDR4ConnectiquesLe BIOSPerformancesTest MSI MAG B660M Mortar Wifi DDR4 : Avis

Une carte mère est un composant essentiel dans le montage d’un ordinateur de bureau. En effet, elle fait la liaison entre tous les composants et permet de faire passer le courant depuis l’alimentation. Toutefois, elles ne se valent pas toutes, ce qui est normal, car elles offrent des dispositions, tailles et fonctionnalités différentes.

Ici, nous disposons d’une carte mère MSI MAG B660M Mortar Wifi DDR4 supportant les derniers processeurs Alder Lake de chez Intel qui offrent de belles performances par rapport aux générations précédentes. En effet, avec un gain de performances tel, il ne faudrait pas se priver. Surtout avec une carte mère comme celle-ci, qui laisse un support DDR4 et donc évite l’investissement dans la dernière norme qui est encore très coûteuse.

D'autres articles intéressants

Test Ring Spotlight Cam Pro : La caméra de surveillance à la qualité vidéo exceptionnelle
Test Aiper Seagull Pro : Le robot de piscine ultime à moins de 1000 euros
Test Nothing Ear (1) : Des écouteurs Bluetooth au design transparent
Test Lexar 1800x SDXC UHS-II : Une carte SD performante et rapide à un prix raisonnable
Test vivo Y20s : un smartphone entrée de gamme mitigé

Design

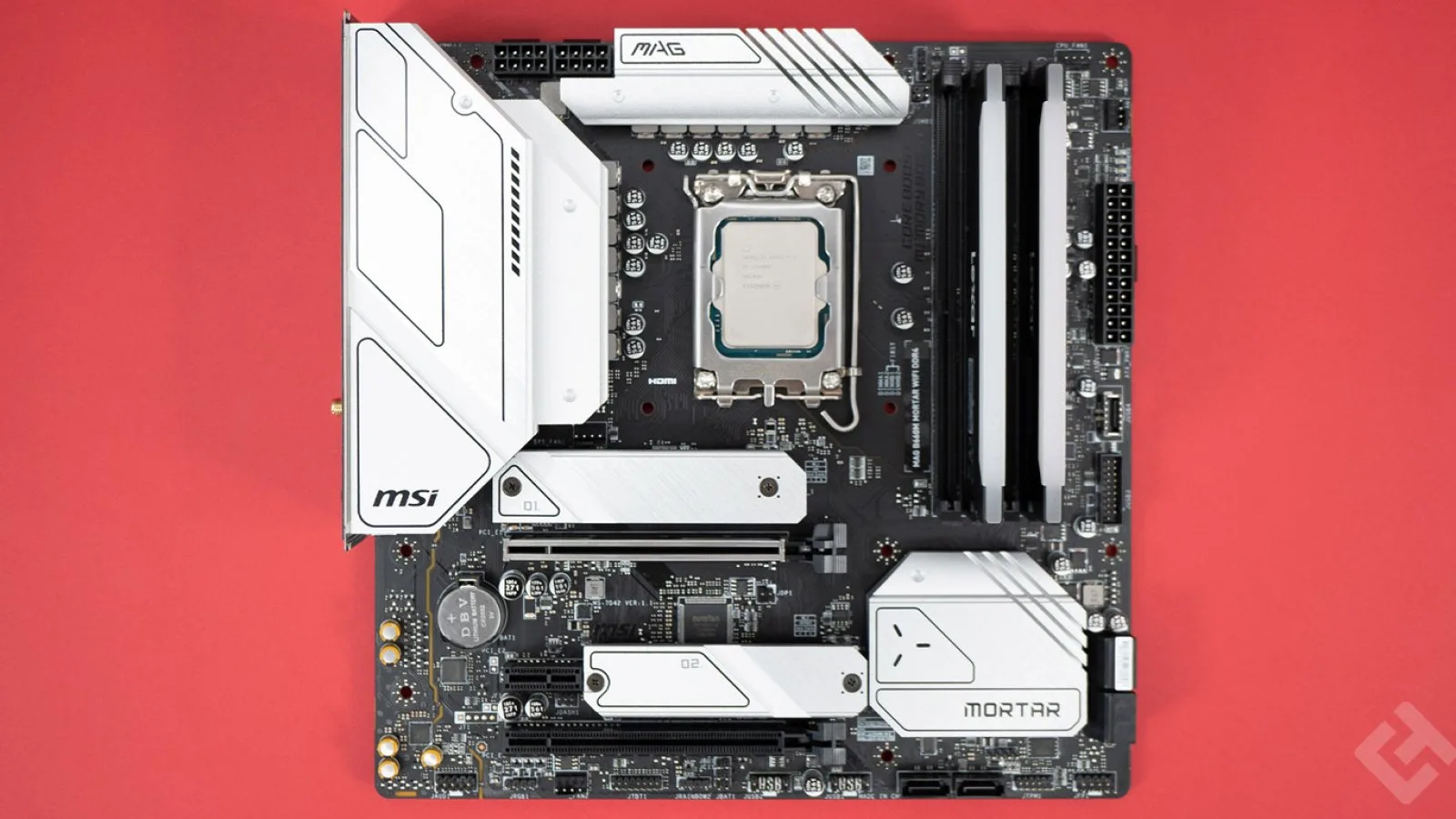

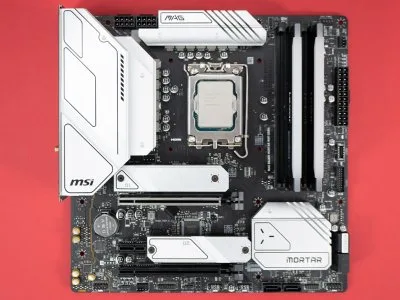

D’un point de vue esthétique, cette carte mère offre un style brut métallique très agréable qui passera parfaitement dans une configuration sobre de boitier. Bien loin de l’image de nos vieilles cartes mères vertes avec des condensateurs énormes de toutes les couleurs (je reste quelque peu nostalgique), elle offre un design agréable dans son format Micro-ATX qui permet de monter une machine compacte tout en restant fonctionnelle et performante.

msi b660m mortar wifi ddr4

Dans un premier temps, parlons des dissipateurs qui sont en aluminium avec effet gris brossé de superbe qualité qui renforce l’aspect premium du produit, c’est vraiment sympa. En haut à gauche, la plaque qui recouvre une partie des VRM et l’I/O Shield est incrustée de lignes géométriques noires qui viennent donner du caractère au design avec en bas un logo MSI simple et discret.

msi b660m mortar wifi ddr4 IO Shield

Tout en haut de la carte mère, le dissipateur principal des VRM laisse apparaitre le logo noir ainsi que, sur le côté, des rainures en diagonale. En dessous on retrouve le socket de la carte mère, permettant de venir y placer le processeur et sur la droite les quatre slots de RAM qui se placent au-dessus du dissipateur du Chipset B660 où l’on peut voir un MORTAR, qui reprend le même design que les autres dissipateurs de la carte.

En bas de la carte se placent les ports PCI express dont, en haut, un port M.2 avec un dissipateur pour placer un SSD NVMe et juste en dessous le port PCIe Gen 4 en x16 qui permet de placer la carte graphique (si besoin). De plus, ce port est renforcé par de l’aluminium autour, ce qui lui permet de supporter des cartes graphiques imposantes.

msi b660m mortar wifi ddr4 PCIe

Juste en dessous se place un Port PCIe en x1. A sa droite, un dissipateur pour un second SSD NVMe ce qui peut s’avérer pratique pour étendre le stockage de la machine. Enfin, on retrouve un second port PCIe en x16 qui permet d’ajouter une carte d’extension ou un second GPU si vous en avez l’usage. En dehors de cela, c’est une carte mère très simple. Dans ses tons noir et gris, elle se fondra parfaitement dans votre boitier.

Caractéristiques de la MSI MAG B660M Mortar WiFi DDR4

Modèle MSI MAG B660M Mortar WiFi DDR4
Chipset B660
Processeurs supportés
  • Intel Core de 12e génération
  • Intel 10 nm CPU
  • Intel Turbo Boost Technology 2.0 and Intel Turbo Boost Max Technology 3.0
  • Intel Turbo Boost Max Technology 3.0
Socket Socket Intel LGA 1700 pour processeurs Intel
Mémoire maximum 128 Go DDR4 Non-ECC, Un-buffered Memory
Fréquences mémoire supportée
  • 4 x DIMM, Max. 128GB, DDR4 Max 4800 MHz OC
Options
  • Supports Intel Extreme Memory Profile (XMP)Chipset B660
  • NVIDIA 2-Way SLI Technology
  • Profils XMP et overclocking via AI Tweaker
Compatibilité PCI Express Compatibilité PCI express 4.0 deux voies (x16, M.2 x4)
  • PCIe x16_1 x16, x8, x4, x2
  • PCIe x16_2 x8, x8, x4, x2
  • M.2 x4, x4, x1
  • M.2 x4, x4, x4
Connectivité réseau
  • RJ45 2,5 GbE (Intel 8125BG)
  • Bluetooth 5.2
  • Wi-Fi 6
Entrées / Sorties
  • Un port HDMI
  • Un port Displayport
  • Quatre ports USB 2.0
  • Quatre ports USB 3.2 Gen 1
  • Ethernet Intel I225-V 2.5Gb
  • Trois ports USB 3.2 Gen 2
  • Un port USB 3.2 Gen 2×2 (USB Type-C)
  • Intel Wi-Fi 6 (AX210)
  • Prises Jack
Ports spéciaux (pin carte mère)
  • 4-pin CPU Fan
  • 4-pin CPU OPT Fan
  • 4-pin AIO Pompe
  • Dissipateur VRM
  • 24-pin alimentation
  • 8-pin +12V alimentation
  • 8-pin +12V alimentation (2)
BIOS 256 Mb Flash ROM, UEFI AMI BIOS
Contenu de la boite
  • Quatre SATA 6Gb/s
  • Pack de vis
  • Antenne double Wi-fi 6
  • Stickers MSI
  • Manuel d’utilisation

Les processeurs Intel Core de 12e génération embarquent une toute nouvelle, architecture de type SoC, avec pour nom de code Alder Lake. Cette architecture est assez particulière, car elle permet l’intégration de deux types de cœurs différents, des efficients et des performants. Ces nouveaux cœurs offrent une bien meilleure efficacité au même titre qu’une excellente efficience au repos.

Notre Intel Core i5 12600KF, dispose de 10 Cœurs et 16 Threads avec un mélange de cœurs efficients et de cœurs destinés à la performance. Cela permet aux cœurs de fonctionner de manière indépendante afin de permettre des gains de performance et d’énergie comme sur les CPU placés dans les SoC ARM, qui existent d’ailleurs depuis bien plus longtemps.

Le Chipset Z690 étant le plus haut de gamme, il fallait s’attendre à des concessions sur le B660 que nous avons sur cette carte mère. En effet, elle ne supporte pas vraiment l’overclocking. De plus, on n’obtient pas le plein potentiel du Z690 sur la configuration des ports USB. La configuration est la suivante sur ce Chipset B660 :

Z690 B660
SB 3.2 Gen 2 x 2 (20G) 4 2
USB 3.2 Gen 2 x 1 (10G) 10 4
USB 3.2 Gen 1 (5G) 10 6

Les différences peuvent sembler minimes, mais, dans certains cas particuliers, le manque de ports USB peut s’avérer être un problème. Cependant, les différences ne sont pas énormes et permettent tout de même de profiter du plein potentiel des nouveaux processeurs Intel  de 12e génération, tout du moins, sur le processeur en lui-même.

Sur cette carte mère on ne dispose pas du PCIe Gen 5. Ce n’est pas tant un souci pour le moment à mon sens, car le réel avantage des débits exceptionnels de la bande passante repose dans le stockage, alors qu’aucun SSD ne permet d’en profiter pleinement actuellement. Toutefois cela aurait été pratique pour une future évolution. D’ailleurs,les bandes passantes des différentes générations de PCIe sont les suivantes (cela vous donnera un ordre d’idée) :

Génération de PCIe x1 x4 x8 x16
PCIe 3.0 1 Go/s 4 Go/s 8 Go/s 16 Go/s
PCIe 4.0 2 Go/s 8 Go/s 16 Go/s 32 Go/s
PCIe 5.0 4 Go/s 16 Go/s 32 Go/s 64 Go/s

Aussi, nous disposons de la plupart des options disponibles sur le chipset haut de gamme, à savoir Rapide Storage, PTT, TPM et Boot Guard qui offrent des sécurités supplémentaires pour le système.

Connectiques

Bien entendu, la connectique est une composante essentielle à prendre en compte lors du choix d’une carte mère. Effectivement, cela va beaucoup influencer les possibilités et l’étendue de vos besoins futurs comme l’achat de périphériques, l’extension de cartes PCI, ou de nouveaux usages de votre machine. La connectique de cette carte mère vous permettra de monter une configuration assez classique, pas de complication ici, on dispose toutefois, d’une IO/Shield assez conséquente qui permettra de connecter tous ses périphériques sans soucis.

msi b660m mortar wifi ddr4
msi b660m mortar wifi ddr4

Bien entendu lorsque je parle de connectique, je ne parle pas uniquement de l’IO /Shield. Cela comprend également les différents ports PCI express et l’alimentation de cette carte mère, car elles ne sont pas toutes semblables sur ces points.

PCI express et M.2

Le PCI Express est une norme de port de connexion qui existe désormais depuis 2004 et qui en est à sa 5éme mise à jour à l’heure où je rédige cet article. Ces ports permettent de connecter bon nombre de cartes d’extension comme les fameuses cartes graphiques, les SSD NVMe ou encore des cartes d’acquisition, des extensions Thunderbolt et tant d’autres, les possibilités sont diverses et variées.

msi b660m mortar wifi ddr4

Sur cette carte mère MSI MAG B660M Mortar Wifi DDR4, on dispose donc de deux connecteurs M.2 pour des SSD NVMe en PCIe Gen 4 ce qui offre déjà de belles possibilités en matière de stockage. De plus, on dispose de deux ports PCIe en x16 qui permettent de brancher une carte graphique sur chacun d’entre eux. En effet, la carte mère permet le CrossFireX qui est une technologie AMD qui permet de connecter deux GPU similaires entre eux afin de coupler leurs performances, toutefois, cela ne fonctionnera que dans certaines applications pros ou quelques jeux.

En plus, on a un connecteur PCIe en x1 qui permet de connecter une petite carte d’extension USB ou réseau par exemple ce qui peut être assez pratique. Cependant, il faut prendre en compte que la technologie PCIe n’est extensible qu’en fonction des Lanes que propose le CPU et le chipset, il faut donc faire attention à regarder ce que propose votre CPU et ce dont vous avez besoin.

I/O Shield

Une carte mère ne sert, bien entendu, pas qu’à brancher des périphériques internes, mais aussi et surtout externes. En effet, une I/O Shield bien fourni est le meilleur moyen de ne pas être frustré de ne pouvoir connecter l’ensemble de ses périphériques. En effet, avoir des ports en plus peut éviter certains soucis de place si vous avez besoin de beaucoup de périphériques.

msi b660m mortar wifi ddr4 IOS Shieldd

La configuration est la suivante :

  • Un port HDMI
  • Un port Displayport
  • Quatre ports USB 2.0
  • Quatre ports USB 3.2 Gen 1
  • Ethernet Intel I225-V 2.5Gb
  • Trois ports USB 3.2 Gen 2
  • Un port USB 3.2 Gen 2×2 (USB Type-C)
  • Intel Wi-Fi 6 (AX210)
  • Prises Jack

Comme vous pouvez le voir, la connectique de la MSI MAG B660M Mortar Wifi DDR4 est assez riche, on dispose du nécessaire et même un peu plus, pour connecter tous ses appareils sans aucun souci. Une belle configuration pour la plupart des usages classiques.

Alimentation

Bien entendu, pour tout faire fonctionner, il faut alimenter le tout par les différents connecteurs. En effet, on dispose de plusieurs ports qui permettent l’alimentation des différents composants de la machine. Ici on dispose d’un connecteur 24 pins pour alimenter la carte mère ainsi qu’un 8 pins + 8 pins pour alimenter le CPU. Notez d’ailleurs que le second n’est pas nécessaire, il servira si vous voulez donner plus de puissance à votre CPU avec un overclocking par exemple.

msi b660m mortar wifi ddr4
alimentation msi b660m mortar wifi ddr4

Bien entendu on dispose d’un connecteur 24 pin qui sert à alimenter le reste de la carte mère. Pour ce qui est du processeur de cette MSI MAG B660M Mortar Wifi DDR4, on dispose de 12 + 2 phases d’alimentation de bonne qualité. Certes, ce n’est pas les mosfets les plus performantes comme sur la Asus ProArt x570 Creator WiFi, mais cela suffira pour une configuration gaming tout ce qui y a de plus classique, pas besoin de plus ici, tout en sachant que le chipset B660 n’est pas le plus optimal pour un overclocking optimal.

Le BIOS

Après beaucoup de tests de carte mère, je dois avouer être lassé des bios classiques. Bien sûr, on parle d’un petit firmware très léger, mais souvent les marques restent sur leur acquis en termes d’interface ce que je trouve dommage. Pourtant MSI a su faire l’effort de proposer une interface simple, agréable tout en restant complète dans ses possibilités.

Dans un premier temps lorsque l’on appuie sur la touche « Del » du clavier pendant le boot, on arrive sur une interface simplifiée qui donne toutes les informations relatives au système avec le nom du processeur et tout ce qui s’en suit. En haut à gauche, on peut sélectionner le profil XMP. Juste en dessous, on retrouve des sections pour les différentes informations en fonction des composants. On retrouve également les périphériques de démarrage avec, tout en bas, la possibilité d’activer certaines options comme le TPM 2.0 par exemple.

Toutefois, si l’on veut aller plus loin dans les options, on peut accéder au mode avancé avec « F7 ». Une fois le menu ouvert, on dispose de deux colonnes de possibilité, dont à gauche Settings, OC et M-Flash et à droite, OC profile, Hardware Monitor et Beta Runner. La première section permet d’avoir la main mise sur tous les périphériques et option qui en découle comme le stockage, les ports PCI, la sécurité ainsi que le démarrage.

Ensuite, la section OC permet, sans grande surprise, de modifier les valeurs de votre CPU et de votre RAM afin de l’overclocker facilement ou, au contraire, de réduire les fréquences afin de gagner en efficience. Il est possible d’enregistrer des profils d’overclocking et de les sélectionner dans la section OC Profile.

En dehors de cela, le Bios est assez simple d’usage et reprend les mêmes normes que ceux des autres marques. Toutefois, il ajoute un aspect et une interface agréable et soignée qui permet de vraiment configurer l’ensemble de manière optimale.

Performances

D’un point de vu performances, une carte mère dépend surtout de son alimentation et des composants que vous placez sur celle-ci. En effet, elle ne va pas réellement influencer le nombre de FPS sur vos jeux, toutefois elle peut plus ou moins permettre des options intéressantes comme de l’overcloking poussé, ou encore des options PCI express qui pourront influencer les débits du stockage ou des configurations multi-GPU avec le CrossFireX ou le NVIDIA SLI NVlink.

test M%SI MAG Mortar

Par ailleurs, cela ne changera pas la donne de manière significative. Pour ce test de la MSI MAG B660M Mortar Wifi DDR4, nous avons monté la configuration suivante :

  • Processeur : Intel Core i5 12400F
  • Refroidissement : MSI MAG Coreliquid C240
  • Carte graphique : Nvidia GeForce RTX 3070 8G
  • RAM : Lexar Hades 2 x 16 Go 3200 MHz DDR4
  • SSD : Western Digital WD Red SN700
  • Boitier : MSI MPG Quietude 100S
  • Alimentation : BeQuiet Straight Power 11 750 Watts

Une configuration bien sympathique pour faire tourner la quasi-totalité des jeux dans des conditions optimales. En effet, ce PC est optimal pour jouer ou quelques tâches de productivité. De plus, la carte mère rend très bien avec l’ensemble.

Processeur

Pour le processeur, nous avons choisi un Intel Core i5-12400F qui est un CPU assez basique dans la série des Alder Lake. En effet, il embarque 6 cœurs et 12 threads avec une fréquence de 2,5 GHz de base. Ce n’est certes pas le meilleur CPU, mais il fait clairement ce qu’on lui demande pour du jeu vidéo. Contrairement à ce que beaucoup vous diront, un gros CPU n’est pas nécessaire dans la mesure où la plupart des jeux ne l’exploitent pas.

Test MSI MAG Mortab B660 Cinebench

Dans l’idée ce CPU est parfait sur cette carte mère, on peut profiter d’un processeur récent avec des normes idéales pour un prix plus que convenable et des performances optimales. Afin de tester cela, j’ai lancé GeekBench et Cinebench R23 pour voir comment il se défendait.

Je dois bien avouer ne pas être surpris de ses performances, il est alimenté correctement et les températures sont excellentes même en charge avec le MSI MAG Coreliquid C240 qui le refroidit de manière optimale. Les scores en tests sont cohérents et montre bien ce que ce petit CPU à dans le ventre.

Carte graphique

S’il y a un point qu’une carte mère n’influe pas du tout dans les performances, c’est bien le GPU. En effet, même les générations de PCI express n’influeront en rien sur les performances graphiques au vu du fait qu’une carte graphique est indépendante. Son processeur, sa RAM et son Bios fonctionnent uniquement pour elle et elle ne dépend que de l’interface PCI express et des drivers.

Ici, nous avons placé une Nvidia GeForce RTX 3070 qui offre, ma foi, d’excellentes performances dans la majorité des jeux. Sur cette carte mère ou sur une autre, cela ne changerait rien. En effet, en dehors d’une configuration avec plusieurs GPU, une carte mère n’influera pas. De plus, très peu de gens en ont l’utilité de nos jours surtout dans le jeu vidéo. Dans l’ensemble, ce n’est pas sur ce point qu’il faut s’embêter, le résultat sera toujours le même.

RAM

Les derniers processeurs de Intel supportent la DDR5 qui est la toute nouvelle norme en vigueur. Elle permet de doubler la bande passante et d’obtenir des fréquences bien plus élevées. Toutefois, un souci subsiste, la latence est très élevée et la grande majorité des applications ne tire aucun profit de cette nouvelle technologie. En réalité, la grosse nouveauté réside dans le fait que la puce de régulation de tension n’est plus sur la carte mère, mais directement sur la barrette ce qui rend l’alimentation et les fréquences plus faciles à gérer pour la RAM en elle-même.

Test MSI Mortar B660

Sur cette carte MSI MAG Mortar Wifi DDR4, on ne dispose que d’un support DDR4 ce que je trouve être une bonne chose. En effet, au vu du prix de la DDR5 pour le moment et de la quasi-absence d’optimisation dans les logiciels et les jeux, je trouve que faire le choix d’une carte mère comme celle-ci est intéressant d’un point de vue économique.

msi b660m mortar wifi ddr4

Après un test sous AIDA64 du kit de DDR4 Lexar Hades RGB, je ne peux que confirmer que l’ensemble fonctionne à merveille sans aucun souci de latence ou de débit insuffisant. Ici, les résultats sont cohérents.

SSD

Pour le stockage, cette carte mère MSI MAG B660M Mortar Wifi DDR4 dispose de deux slot M.2 pour des SSD NVMe en PCIe Gen 4. Cette norme est la meilleure que supportent les SSD actuels dans nos machines. En effet, bien que le PCIe Gen 5 ait fait son apparition il y a quelques mois sur le marché, les SSD n’en profitent pas encore.

Test MSI Mortar SSD CrystalDisk

Pour ce test, nous avons utilisé un Western Digital WD Red SN700 qui offre des débits assez bons dans l’ensemble, bien qu’il n’offre pas ce qu’il y a de mieux pour du SSD NVMe comme le WD Black SN750, que nous avions testé il y a quelques mois.

Dans l’idée les débits sont très cohérents sur les résultats de CrystalDiskMark avec plus de 3300 Mo/s en lecture sur ce SSD. Cela montre bien que cette MSI MAG B660M Mortar Wifi DDR4 supportera facilement des SSD plus performants, et ce, sans aucun souci.

Test MSI MAG B660M Mortar Wifi DDR4 : Avis

Cette MSI MAG B660M Mortar Wifi DDR4 est une carte mère compacte, mais qui offre la plupart des fonctionnalités nécessaires à une bonne configuration PC, sans en offrir de trop et risquer de faire grimper le tarif de manière significative, sans pour autant offrir des performances supérieures.

Dans l’idée, cette carte mère MSI est parfaite pour monter une configuration avec les derniers processeurs Intel, sans se ruiner dans un chipset plus haut de gamme dont la plupart des utilisateurs n’ont pas le besoin. Ici, c’est une carte mère de jeu, solide, fiable et agréable, seulement le nécessaire pour un prix raisonnable, bravo MSI.

0/5 (0 Reviews)
msi b660m mortar wifi ddr4 IO Shield
Test de la MSI MAG B660M Mortar Wifi DDR4
8.7
Connectivité 9
Fonctionnalités 9
I/O Shield 8
On aime Superbe rapport qualité prix Format compact agréable Une bonne connectivité Chipset B660 performant Dissipateur pour tous les SSD M.2
On aime moins Pas de PCIe 5
Résumé
La MSI MAG B660M Mortar Wifi DDR4 est une bonne carte mère qui offre un excellent compromis pour passer à la série de processeurs Alder Lake de Intel. De plus elle est compacte et agréable.
