Test Asus ROG Strix B660-F Gaming WiFi : La carte mère nouvelle génération abordable

Après avoir testé de nombreuses cartes mères de chez Asus sur ce site, mais aussi personnellement, je peux affirmer que la marque connait ce sujet sur le bout des doigts. Avec cette Asus ROG Strix B660-F Gaming WiFi, on a accès aux derniers processeurs Intel Core de 12^ème génération qui tourne sur la plateforme Alder Lake pour un prix plus raisonnable que le chipset Z690 des cartes mères haut de gamme.

Ces deux chipsets disposent de leur lot de fonctionnalités intéressantes toutefois le B660 à l’avantage de couter moins cher ce qui permet de belles économies si l’on veut passer sur les nouveaux processeurs et sur de la DDR5.

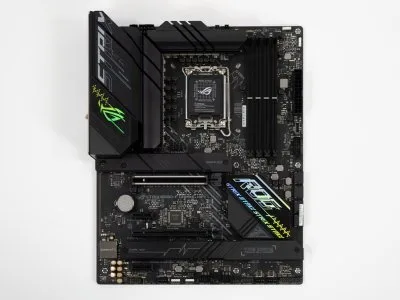

Design

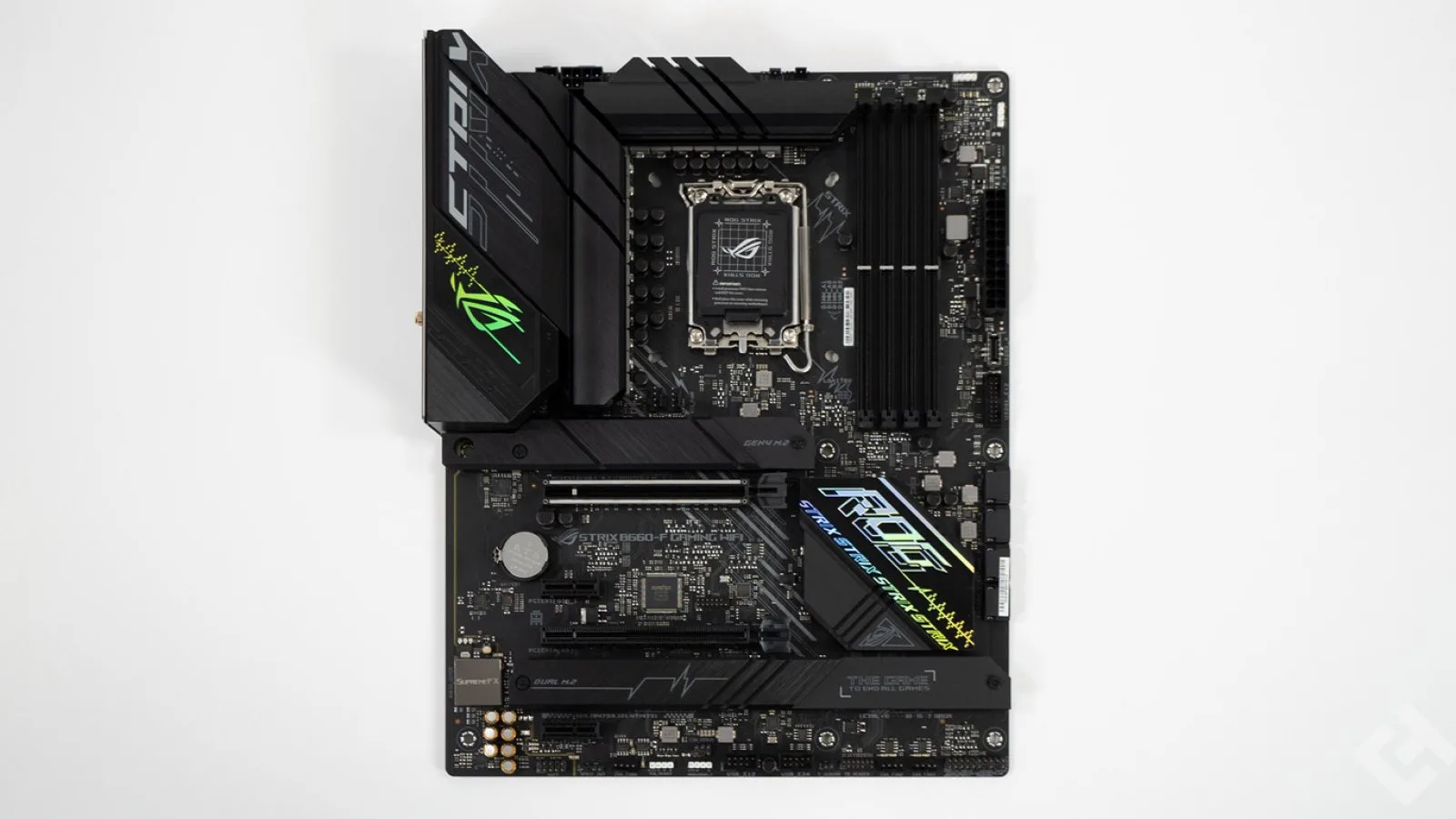

Les cartes mères ont aujourd’hui pour mission d’offrir le meilleur des technologies, mais aussi le meilleur en termes d’esthétisme. Ici, on retrouve un design semblable à la Asus ROG Strix Z690-E Gaming WiFi que j’avais testé il y a quelque temps, avec quelques différences bien évidemment. On retrouve donc des teintes sombres avec un PCB noir assez bien fait qui laisse apparaitre les composants de manière assez sympa. On est bien loin des cartes mères vertes de nos bons vieux PC de l’époque (je reste nostalgique tout de même, c’était un charme différent).

Sur la partie haute de cette Asus ROG Strix B660-F Gaming WiFi, on retrouve les dissipateurs pour les VRM qui forment un angle avec des ailettes courbées très sympas visuellement. Sur la gauche se place une plaque qui prend la continuité du dissipateur afin de recouvrir les ports de la plaque I/O Shield ce qui la rend plus esthétique. De plus, elle superpose un logo ROG Strix avec du RGB diffus au travers des lettres, c’est joli et bien fait, on voit que la marque s’applique à fournir des produits de qualité afin d’avoir un ordinateur esthétique.

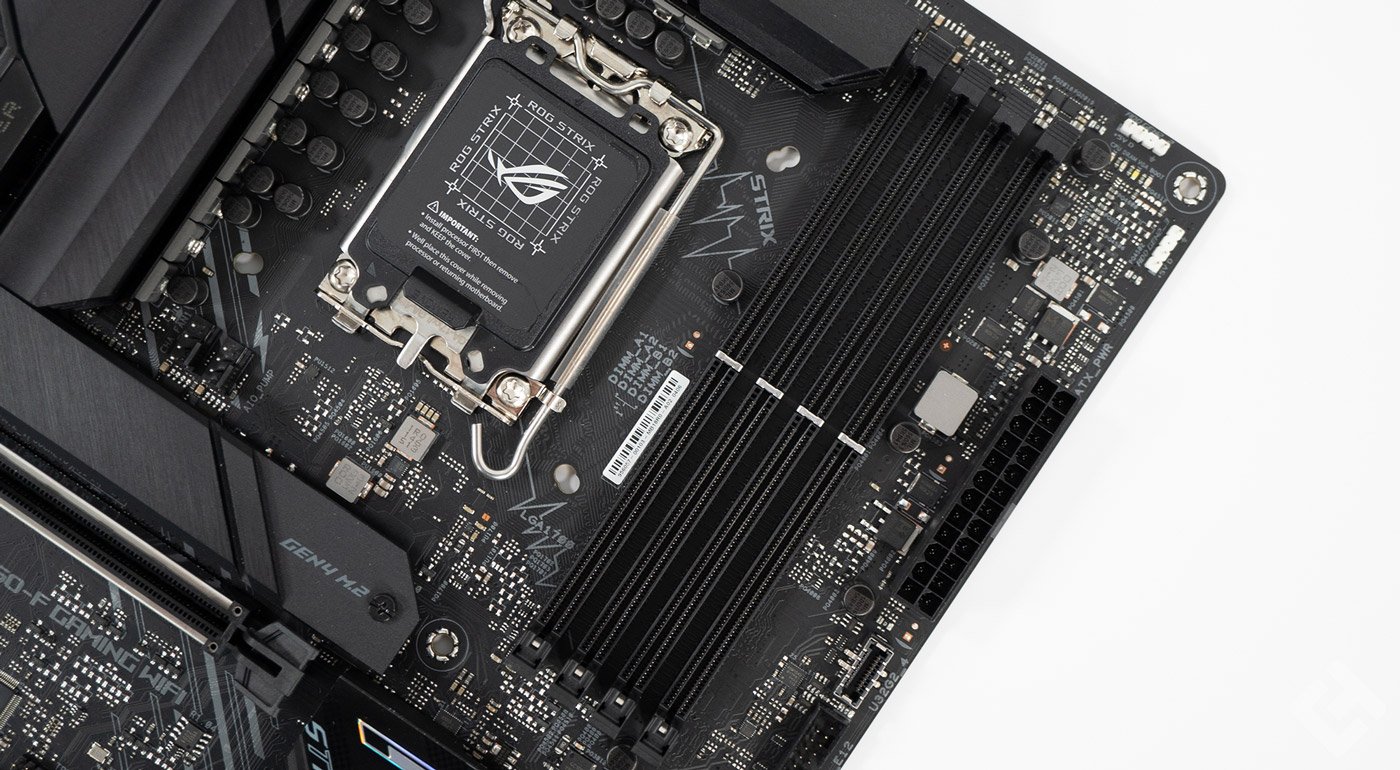

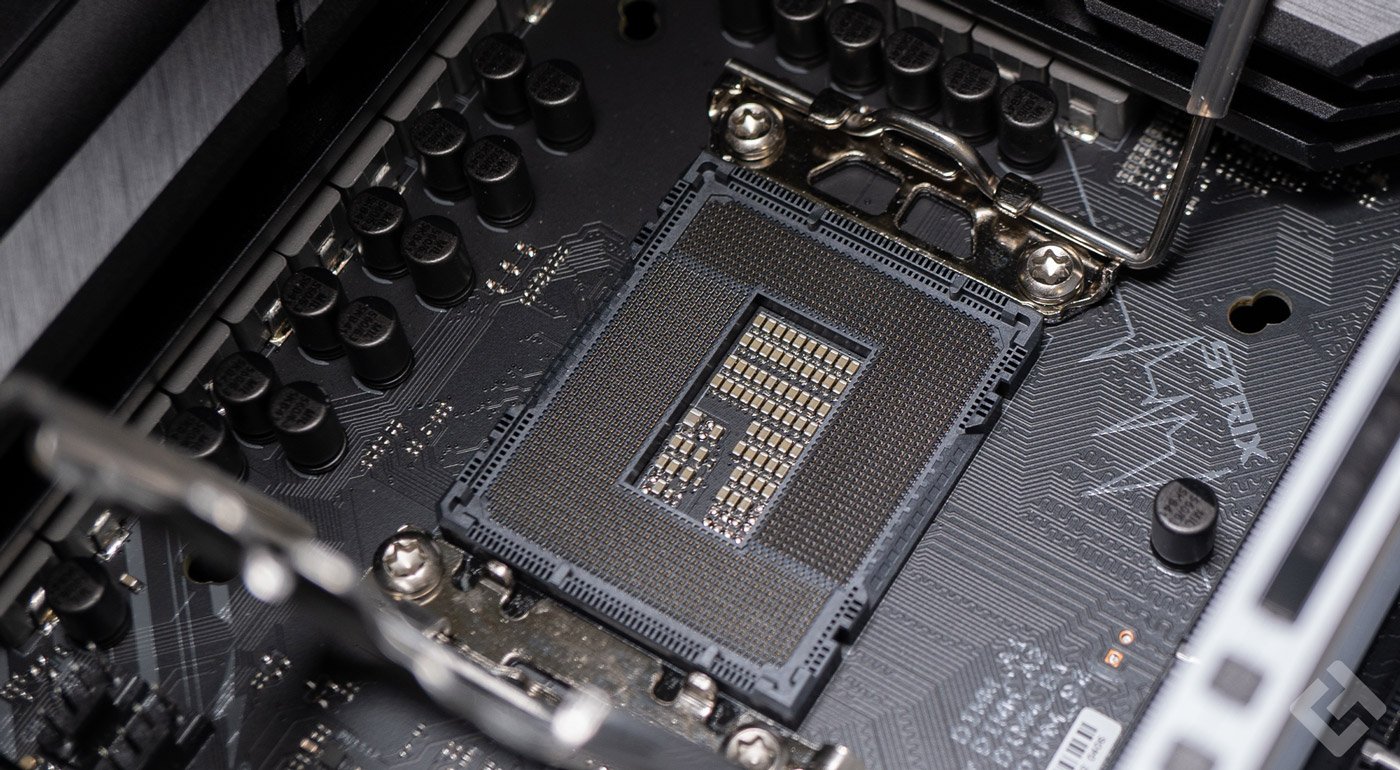

Au centre de la carte mère, on retrouve bien évidement le Socket, qui permet de placer le processeur avec sur sa droite les quatre slots de RAM en DDR5 ainsi que le port 24 pins, le PORT pin USB 3 et celui pour l’USB Type-C de la face avant du boitier. Rien de spécial de ce côté-là. Toutefois, en dessous du socket on retrouve une plaque d’aluminium noire avec l’inscription Gen4 M.2 qui sert de dissipateur pour un SSD NVMe avec juste en dessous, le port PCI express x16 principal qui sert à brancher une carte graphique (ou autre chose). Il est renforcé par des tiges de métal afin de pouvoir supporter des cartes lourdes comme une RTX 3090 qui pèse tout de même 2,2 kg (oui oui).

Juste à droite, on peut voir le dissipateur du chipset B660 qui reprend la même identité graphique que le dissipateur des VRM dont on a parlé précédemment. Elle arbore fièrement son logo ROG Strix en RGB avec une forme assez belle visuellement. À sa droite, on retrouve quatre ports Sata qui permettent de connecter des HDD ou des SSD supplémentaires. En dessous du premier port PCIe, se place un port en x1 avec en dessous le second en x16 qui, lui, n’est pas renforcé comme le premier. Juste en dessous se place un second dissipateur de SSD NVMe plus long, car il peut recouvrir deux SSD contrairement au premier. Sur celui-ci on peut voir des inscriptions qui donne une petite touche sympa au design de celui-ci.

En soi, le design d’une carte mère reste basique dans sa disposition qui est régie par la norme ATX comme pour cette B660 de chez Asus ROG, néanmoins les subtilités qui les rendent uniques reposent dans la disposition des dissipateurs, des LED RGB ou encore de la couleur de l’ensemble. En dehors de cela, les cartes mères sont pour la plupart dépendantes des fonctionnalités du chipset et du BIOS ce qui ne change pas en soi.

Caractéristiques de la Asus ROG Strix B660-F Gaming WiFi

Après la sortie des nouveaux processeurs ARM de chez Apple (fonctionnant en SoC), il a fallu remonter dans la course à l’efficience et à la performance, c’est pourquoi la nouvelle architecture de Intel est si particulière. En effet, Alder Lake continue d’utiliser le jeu d’instruction de x86_64, mais dispose d’un fonctionnement de séparation des cœurs que l’on retrouve d’habitude chez ARM.

On retrouve par exemple sur notre Intel Core i5 12600KF, 10 Cœurs et 16 Threads avec un mélange de cœurs efficients et de cœurs destiné à la performance. Cela permet aux cœurs de fonctionner de manière indépendante afin de permettre des gains de performance et d’efficience non négligeables.

Le choix d’un chipset peut paraître être une simple économie, pourtant la différence de prix s’explique. Le Chipset Z690 étant le plus haut de gamme, il fallait s’attendre à des concessions sur le B660 que nous avons sur cette carte mère. En effet, elle ne supporte pas vraiment l’overclocking. De plus, on dispose d’un unique port PCIe Gen 5 en x16 avec des limitations sur les ports M.2 en x4 avec une impossibilité de RAID matériel sur le PCIe. Sur ce chipset, la configuration USB est la suivante :

On dispose donc de différences mineures, mais qui pourront avoir une influence sur l’utilisation de cette carte mère. Ici on s’axe vers un public de gamers qui n’ont pas de gros besoins en termes de périphériques USB et PCIe. toutefois ce Chipset permet la plupart des options du Z690 comme le support de la DDR5, la connectivité en Ethernet 2,5 Go/s ou encore le Wi-Fi 6, ce qui reste excellent tout de même.

Pour rappel, un Chipset permet de faire l’interface entre les différents composants placés sur la carte mère, soit la mémoire, le CPU, le GPU et tous les appareils PCIe que vous voulez placer dessus. Cela sert de relais, mais aussi d’un ajout de Lane PCI express en cas de besoins. Le B660 dispose de 18lanes supplémentaires (attention, elles sont bien moins rapides que pour celle du CPU).

Le gros avantage de cette plateforme est la gestion du PCIe Gen 5.0 qui est apparu avec le Z590 chez Intel et qui offre des débits bien supérieurs à la génération 4.0 en doublant les bandes passantes comme vous pouvez le voir dans le tableau suivant :

En effet, les bandes passantes ont été doublées, ce qui permet des débits deux fois plus élevés sur le stockage par exemple. C’est aussi un moyen d’optimiser des configurations multi-GPU comme le Crossfire ou le passage d’information se fait par la carte mère contrairement au SLI/NVLINK de Nvidia qui passe par un bridge propriétaire. Toutefois, au vu du peu de configurations qui utilisent ce genre de configurations, il faut miser sur le stockage pour voir un vrai avantage à cette nouvelle norme.

En termes d’options, nous avons bien évidemment la présence de Intel Optane pour optimiser votre stockage, Rapide Storage, PTT et Boot Guard qui garantit la sécurité du processus de démarrage, ainsi que tout ce que propose la Asus ROG Strix B660-F Gaming Wifi dans le Bios via le Chipset B660.

Connectiques

Les connectiques restent un argument de taille dans le choix d’une carte mère. Asus ROG Strix B660-F Gaming Wifi on dispose de tout le nécessaire à un usage assez classique en jeu ou autre, avec une IO/Shield assez conséquent pour un chipset milieu de gamme comme celui-ci. Les configurations PCI sont plus réduites que des Chipsets plus haut de gamme, mais elles restent assez pratiques et polyvalentes dans l’ensemble.

De quoi connecter tout le nécessaire pour jouer et streamer sans aucun souci de concessions. En effet, je pense que peu de gens rempliront tous ces ports. On dispose de tout le nécessaire et plus encore, ce qui en fait un excellent choix pour tous ceux qui ont besoin de connecter beaucoup de périphériques comme des SSD, GPU, carte d’acquisition , clavier, souris, carte son, écrans et bien d’autres.

PCI express et M.2

Le PCIe est une vieille norme informatique qui existe depuis 2004. Avec la génération 4 qui est sortie en 2017, et le Gen 5 depuis peu, on dispose de belles possibilités pour le stockage et la connexion d’appareils nécessitants des bandes passantes conséquentes. Ce port permet l’ajout de carte d’extension comme du stockage, du son, de la vidéo et autre afin d’étendre les possibilités de connexion, le tout, en suivant une logique de câblage précise.

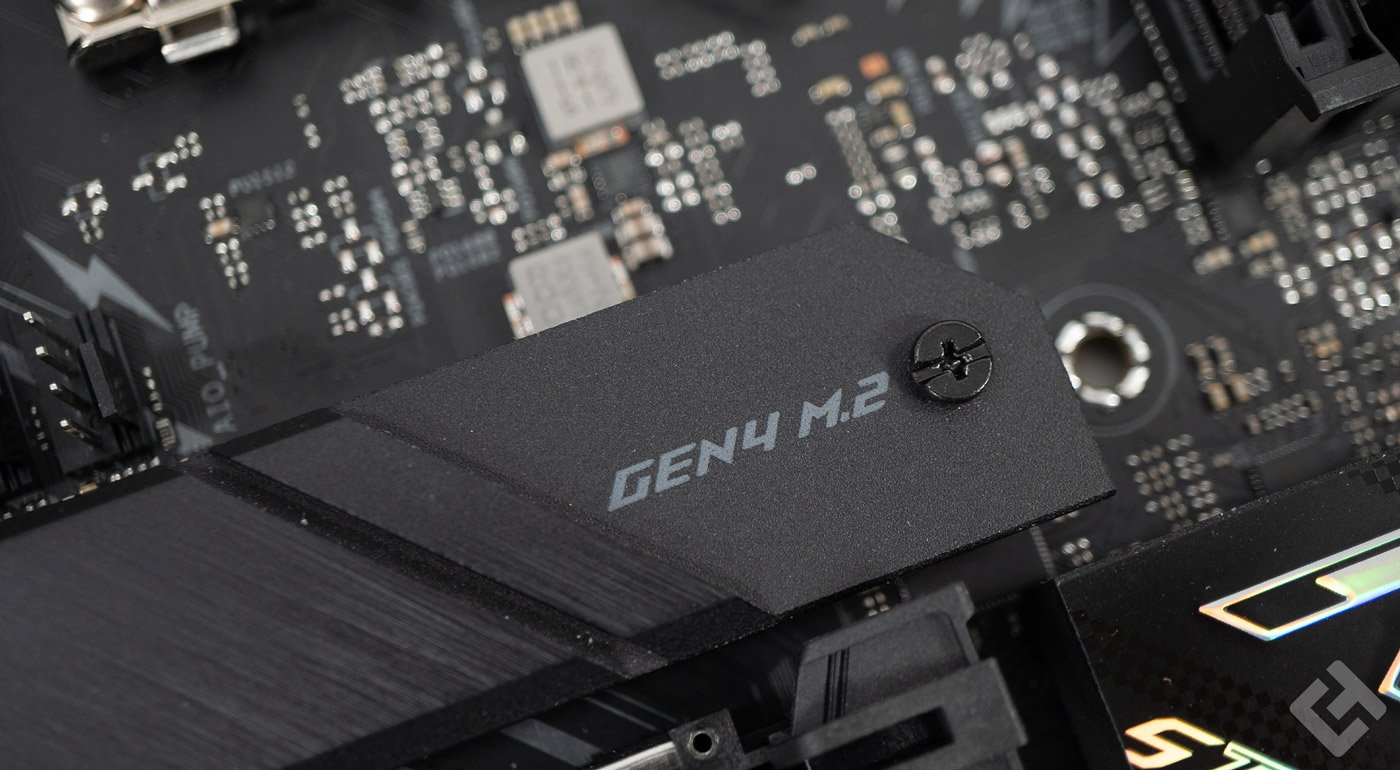

Le câblage du PCIe dépend des cartes mères, mais aussi du nombre de Lanes PCI dont dispose votre processeur. Sur cette Asus ROG Strix ZB660-F Gaming WiFi qui possède 2 ports PCIe 16, deux x1 ainsi que trois ports M.2 NVMe. Oui, c’est assez peu et cela limite le nombre de périphériques que l’on peut connecter ici. Toutefois, si c’est du port PCIe que vous cherchez, il faut se pencher sur des cartes mères bien plus haut de gamme comme les modèles WS de chez Asus.

Ici, vous aurez tout de même la possibilité de connecter les dernières cartes graphiques du marché sans aucun souci de compatibilité. De plus avec le PCIe Gen 5 vous pourrez profiter des meilleurs débits possibles pour le stockage ce qui permettra une ouverture plus rapide des logiciels et des jeux ainsi que des transferts de données rapides qui seront un gain de temps considérable.

I/O Shield

Bien entendu, une carte mère ne sert pas qu’à brancher des périphériques internes, mais aussi externes. En effet, une plaque I/O Shield bien fournie est une aubaine, car pouvoir connecter l’ensemble de ses périphériques et avoir des ports en plus peut éviter une frustration certaine dans beaucoup de cas.

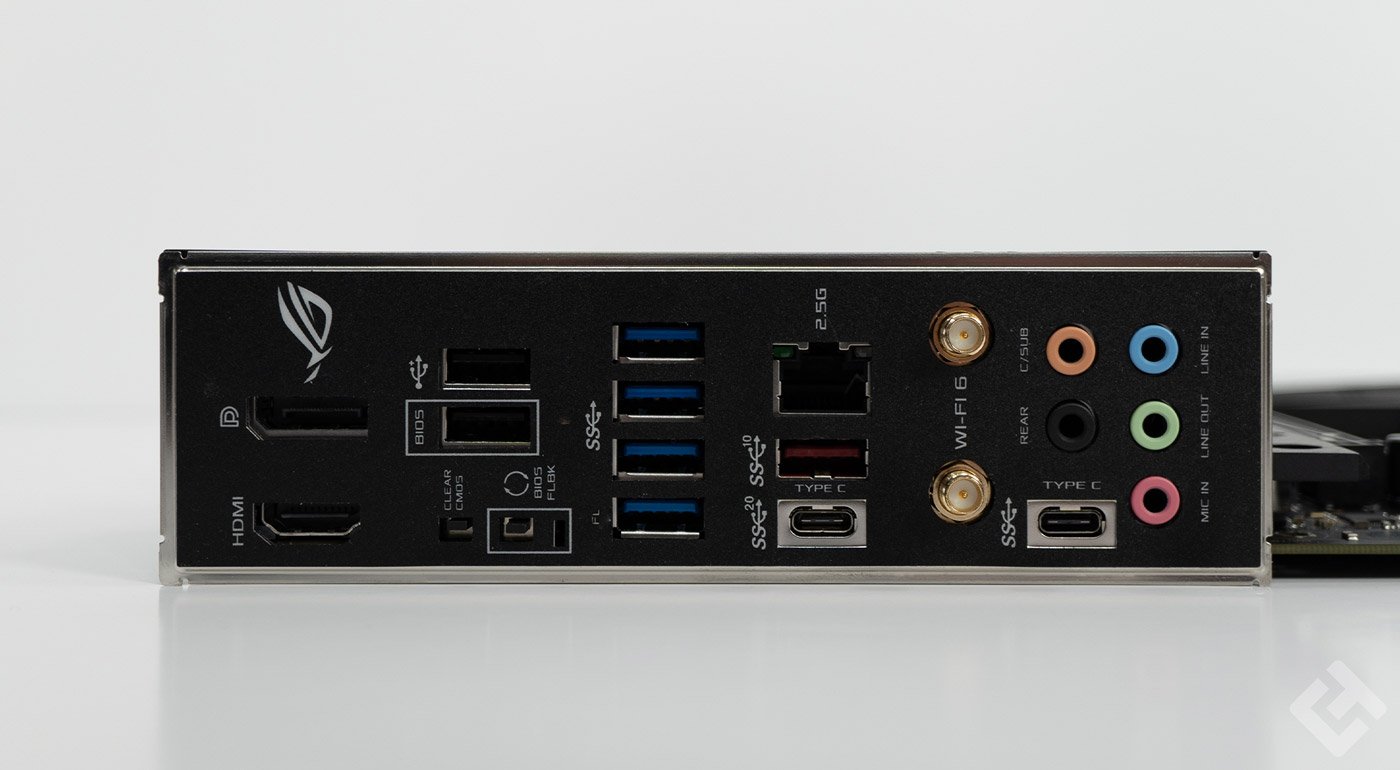

Comme je l’ai dit plus haut, la plaque I/O Shield est plus que bien fournie avec les connectiques suivantes :

• Un port HDMI
• Un port Displayport
• Deux ports USB 2.0
• Bouton Clr CMOS
• Bouton Bios Flashback
• Quatre ports USB 3.2 Gen 1
• Ethernet Intel I225-V 2.5Gb
• Trois ports USB 3.2 Gen 2
• Deux ports Type-A + 1 x Port Type-C
• Un port USB 3.2 Gen 2×2
• Intel Wi-Fi 6 (AX210)
• Prises Jack

Il sera difficile de se sentir frustré à l’idée de ne plus avoir de ports disponibles pour connecter vos périphériques. De plus si vous êtes gourmands en port USB, il y a toujours la possibilité de connecter des docks en USB Type-C afin d’étendre encore plus les possibilités de périphériques. Il faut quand même prendre en compte les limitations du chipset si vous souhaitez étendre les ports USB.

Alimentation

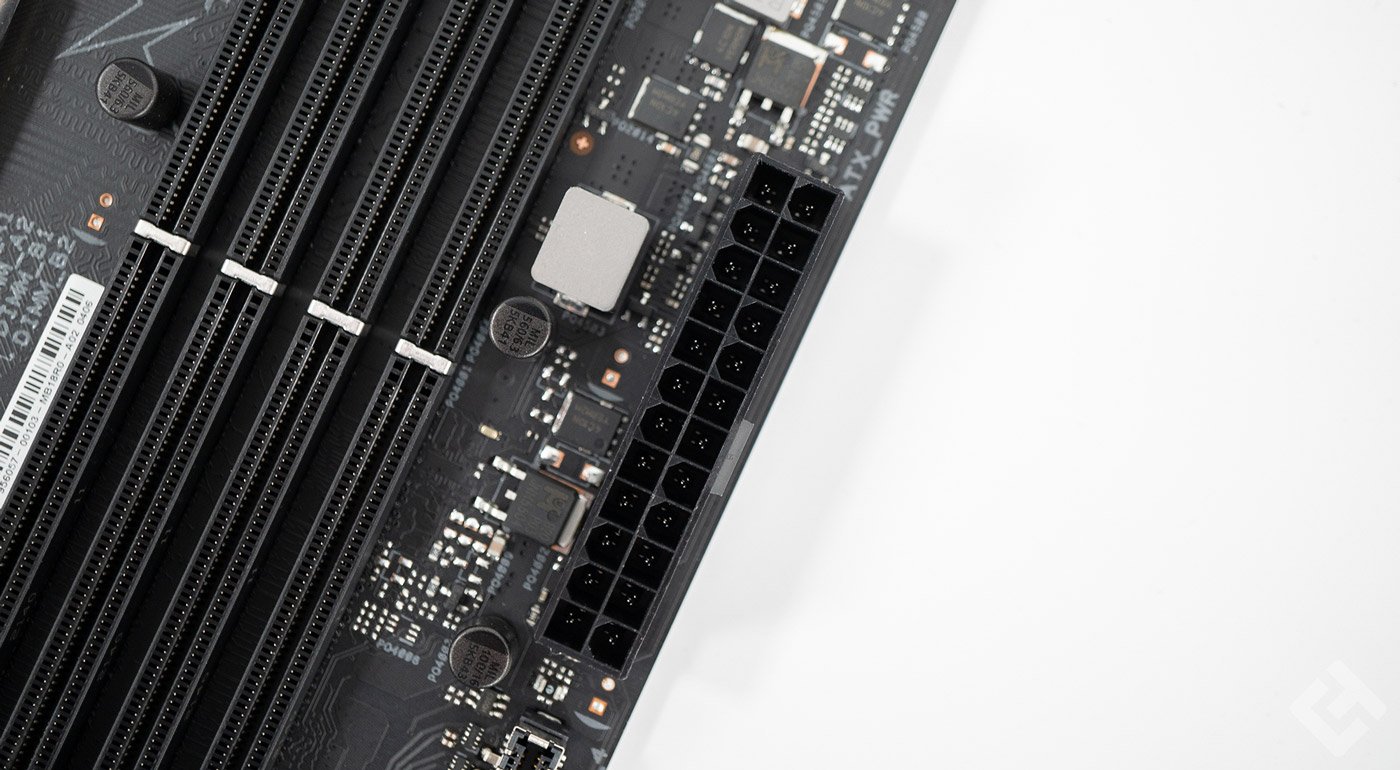

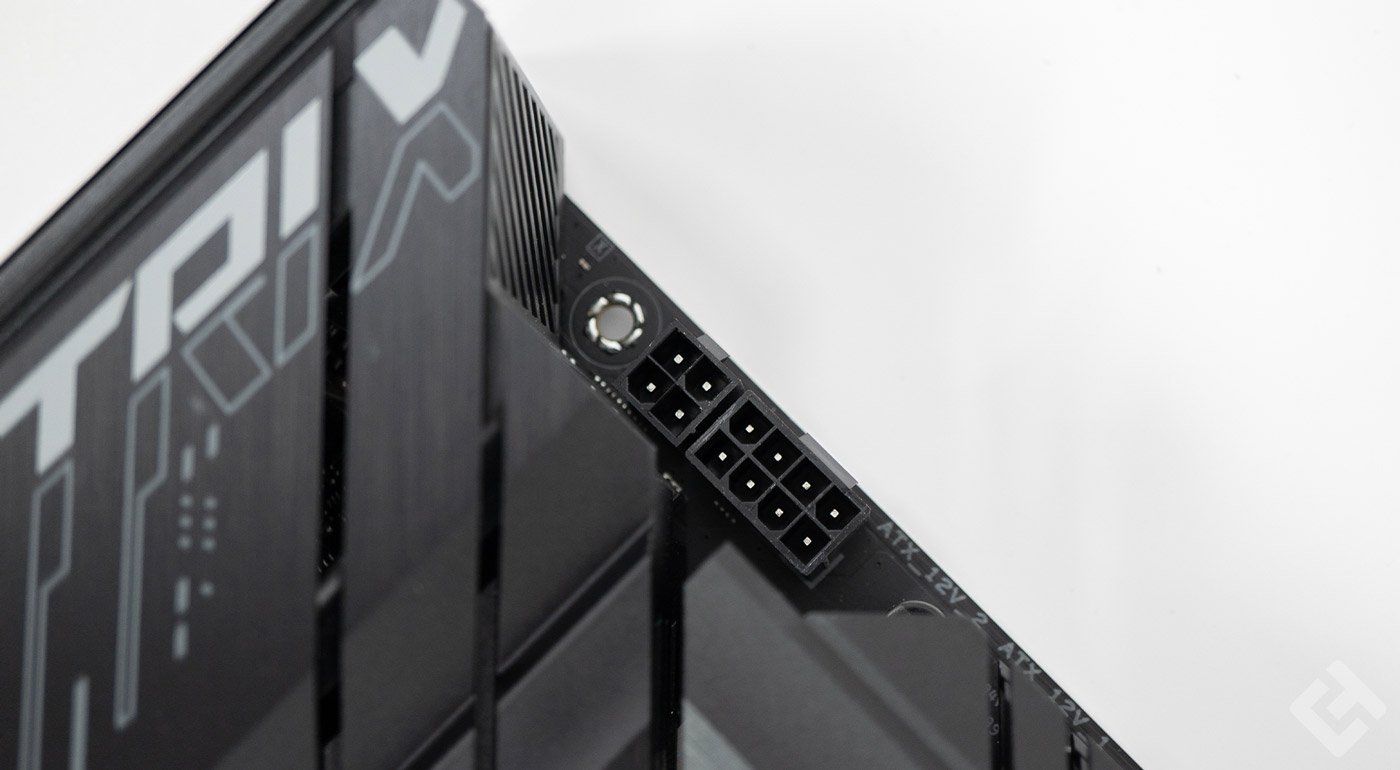

Vous vous doutez bien qu’une carte mère a besoin d’être alimentée pour fonctionner, c’est pourquoi on retrouve deux prises distinctes qui permettent de connecter les différents câbles d’alimentation. Bien évidemment, comme pour les formats de carte mère, ce sont des prises normalisées selon la même appellation. Ici on dispose d’un connecteur 24 pins pour alimenter la carte mère ainsi qu’un 8 pins + 4 pins pour alimenter le CPU (tout en sachant que le 4 pins n’est pas obligatoire).

Il est à noter que l’overcloking n’est pas vraiment permis par le Chipset, il ne faut donc pas imaginer avoir les meilleurs VRM possibles. Toutefois, on dispose de 16 + 1 phase d’alimentation qui se destinent à alimenter les nouveaux processeurs de chez Intel qui sont assez exigeant de ce côté-là au vu de la particularité de gestion de l’alimentation de ceux-ci. Avec des mosfets comme ceux présents sur cette carte mère, on dispose de tout le nécessaire pour une bonne alimentation. En effet, on dispose de VRM et de condensateurs d’excellente qualité qui permettent à la carte mère de rester robuste, même dans les tâches les plus lourdes.

L’ensemble supportera sans aucun problème des processeurs Intel Core i5 de 12 générations comme les i9 de la même série, et ce, sans concessions sur les performances. Car oui, les différences entre les différents Chipsets reposent dans les possibilités d’overclocking certes, mais de base, les performances sont assez similaires.

Le BIOS

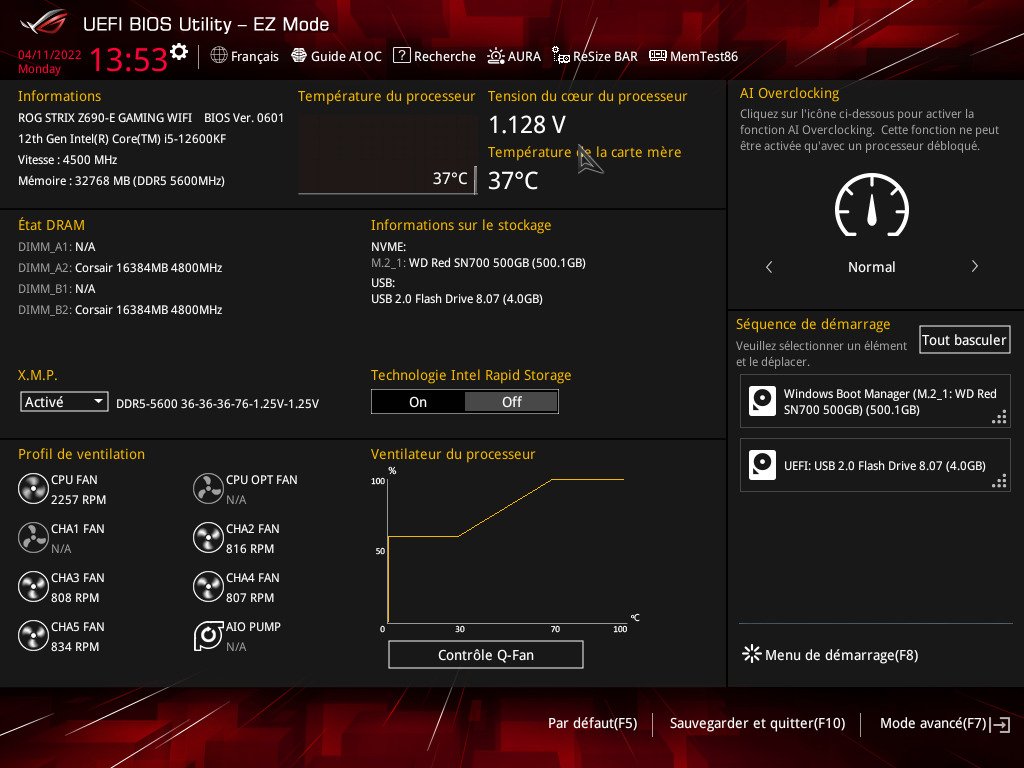

Le bios de cette Asus ROG Strix B660-F Gaming WiFi est le même que celui de la Z690-E a quelques différences près. En effet, on dispose de moins d’options qui sont limitées par le chipset. Toutefois, on retrouve donc une page simplifiée qui regroupe toutes les informations relatives à la configuration avec des options de démarrage et à la surveillance des températures. Toutefois en appuyant sur F7 on accède à la totalité des paramètres.

Dans l’onglet Ai Tweaker, il est possible de régler l’overclock CPU, ainsi que celui de la mémoire. Il est notamment possible d’activer l’overclock automatique d’ASUS, mais également de régler chacun des paramètres qui se réfèrent à la RAM et au processeur en jouant sur les tensions et l’alimentation des composants disposés sur la carte mère. Toutefois, il faut garder à l’esprit que ce chipset n’est pas fait pour ce genre de manipulation. Si c’est cette partie qui vous intéresse, je vous conseille la version Z690-E qui sera plus efficace et stable.

La section suivante est la partie advanced qui est certainement la plus vaste en termes d’options. En effet, cette partie permet de modifier les réglages et les options du processeur, des ports PCI, mais aussi différentes options par rapport au stockage, au démarrage. Il y a énormément d’options différentes, mais je vous conseille de les laisser de base sauf pour certains usages spécifiques.

L’onglet matériel permet d’activer la surveillance des différents composants et de paramétrer les différentes sondes de la carte mère, mais aussi la configuration avancée des ventilateurs et la détection d’ouverture de châssis. C’est une section intéressante dans certains points, mais peu de gens sont amenés à l’utiliser.

Vous allez pouvoir gérer vos périphériques de démarrage depuis l’onglet boot, que ce soit l’ordre de démarrage, les périphériques réseaux ou PCI (comme le wake-on-lan par exemple). Il vous sera possible d’activer les options de sécurité de démarrage ainsi que le Fast Boot. cette section est important si vous utiliser plusieurs systèmes d’exploitation. Pour ma part j’ai Windows installé sur mon SSD NVMe SN750 WD Black avec Grub qui me permet de choisir entre mon Windows 11 et mon Arch Linux installé sur un second SSD, ces choix sont possibles depuis cette section du bios.

L’onglet tool permet, quant à lui, de mettre à jour le Bios, le changer, mais aussi de faire des memtest86 afin de vérifier si votre RAM est fonctionnelle. Cette section permet également d’accéder à une clé USB et de flasher des composants.

Performances

Comme vous le savez, les performances d’un ordinateur dépendent des composants placés sur la carte mère, mais il est intéressant de voir que toutes les cartes mères ne se valent pas. Déjà, le chipset permet de pouvoir avoir des options comme le PCIe 5 ou les plateformes CPU comme le support de la 12e génération Intel avec le Z690 ici présent. Ici, le B660 n’est pas le meilleur et pourtant les performances brutes sont assez similaires de base, c’est en overclocking que tout change, car un meilleur chipset acceptera plus de choses de votre part.

Sur cette carte mère, on dispose du PCIe Gen 5 en prévision du futur, car les SSD actuels sont encore en PCIe Gen4. La bande passante a certes été doublée, mais cela ne veut pas dire que les performances seront meilleures dans l’instant. Il faudra donc attendre une mise à jour matérielle sur les SSD afin de profiter de la bande passante du PCIe Gen5

J’ai testé cette carte dans de bonnes conditions avec la configuration suivante :

• Processeur : Intel Core i5 12600KF
• Refroidissement : MSI Mag Coreliquid C240
• Carte graphique : Gigabyte GeForce RTX 3050 Gaming OC 8G
• RAM : DDR5 Corsair Dominator Platinium RGB 2 x 16 Go
• SSD : Western Digital WD Red SN700
• Boitier : Razer Tomahawk ATX
• Alimentation : BeQuiet 650 Watts

Une belle configuration qui fait tourner la plupart des jeux sans problèmes même avec cette petite RTX 3050 qui se défend très bien en 1080p.

Processeur

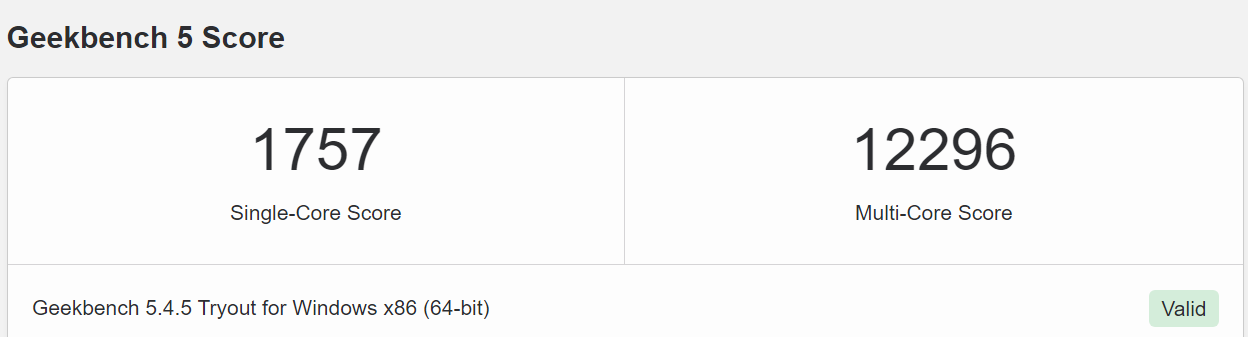

Le processeur que nous avons utilisé ici est donc un Intel Core i5 12600KF, qui est le dernier milieu de gamme de la série Alder Lake de Intel. Ce processeur dispose de la nouvelle architecture de cœurs chez Intel avec ses 4 cœurs efficients et ses 6 cœurs performants qui permettent une économie d’énergie conséquente ainsi qu’un bon gain de performance par rapport à la génération précédente. En effet, avec une fréquence de base à 2,8 GHz et un turbo à 4,9 GHz, on obtient des scores excellents sur Cinebench R23 et Geekbench. Sans compter qu’avec un bon overclock on pourrait tirer plus de ce petit CPU.

Des scores même légèrement meilleurs que ce que nous avions obtenu sur la carte mère NZXT N7 Z690, mais cela reste lié au système de refroidissement qui est différent. En effet, ici nous avons fait le choix du watercooling MSI Mag Coreliquid C240, qui permet un refroidissement bien plus optimal du processeur.

Carte graphique

Du côté du GPU nous lui avons offert le luxe d’une Gigabyte GeForce RTX 3050 Gaming OC 8G qui offre d’excellentes performances dans la grande majorité des jeux récents en 1080p. Cette carte est donc connectée en PCIe Gen 5, mais il faut garder en tête que cela n’influe pas sur les performances graphiques, la seule différence avec les générations précédentes est surtout que la bande passante du bus est encore une fois doublée. Toutefois, les performances réelles ne seront pas impactées par cette différence, vous pourriez avoir un port en Gen 2,Gen 3 ou Gen 4 que cela ne changerait rien en capacité de calcul graphique..

Cette bande passante doublée se ressent surtout dans les configurations multi-GPU comme le AMD CrossFireX (et encore ce n’est pas significatif). Toutefois au vu de la rareté de celles-ci. En dehors de cela, les performances de cette RTX 3050 sont impressionnantes, epour une carte graphique à moins de 300 euros en temps normal.

RAM

Du côté de la RAM, on dispose d’une carte mère en DDR5 ce qui est un bon point le prix de la Asus ROG Strix B660-F Gaming WiFi. Néanmoins, il faut prendre en compte que la DDR5 coûte encore très cher, ce qui n’est pas optimal en termes de budget final sur une configuration. De plus, bien que les performances brutes soient meilleures dans les différents benchmarks, les performances réelles ne sont pas encore flagrantes. Car oui, il faut penser que les entreprises qui éditent des logiciels ou des jeux vidéos n’optimisent pas forcément leurs productions pour profiter pleinement de ces performances.

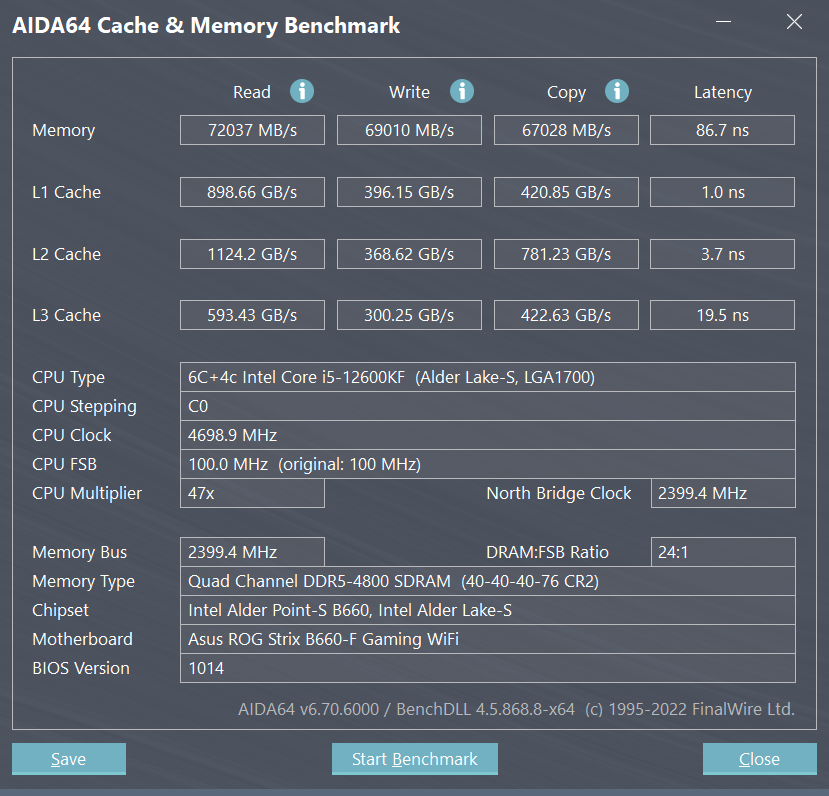

Pour cette configuration, nous disposons donc de DDR5 Corsair Dominator Platinium RGB avec une configuration en 2 x 16 Go qui offrent des performances agréables sur les tests AIDA64. En dehors de cela, elles seront parfaites pour un usage gaming comme de productivité.

SSD

Du côté du stockage, nous avons choisi un SSD NVMe de chez Western Digital le WD Red SN700 qui est un module de stockage flash assez performant pour un prix très attractif. Il offre, certes, des performances moindres par rapport à des SSD en PCIe Gen 4 comme un WD Black SN750, que nous avions testé il y a quelques mois. Toutefois, pour un SSD en PCIe Gen 3 les scores sont tout à fait cohérents et montre bien qu’un SSD plus performant aura des débits excellents.

Des débits comme ceux-là permettent de charger rapidement le ou les systèmes d’exploitation installés dessus. De plus, cela permettra d’avoir des chargements réduits dans les logiciels, les jeux, mais aussi des temps de transferts excellents en copie de fichier.

Test Asus ROG Strix B660-F Gaming WiFi : Avis

La Asus ROG Strix B660-F Gaming Wifi est une superbe carte mère pour les processeurs de 12^ème génération de chez Intel. En effet, elle permet de pouvoir profiter de la dernière architecture sans pour autant avoir à dépenser trop d’argent. De plus, elle offre des caractéristiques assez similaires qui permettront tout de même de profiter des dernières innovations techniques des marques.

Elle supportera sans aucun souci les processeurs comme notre Intel Core i5 12600KF avec de la DDR5 ce qui laisse de belles possibilités de performances pour profiter de toutes les dernières licences de jeu vidéo, mais aussi de travailler sur des logiciels gourmands si vous en avez le besoin. Encore un beau produit de la part d’Asus qui saura combler les gamers exigeants.
