Le choix d’une carte mère peut dépendre de beaucoup de paramètres et d’une question de gout. Mais même si les utilisateurs n’ont pas de préférence, ce n’est pas pour autant qu’il faut se restreindre et faire des compromis sur les choix de celle-ci. Cette carte mère ASRock X570S PG Riptide est destinée aux gamer exigeants qui souhaitent une carte mère robuste et fonctionnelle sans dépenser trop d’argent.
À l’heure ou j’écris ce test, le gaming sur PC a explosé et à ouvert à un large choix de référence ce qui permet de s’y retrouver peut importe son budget ou encore ses préférences.
Design
Bien que je reste un gros nostalgique des cartes mères au doux PCB vert, je ne reste pas insensible aux efforts fournis par les marques pour offrir un côté bien plus sympa aux cartes mères récentes. La plupart des cartes mères dans cette tranche de prix là arborent un design très simple.

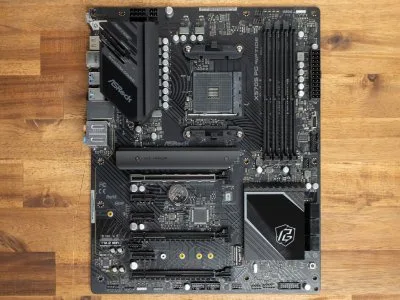

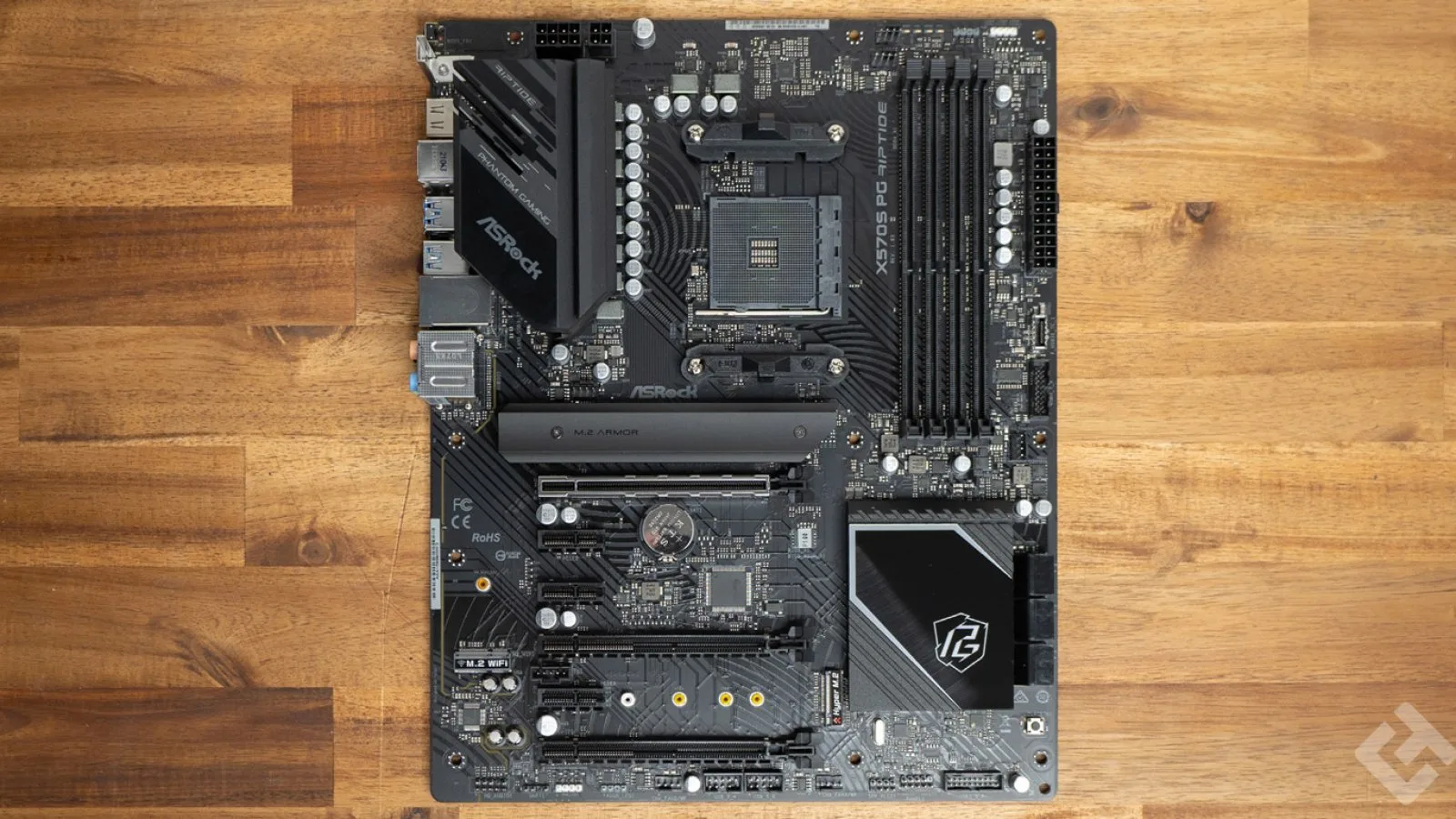

Cette ASRrock X570S PG Riptide arbore un design très simple et sobre, mais n’en reste pas moins très sympa. En effet son PCB est noir avec quelques nuances de gris c’est très basique, mais efficace visuellement. De plus de petites subtilités visuelles se cachent ici et là que ce soit sur les VRM ou sur le chipset.

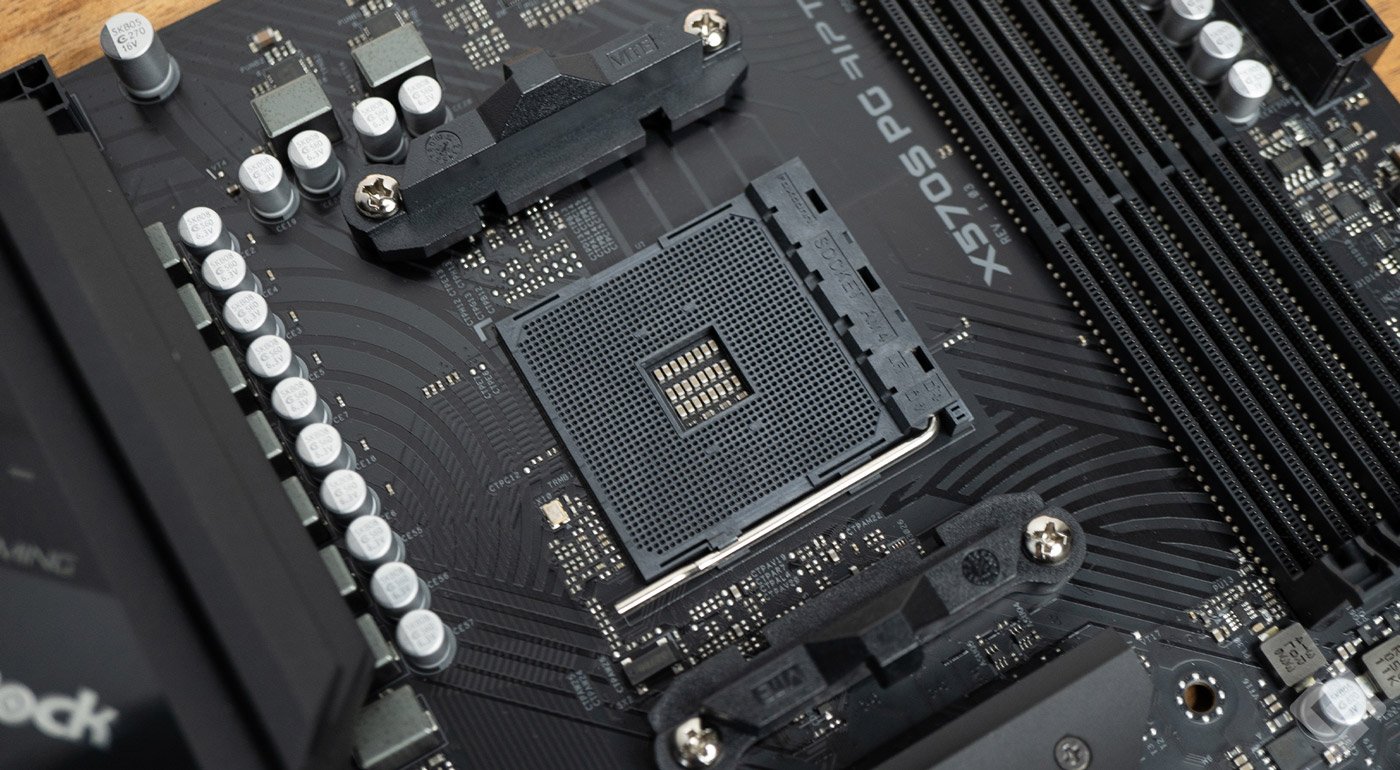

En haut à gauche on retrouve le dissipateur des VRM qui arbore des fentes de ventilation dans la diagonale avec autour des inscriptions sur le gaming et le logo ASRock tout en bas. Le dissipateur du chipset X570 est dans la même trempe de design que celui des VRM avec pour différence, qu’il offre le logo de la gamme Riptide en RGB en son centre, c’est d’ailleurs le seul point de RGB de cette carte mère.
Au centre de la carte mère juste en dessous du socket se retrouvent les slots PCI express qui en comprend 3 en x16, 3 en x1 ainsi que deux slots PCIe M.2, ce qui est amplement suffisant pour brancher la plupart des périphériques PCI nécessaires comme vos GPU, SSD ou encore une carte Wi-Fi RAID et plus encore.
En soi, le design d’une carte mère reste standard dans sa disposition qui est régie par la norme ATX (qui est bien entendu le format de celle-ci), néanmoins les subtilités qui les rendent uniques reposent dans la disposition des dissipateurs, des LED RGB ou encore de la couleur de l’ensemble. En dehors de cela, les cartes mères sont pour la plupart dépendantes des fonctionnalités du chipset et du BIOS ce qui ne change pas en soi.
Caractéristiques de la ASRock X570S PG Riptide
| Modèle | ASRock X570s |
| Chipset | X570 |
| Processeurs supportés |
|
| Socket | AM4 |
| Mémoire maximum | 128 Go DDR4, Un-buffered Memory |
| Fréquences mémoire supportée |
|
| Options |
|
| Compatibilité PCI express | Compatibilité PCI express 4.0 deux voies (x16, M.2 x4)
|
| Connectivité réseau |
|
| Entrées / Sorties |
|
| Ports spéciaux (pin carte mère) |
|
| BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
| Contenu de la boite |
|
Cette ASRock X570S PG Riptide embarque comme son nom l’indique, le chipset X570 qui offre le support des processeurs AMD Ryzen 2000, 3000, 4000, 5000 et 5000 G-Series sur le socket AM4. Ce que j’aime avec AMD outre la performance qui n’est plus à prouver, c’est la grande compatibilité des différents chipsets contrairement à Intel qui aime bien rendre obsolètes ses plateformes assez rapidement.
En effet cette carte mère prendra en charge tous les processeurs AMD de la série 2000 à la série 5000 sans aucun souci de compatibilité. De plus le chipset X570 permet le support de la norme PCIe 4.0 qui permet une bande passante deux fois plus large et donc d’excellents débits notamment sur le stockage et les ports Thunderbolt.
Pour rappel un chipset est un circuit électronique multiplexeur (ou MUX pour les connaisseurs) qui permet la coordination entre les différents composants placés sur la carte mère comme la mémoire, le CPU, le GPU et tous les appareils PCIe que vous voulez placer dessus. Un chipset est ainsi composé de deux éléments principaux :
- Le circuit Northbridge, qui s’occupe du trafic de données entre le CPU et la RAM.
- Le circuit Southbridge, qui s’occupe des périphériques d’entrée et de sortie comme l’USB ou le (ou les) par exemple.
Le Southbridge du chipset X570 permet les entrées sorties suivantes :
- 36 lignes PCIe 4.0
- 14 ports SATA 6 Gbps
- 4 ports USB HiSpeed 480 Mbps
- 12 ports USB 3.2 Gen 2 (Superspeed 10 Gbps)
- Prise en charge de l’overclocking
Du côté de la RAM, le chipset permet du Dual Channel avec deux DIMM par canaux ce qui est amplement suffisant pour du jeu ou de la petite productivité pas besoins ici de quad-channel comme sur une plateforme Threadripper X399 par exemple. Néanmoins cette carte mère peut embarquer jusqu’à 128 Go de RAM DDR4 overclockable jusqu’à 5000 MHz en profil XMP. Pas de support ECC sur cette carte bien entendu au vu de sa destination gaming et non productivité et serveur.
| Génération de PCIe | x1 | x4 | x8 | x16 |
| PCIe 3.0 | 1 Go/s | 4 Go/s | 8 Go/s | 16 Go/s |
| PCIe 4.0 | 2 Go/s | 8 Go/s | 16 Go/s | 32 Go/s |
En effet les bandes passantes ont été doublées, ce qui permet des débits deux fois plus élevés sur le stockage par exemple. C’est aussi un gros avantage du côté des configurations multi-GPU comme le Crossfire où le passage d’information se fait via la carte mère contrairement au NVLINK (anciennement SLI) de Nvidia qui passe par un bridge propriétaire sur les RTX 3090 ou les Quadro RTX par exemple.
Connectiques
La carte mère ASRock X570S PG Riptide est assez bien fournie en termes de connectiques, ce qui est appréciable. En effet, entre l’I/O Shield et les différents ports présents directement sur la carte mère, le champ des possibilités est assez large et permet de connecter un grand nombre d’appareils différents. Ici, ASRock n’a pas lésiné sur les possibilités sans pour autant en faire de trop, ce qui permet d’offrir une carte mère fonctionnelle et simple d’usage.
PCI express et M.2
Le PCI express, est un port développé depuis 2004 dans différents domaines, mais principalement sur les cartes mères. Ce port permet l’ajout de carte d’extension de périphériques comme du stockage, du son, de la vidéo (vos chères et tendres cartes graphiques), mais aussi de l’USB, cela permet l’extension de vos ports en suivant une certaine logique de câblage (x1, x2, x4, x8, x16 et x32) qui offre plus ou moins de puissance d’alimentation et de débit.
Le câblage dépend complètement des cartes mères ainsi que des options nécessaires. Mais cela dépend aussi et surtout du nombre de lignes PCI qu’offrent le processeur ainsi que le Chipset. Sur cette ASRock X570s PG Riptide, nous disposons de 3 PCIe en x16, 3 en x1 ainsi que deux slots PCIe M.2, ce qui est amplement suffisant pour brancher la plupart des périphériques et le tout en PCIe Gen 4.0 ce qui permet les meilleurs débits possibles.
Les ports PCI en x16 permettent bien entendu de bancher une carte graphique voir plusieurs via la norme CrossFireX qui permet de coupler deux à quatre GPU AMD, même si de base vous ne pourrez en connecter que trois sans bidouiller avec un riser, mais en théorie, ça marche.
Du côté du stockage PCIe il sera possible de connecter deux SSD NVMe en PCIe Gen 4.0 sans problème et même de les coupler en RAID 0 afin de créer un seul et même volume de stockage qui profitera d’une bande passante supérieure, et ce directement depuis le Bios de ASRock.
Trois ports en x16 c’est beaucoup me direz vous ? Et bien pas tellement sachant qu’il n’y a pas de PCIe x8 ou PCIe x4, cela permet donc de pouvoir connecter tout ce que vous voulez dessus sans vous soucier de la taille du port, de plus ayant déjà eux des cartes mères avec 8 ports en x16, je peux affirmer que cela est très basique.
Bien entendu, celui du haut sous le processeur sert principalement à connecter votre carte graphique, car la bande passante y est meilleure au vu de la proximité avec le CPU et le Chipset dans la conception (bien que j’ai déjà vu des ports de GPU en x16 en dessous d’un ou deux x4, notamment sur des cartes mères de serveur).
I/O Shiels
Bien entendu une carte mère ne sert pas qu’à brancher des périphériques internes, mais aussi externes. En effet une plaque I/O Shield bien fournie est une aubaine, car pouvoir connecter tous ses périphériques et avoir des ports en rab peut éviter une frustration certaine. La ASRock X570s PG Riptide dispose des connectiques suivantes :
- PS/2
- Un HDMI
- Une sortie optique
- Un USB 3.2 Gen2 Type-A
- Un USB 3.2 Gen2 Type-C (10 Gb/s)
- Quatre USB 3.2 Gen1
- Deux USB 2.0 Ports (Supports ESD Protection)
- Un RJ-45 LAN
- Un BIOS Flashback
- Port audio Jack 3.5 mm
Il y a donc tout ce qu’il faut pour connecter vos périphériques à votre tour, personnellement j’apprécie la présence des deux ports Ethernet 2,5 Gbit ainsi que l’USB 3.2 Gen 2 et le Type-C. Je trouve cette plaque I/O très bien fournie. De plus il y a la possibilité de bancher une carte Thunderbolt 4 afin d’y connecter des périphériques compatibles sans trop de soucis (compatible uniquement avec une carte Thunderbolt ASRock ce qui est un point noir à mon sens).
Pour en revenir au stockage il y a bien évidement six ports SATA 6 GB/s où il est possible de rajouter des SSD ou des disques durs afin d’étendre le stockage ou d’y placer des modules de sauvegarde (très pratique pour sauver des données si une partition sont corrompues).
Alimentation
En termes d’alimentation, cette carte mère est très basique pour la connexion, elle se contente d’un port 24 pins d’alimentation ainsi qu’un 8 pins et un 4 pins ce qui est amplement suffisant pour une utilisation gaming, néanmoins il ne faut pas espérer battre des records d’overclocking avec celle-ci.
En effet la carte dispose de dix phases d’alimentation ainsi que d’une puce Dr.MOS qui optimise l’alimentation pour les applications buck-set down voltage. Comparé aux phases traditionnelles, elle délivre intelligemment un courant plus élevé pour chaque phase, offrant ainsi un meilleur résultat thermique et des performances supérieures. Il faut tout de même garder en tête que ce n’est pas non plus une carte mère dédiée à cela, néanmoins cela fonctionne bien dans l’ensemble.
Le BIOS
Le BIOS inclus dans la carte ASRock X570S PG Riptide a tout ce qu’il faut pour configurer correctement la config, mais il manque d’éclat et ne donne pas l’impression que toutes les caractéristiques d’un BIOS à part entière sont présentes contrairement à d’autres marques concurrentes qui offrent des options bien plus développées et visibles directement.
Le plus remarquable est l’absence d’un menu de mode facile que l’on trouve sur la majorité des cartes mères de nos jours qui ne sont pas OEM ou orientées serveur. En effet il s’agit d’une page unique, facile à parcourir, qui est généralement l’écran par défaut du BIOS et qui permet un usage basique de celui-ci.
Il se compose généralement d’informations sur le système, de commandes de ventilateur et d’un bouton de mémoire X.M.P. Il est destiné à ceux qui ne veulent pas s’aventurer dans les détails avancés du BIOS d’une carte mère. Les nombreux menus et les éléments comportant des chiffres peuvent être décourageants. Un menu de mode facile est une caractéristique importante qu’ASRock a négligée ici.
Les éléments de base qui doivent être configurés, comme la mémoire système X.M.P ou les profils DOCP, sont listés sous l’onglet « OC Tweaker ». C’est également là que vous pouvez régler la fréquence et la tension du CPU pour l’overclocking. Les contrôles de tension plus avancés, comme la calibration de la ligne de charge, sont cachés dans un sous-menu secondaire.
Il dispose également d’un menu « advanced » qui permet la configuration des ports PCIe, des options USB, des fonctionnalités avancée du processeur comme la gestion de la virtualisation, de l’hyperthreading et plus encore.
Les menus HW monitor permet de visualiser les températures, le voltage ainsi que la consommation des composants et la vitesse des ventilateurs. Ce BIOS est en soit très simple, peut être un peu trop à mon sens.
Performances
Cette carte mère ASRock X570S PG Riptide permet des performances optimales grâce à son excellent chipset X570 qui comme je l’ai déjà expliqué plutôt, permet le support des derniers processeurs AMD Ryzen ainsi que du stockage NVMe de haut vol et des performances graphiques optimales grâce au PCIe Gen 4.0. De plus les profils XMP permettent d’overclocker la RAM sans aucun souci et ce très facilement. Afin de tester la carte, j’ai utilisé la configuration suivante :
- Un AMD Ryzen 7 5800X
- 2 x 8 Go de DDR4 Lexar Hades 3600 MHz
- Une Nvidia Geforce RTX 3070 EVGA FTW3 Ultra
- Un Ventirad Be Quiet! Dark Rock TF2
- Un SSD NVMe SanDisk Extreme Pro 1 To
Processeur
Au vu du nombre de VRM ainsi que de l’attrait très basique de cette carte mère, les performances CPU restent bonnes, mais sans être non plus extrêmes. De plus je ne me suis pas tenté à un overclocking très poussé, j’ai l’habitude sur des cartes mères très haut de gamme, mais ici ce n’est pas le but. Néanmoins les performances processeur restent très bonnes dans l’ensemble, surtout grâce à ce superbe Ryzen 7 5800X.
Sur cette ASRock X570S PG Riptide, c’est donc le chipset X570 qui est intégré, chipset qui est bien évidemment le plus haut de gamme de la série AMD Ryzen qui repose sur le socket AM4. Les performances de ce Ryzen 7 sont donc excellentes pour la plupart des usages. Personnellement je l’utilise bien sûr pour le jeu, mais aussi et surtout pour de la productivité (Virtualisation, tâche lourde de décompilation, calcul parallèle et programmation bas niveau).
Bien entendu, la différence de qualité d’une carte mère à l’autre va influencer sur l’alimentation du processeur donc théoriquement sur ses performances. En effet les changements en termes de performances de ce côté-là n’influeront pas sur votre expérience en jeu, mais surtout en traitement 3D, en rendu vidéo ou autre. Et comme l’a déjà expliqué LinusTechTips dans une de ses vidéo, les VRM et la qualité des PCB peut influer sur les performances bien que cela ne se ressente pas vraiment.
Carte graphique
Comme j’ai pu l’expliquer dans des articles précédents, le passage entre les générations de PCIe ne change pas tellement les performances graphiques, cela influe principalement sur le stockage et les transferts entre les différents composants. Néanmoins la Nvidia Geforce RTX 3070 EVGA FTW3 Ultra permet des performances optimales dans les jeux ainsi qu’en tâches lourdes (comme un export sur Premiere Pro par exemple).
Le réel intérêt d’une bande passante plus large grâce aux nouvelles normes PCIe, repose dans les configurations multi-GPU, ou les cartes pourront communiquer plus rapidement entre elles et transférer des données bien plus rapidement. Mais il faut tout de même déjà pouvoir en obtenir une seule en ce moment.
De plus les configuration multi-GPU se font de plus en plus rare dans le monde du gaming au vu du fait que beaucoup de studio de développement abandonnent le support du SLI ou du CrossFireX, ce que personnellement je regrette, surtout que je possède un CrossFire de RX 580 dans ma tour personnelle. En effet bien que la plupart des cartes mères supportent le SLI/CrossFireX, cela s’oriente pour une minorité d’utilisateurs, néanmoins on en apprécie la présence.
Nous avons fait quelques benchmarks sur 3DMark et sans surprise, une RTX 3070 n’est pas en reste du côté des performances, les scores sont excellents, aucune frustration à attendre de ce côté là. En soi peu importe la carte graphique choisie, elle profitera de ses pleines performances.
En soi d’une carte mère à une autre, les performances du GPU ne seront pas différentes, les bandes passantes restent les mêmes et la puissance dépend principalement de la carte graphique ainsi que de son alimentation et de son refroidissement, tout comme du choix des différents composants actifs comme le processeur et la RAM.
RAM
Côté mémoire vive, il est possible d’étendre jusqu’à 128 Go en 4 barrettes de 32 Go en DDR4. Bien sûr n’importe quelle barrette de DDR4 fonctionnera, mais il reste préférable de se procurer des barrettes préalablement performantes comme note kit de 2 x 8 Go de DDR4 Lexar Hades à 3600 MHz qu’il est possible d’overclocker directement depuis le Bios jusqu’à 5000 MHz (coupez votre chauffage, vous n’en aurez plus besoin).
La RAM sert à stocker de données volatiles pour faire fonctionner les programmes exécutés. Plus de RAM n’améliorera pas forcément les performances générales du PC mais cela permettra d’exécuter plus de choses en même temps, par exemple si un jeu est ouvert, avec le chat discord ainsi qu’un stream en cours, augmenter la RAM ne serait pas de trop. Et il en va de même si on lance des logiciels lourds comme dans mon cas.
En revanche afin de casser une idée reçue, avoir des DIMM avec des fréquences très élevées ne se sera pas nécessaire pour un K3v1nRGB G@m3r, cela n’influera en rien pour la plupart des tâches, cela s’applique principalement aux taches lourdes qui nécessitent un accès très rapide à la mémoire, en bref, en jeu vidéo cela ne changera rien dans l’idée.
Sur cette ASRock X570S PG Riptide, les possibilités de configuration mémoire sont grandes et ne laisseront pas de place à la frustration, cela conviendra à beaucoup d’usages et donc à la majorité des utilisateurs. En effet si vous avez besoin de plus de 128 Go de RAM, cette carte mère n’est pas faite pour vous. Toutefois si c’est pour du jeu vidéo et de la productivité cela suffit largement, elle sera le parfait compromis entre budget et large configuration.
SSD
Pour le stockage, avoir du PCI Gen 4.0 est un excellent point. En effet, comme je l’ai dit précédemment, la bande passante a été doublée ce qui permet des débits bien supérieurs à la génération précédente. En effet, même, avec un SSD NVMe de génération précédente, les débits restent excellents sur notre SSD Crucial.
Avec CrystalDiskMark, les débits obtenus sont très bons, avec 3430 Mo/s en lecture et 3106 Mo/s en écriture, cela permet de transférer des fichiers extrêmement rapidement, de charger des jeux et des logiciels sans aucun problème.
De plus pour stocker des données il est possible d’en rajouter un deuxième et de faire un RAID 0 ou RAID 1 depuis le Bios afin d’obtenir un meilleur stockage avec des débits bien supérieurs. Avec la présence de 6 ports SATA, il est complètement possible de rajouter des SSD ou des HDD SATA pour avoir encore plus de place et là encore il est parfaitement possible de les monter en RAID.
On apprécie également la présence d’un dissipateur avec stick de pâte thermique intégré pour le premier SSD, celui qui se situe au-dessus du premier port PCI.
Fonctionnalités
Cette carte-mère ASRock X570S PG Riptide est fournie avec le logiciel de gestion ASRock Motherboard utility qui permet de configurer votre carte mère comme dans le BIOS, et ce directement depuis Windows ce qui peut s’avérer pratique.
En effet, grâce au logiciel fourni par ASRock, il est possible de régler des profils d’overclocking et ainsi pouvoir régler le processeur en temps réel, sur sa fréquence ainsi que son voltage, mais aussi de régler le profil XMP de la RAM. Il est possible également de modifier les profils PWM des ventilateurs avec une courbe assez pratique. De plus la partie système info laisse une excellente visibilité sur les différentes valeurs du système.
Test ASRock X570s PG Riptide : Avis
La ASRock X570s PG Riptide est une bonne carte mère, elle est basique mais efficace pour un prix abordable sur la plateforme X570. Elle conviendra parfaitement aux joueurs exigeants qui ne souhaitent pas se ruiner dans des carte mère très haut de gamme qui parfois n’offre pas forcément plus d’options que celle ci.
On note la présence de nombreux ports PCI express, d’un slot M.2 pour la Wi-Fi ainsi qu’une plaque I/O Shield très bien fournie dans l’ensemble, ce qui rend cette carte assez polyvalente dans l’ensemble.
