Étrange conception du nouvel adaptateur 35W d'Apple

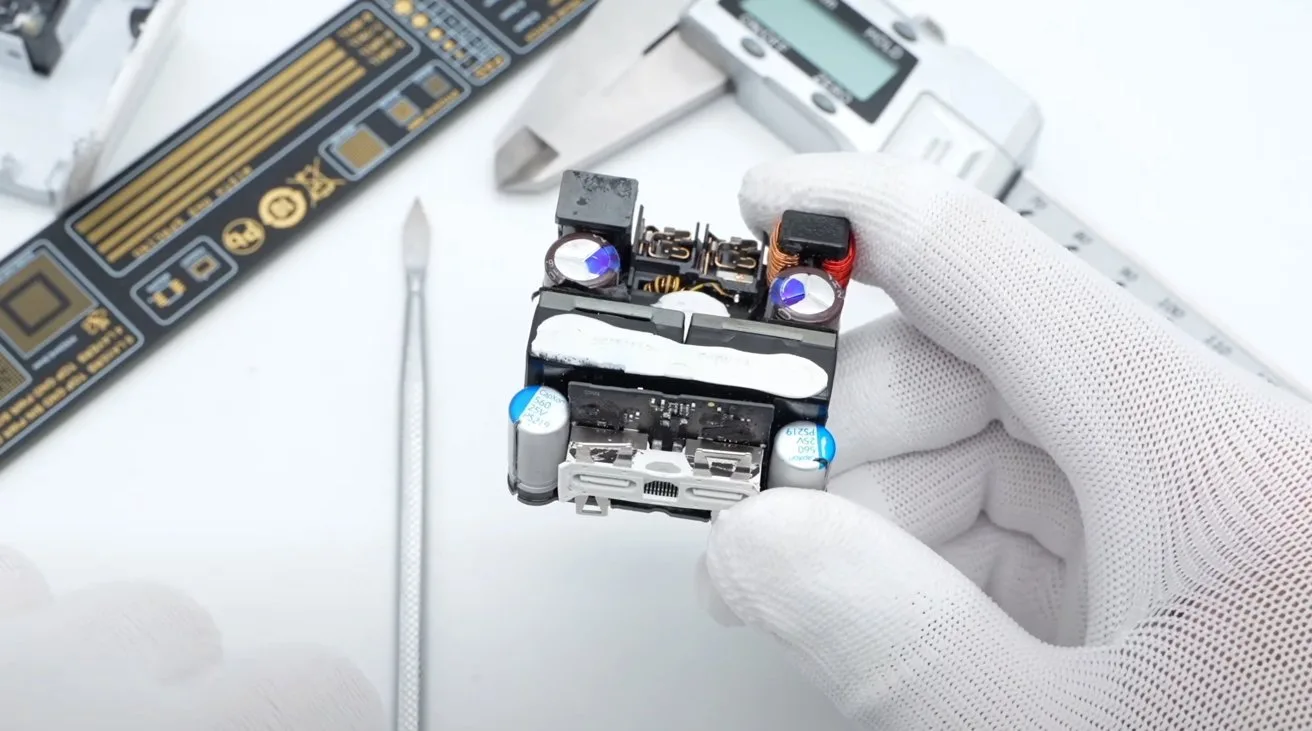

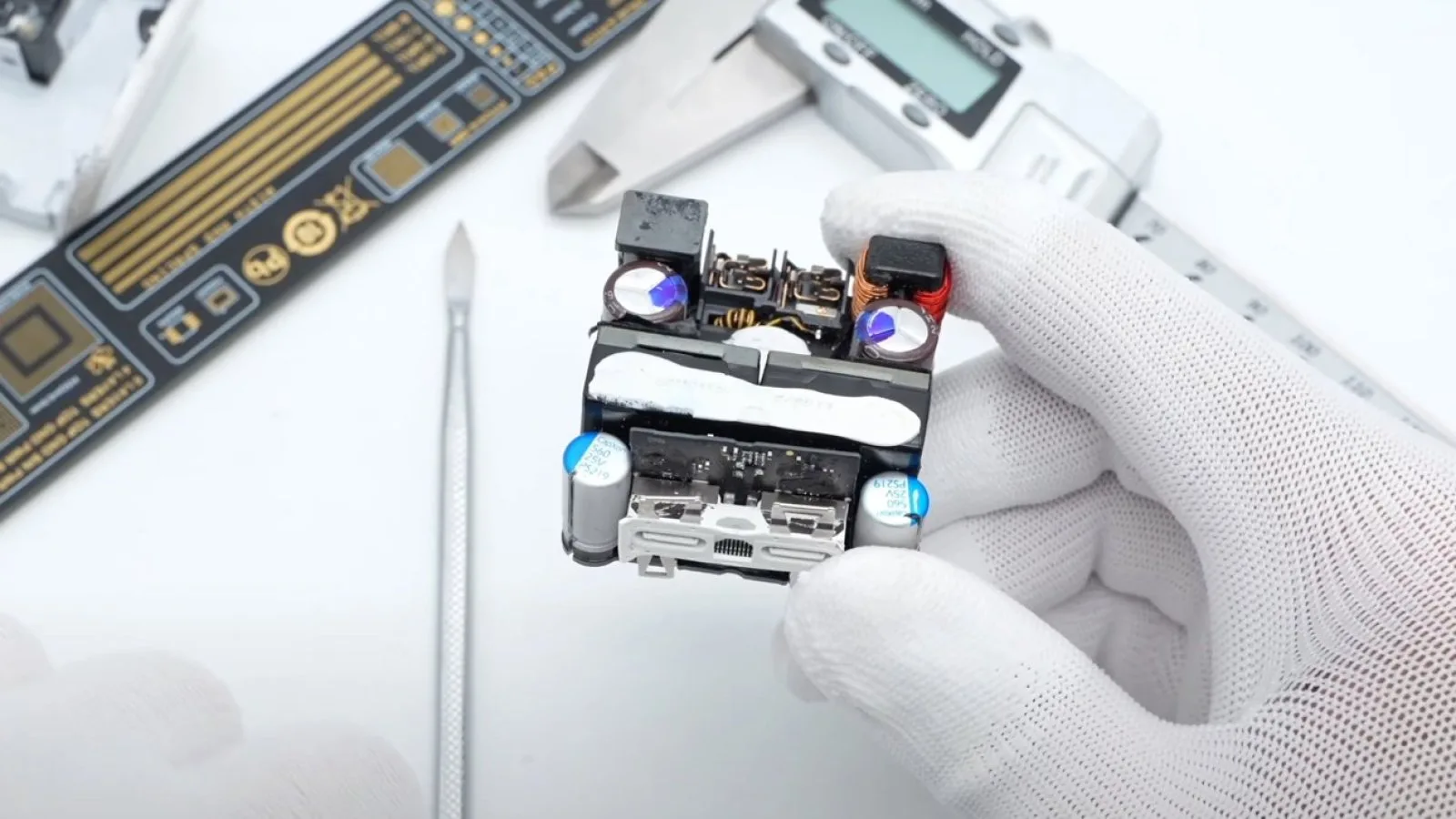

Le nouvel adaptateur d'alimentation compact 35W à double port USB-C d'Apple a un design spécial qui facilite le changement de broches pendant la production de masse, a révélé un démontage de l'accessoire. Présenté pour la première fois lors de la WWDC 2022, le dernier adaptateur d'alimentation d'Apple est un ajout unique à la gamme en raison de son inclusion de deux ports USB-C. Un démontage de l'appareil a révélé comment Apple a conçu l'adaptateur pour permettre à deux appareils de se recharger à partir du même petit chargeur. L'adaptateur utilise des clips pour fixer le module PCB, ainsi qu'une section personnalisée sur le dessus pour le maintenir en position, révèle ChargerLab's après l'avoir coupé en deux. Un tampon thermique est également caché, aidant à refroidir l'adaptateur sous charge. À l'intérieur, les composants de l'adaptateur sont largement symétriques dans leur emplacement, avec des circuits d'alimentation à découpage identiques pour chaque port. Si un appareil est connecté, les deux circuits sont connectés en parallèle pour fournir jusqu'à 35 W, bien que la puissance puisse être distribuée de manière inégale en fonction des appareils qui y sont connectés. La prise d'entrée CA utilise une paire de plaques métalliques dans sa conception, ce qui permet de remplacer rapidement et facilement les broches attachées à l'adaptateur pendant la production de masse. Les plaques sont soudées directement sur le circuit imprimé et servent de connexion aux broches. Dans son analyse, ChargerLab affirme que la conception de l'adaptateur à double port est "complètement différente du chargeur Apple traditionnel", tant à l'extérieur qu'à l'intérieur. Apple vend l'adaptateur d'alimentation compact à double port USB-C de 35W au prix de 65 euros. https://youtu.be/ibwtAsb6cNE
